УСТАНОВКА ДВИГАТЕЛЯ
94 rus

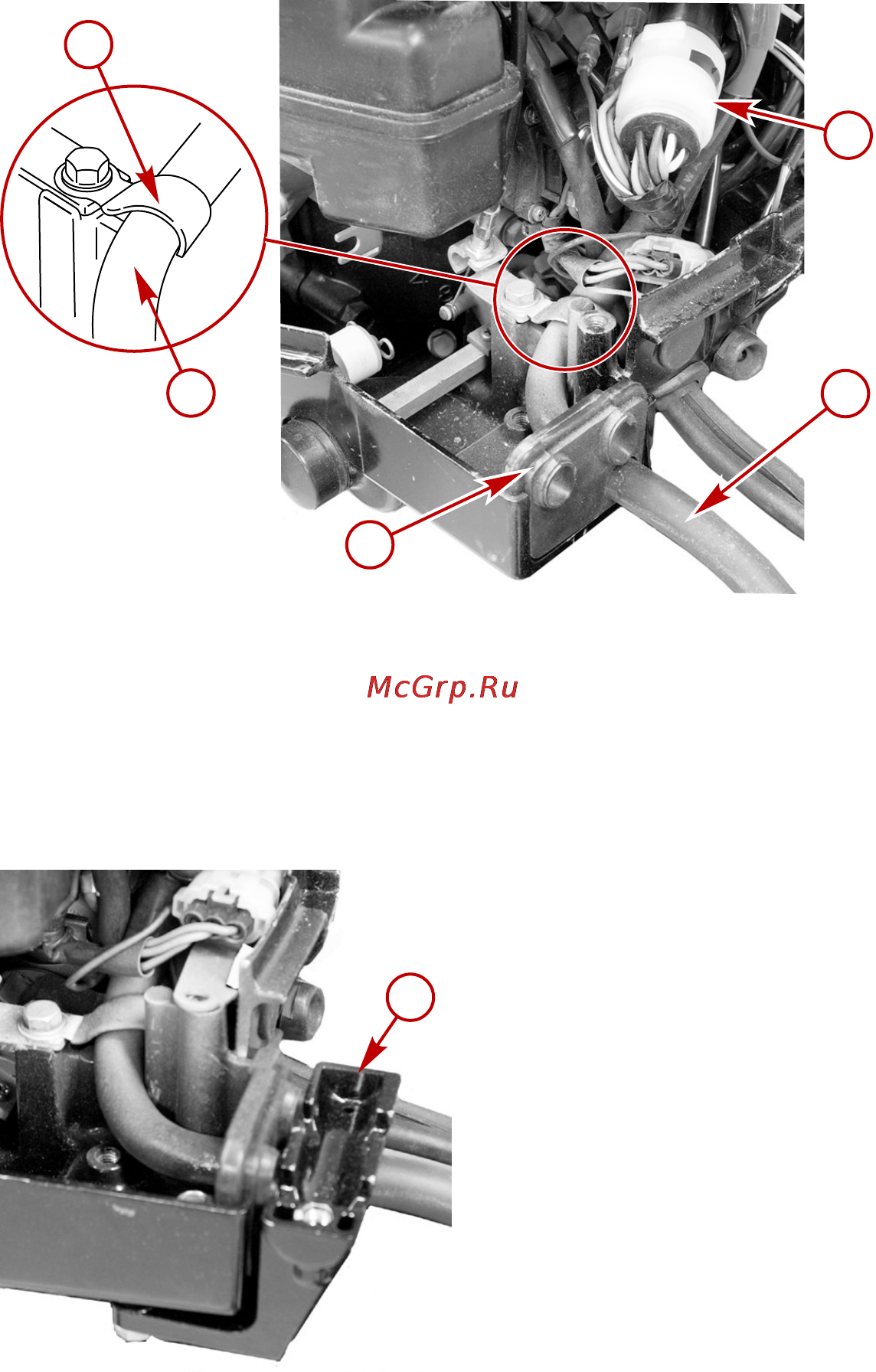

3. Откройте зажим в нижнем кожухе и разместите жгут проводов дистанционного управления под
зажимом. Подсоедините 8-контактный разъем на проводку двигателя. Нажмите на зажим и
прикрепите жгут проводов дистанционного управления к нижнему кожуху.
a - Зажим
b - Жгут проводов дистанционного управления
c - 8-контактный разъем
d - Резиновое уплотнительное кольцо
4. Установите на место кронштейн гнезда троса с помощью двух болтов и шестигранных гаек.
Затяните до указанного крутящего момента.
a -
Кронштейн гнезда троса
a
b
c
b
d
28798
29044
a
