УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus 95
Установите стержень тяги рулевого механизма на двигатель с помощью специального болта с
подголовком в виде шайбы, стопорной гайки и прокладки. Сначала затяните болт, затем – стопорную
гайку до заданного значения.
Соединение топливного шланга - модели с дистанционным
управлением
РАЗМЕР ВЫНОСНОГО ТОПЛИВНОГО ШЛАНГА
Минимальный внутренний диаметр (ДВ) топливного шланга равен 8 мм (5/16 дюйма). Используйте
отдельный топливный шланг / датчик топливного бака для каждого двигателя.
СОЕДИНЕНИЕ ТОПЛИВНОГО ШЛАНГА

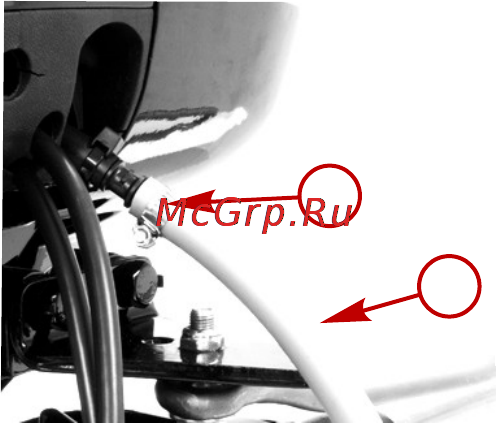

Прикрепите выносной топливный шланг к патрубку с помощью металлического шлангового зажима или
пластикового шлангового зажима, поставляемого с подвесным двигателем.
a - Хомут шланга
b - Выносной топливный шланг
a
b
28511
