ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
78 rus

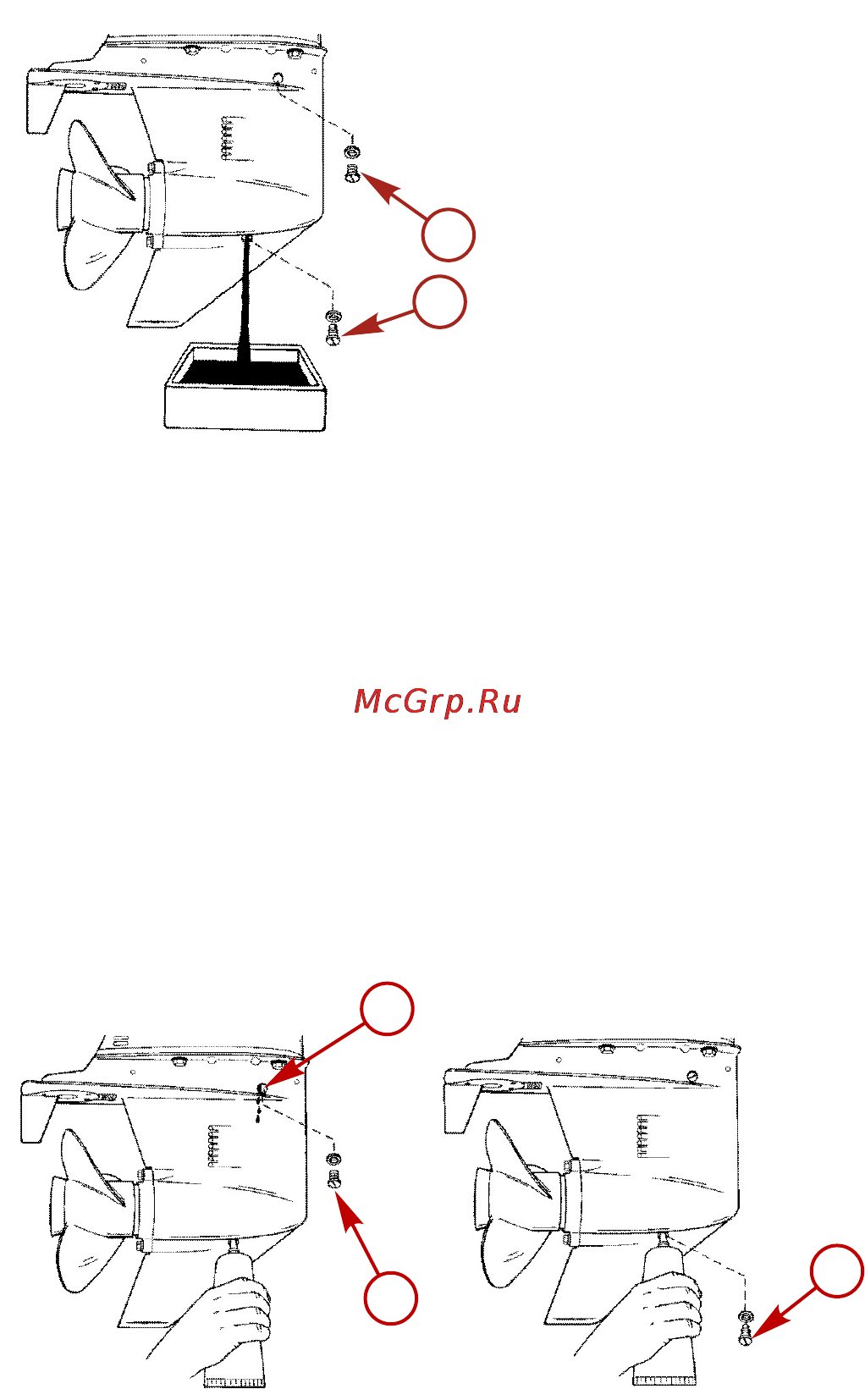

3. Снимите заглушку вентиляционного отверстия и пробку отверстия для заливки и слива масла и
слейте масло.
a - Заглушка вентиляционного отверстия
b - Пробка отверстия для заливки и слива масла
ОБЪЕМ СМАЗКИ КОРОБКИ ПЕРЕДАЧ
Объем смазки для коробки передач составляет примерно 340 мл (11,5 жид. ун.).
ПРОВЕРКА УРОВНЯ СМАЗКИ И ДОБАВЛЕНИЕ СМАЗКИ В КОРОБКУ
ПЕРЕДАЧ
1. Установите подвесной двигатель вертикально в рабочее положение.
2. Снимите заглушку вентиляционного отверстия.
3. Вставьте трубку подвода масла в заливное отверстие и добавляйте масло, пока оно не появится
у вентиляционного отверстия.
ВАЖНАЯ ИНФОРМАЦИЯ: Замените поврежденные уплотнительные шайбы.
4. Прекратите добавлять масло. Прежде чем вынуть трубку подвода масла, установите на место
пробку отверстия для заливки и слива масла и уплотнительную шайбу.
5. Выньте трубку подвода масла и установите очищенную пробку отверстия для заливки и слива
масла и уплотнительную шайбу.
a -
Вентиляционное отверстие
b - Заглушка вентиляционного отверстия
c - Пробка отверстия для заливки и слива масла
a
b
26973
26975
a
b
c
