ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
64 rus
В этой модели на каждой из сторон коробки передач установлен анод, и еще один анод установлен в
нижней части узла транцевых кронштейнов.

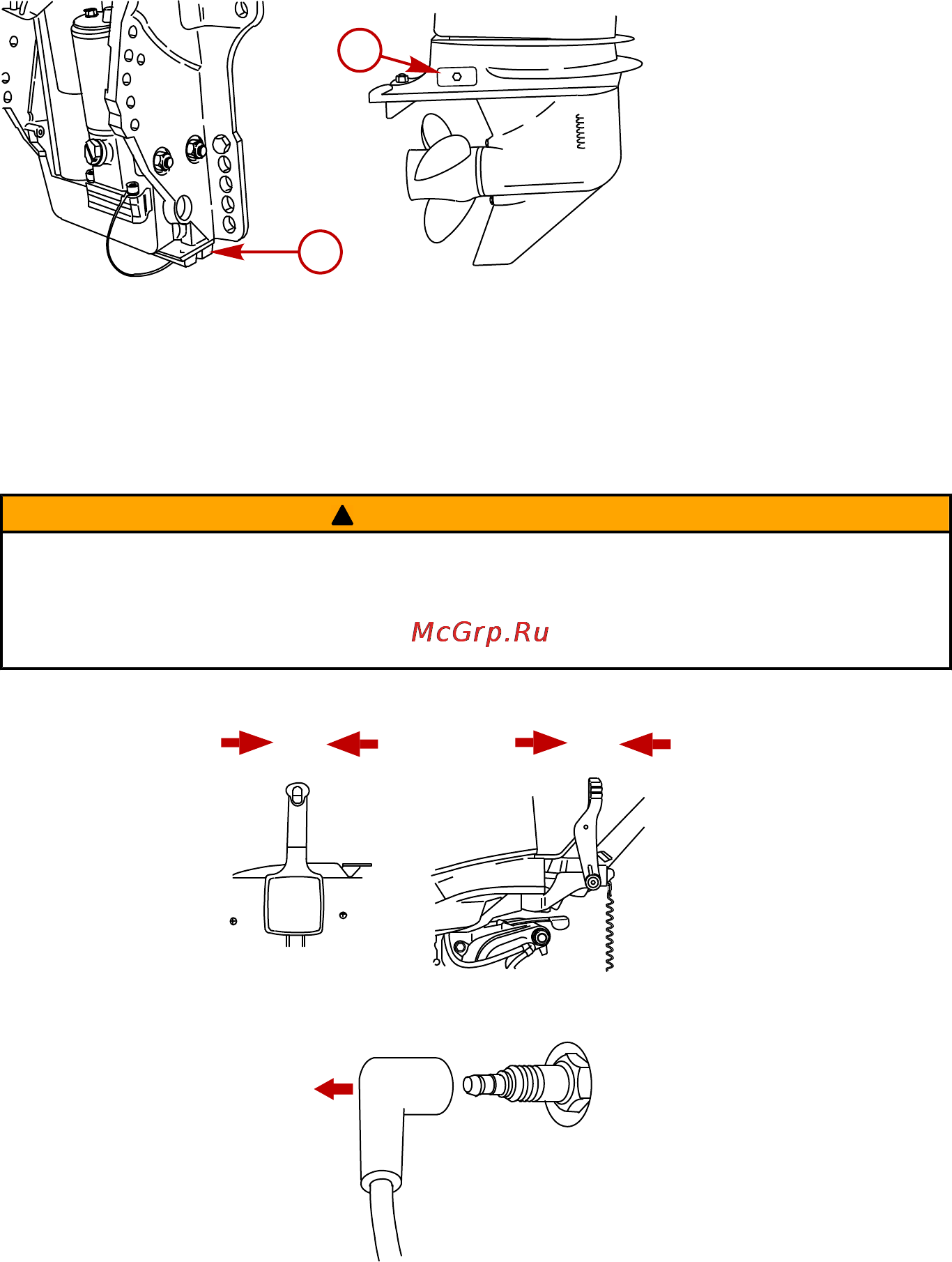

a - Анод на узле транцевых кронштейнов
b - Аноды коробки передач
Замена гребного винта - 87,3 мм
(3 -7/16 дюйма) Диаметр коробки
передач
!
ПРЕДУПРЕЖДЕНИЕ
При проворачивании вала гребного винта двигатель может начать проворачиваться и запуститься. Во
избежание такого случайного запуска двигателя и возможной серьезной травмы, вызванной ударом
вращающегося гребного винта, при обслуживании всегда переключайте ключ зажигания или
выключатель дистанционной остановки двигателя в положение «OFF» («ВЫКЛ.») и отсоединяйте все
провода свечей зажигания.
1. Переключите подвесной двигатель в нейтральное положение («N»).
N
N
28528
2. Отсоедините провод свечи зажигания, чтобы предотвратить запуск двигателя.
26899
a
b
32211
