ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 67
Замена гребного винта - 108 мм (4 -1/4 дюйма) Диаметр коробки
передач
!
ПРЕДУПРЕЖДЕНИЕ
При проворачивании вала гребного винта двигатель может начать проворачиваться и запуститься. Во
избежание такого случайного запуска двигателя и возможной серьезной травмы, вызванной ударом
вращающегося гребного винта, при обслуживании всегда переключайте ключ зажигания или
выключатель дистанционной остановки двигателя в положение «OFF» («ВЫКЛ.») и отсоединяйте все
провода свечей зажигания.

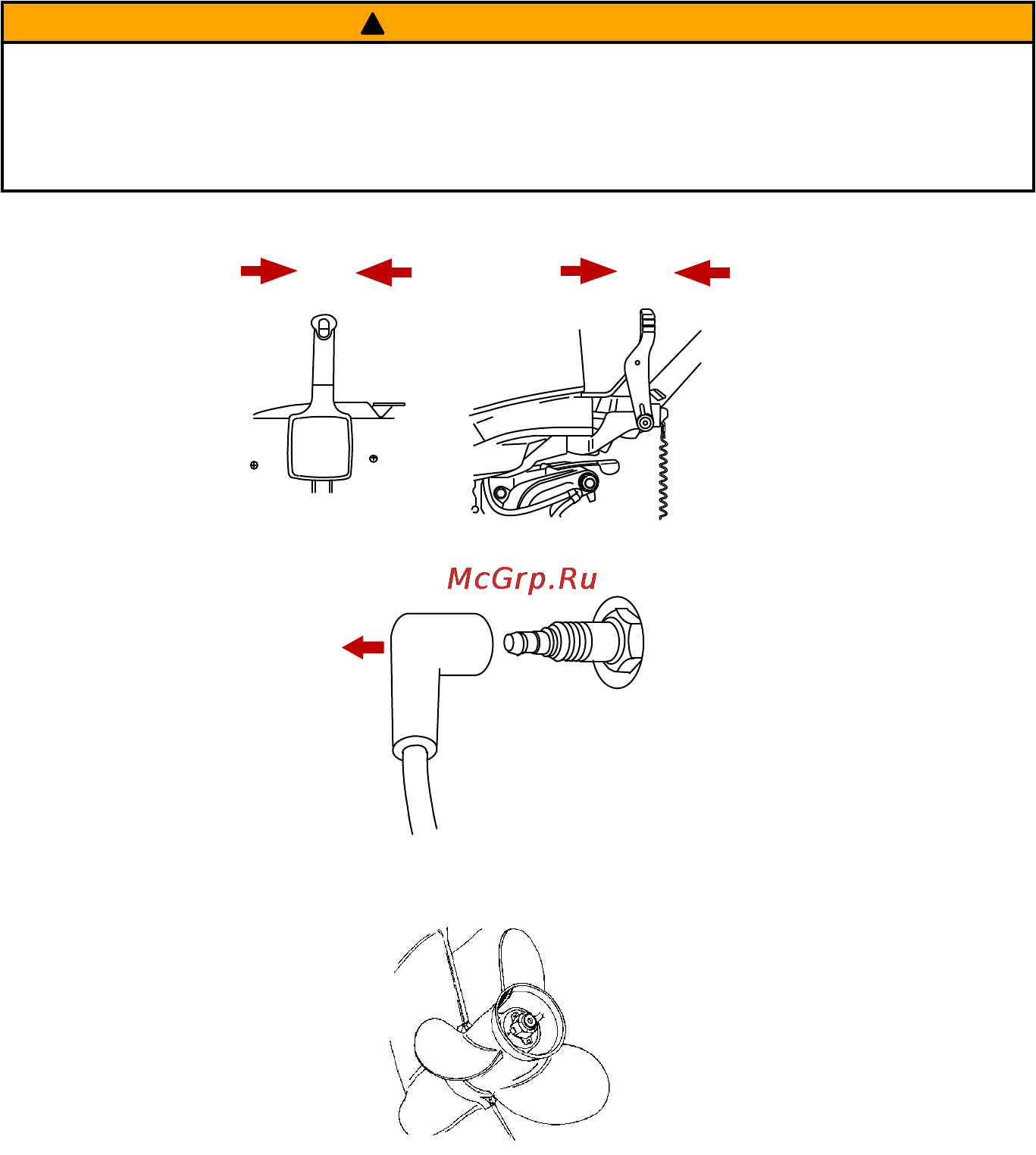

1. Переключите подвесной двигатель в нейтральное положение («N»).
N
N
28528
2. Отсоедините провода свечей зажигания, чтобы предотвратить запуск двигателя.
26899
3. Выпрямите загнутые лапки стопорной шайбы гайки гребного винта.
26900
4. Поместите деревянный брусок между коробкой передач и гребным винтом, чтобы предотвратить
проворачивание гребного винта. Снимите гайку гребного винта.
