УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
106 rus

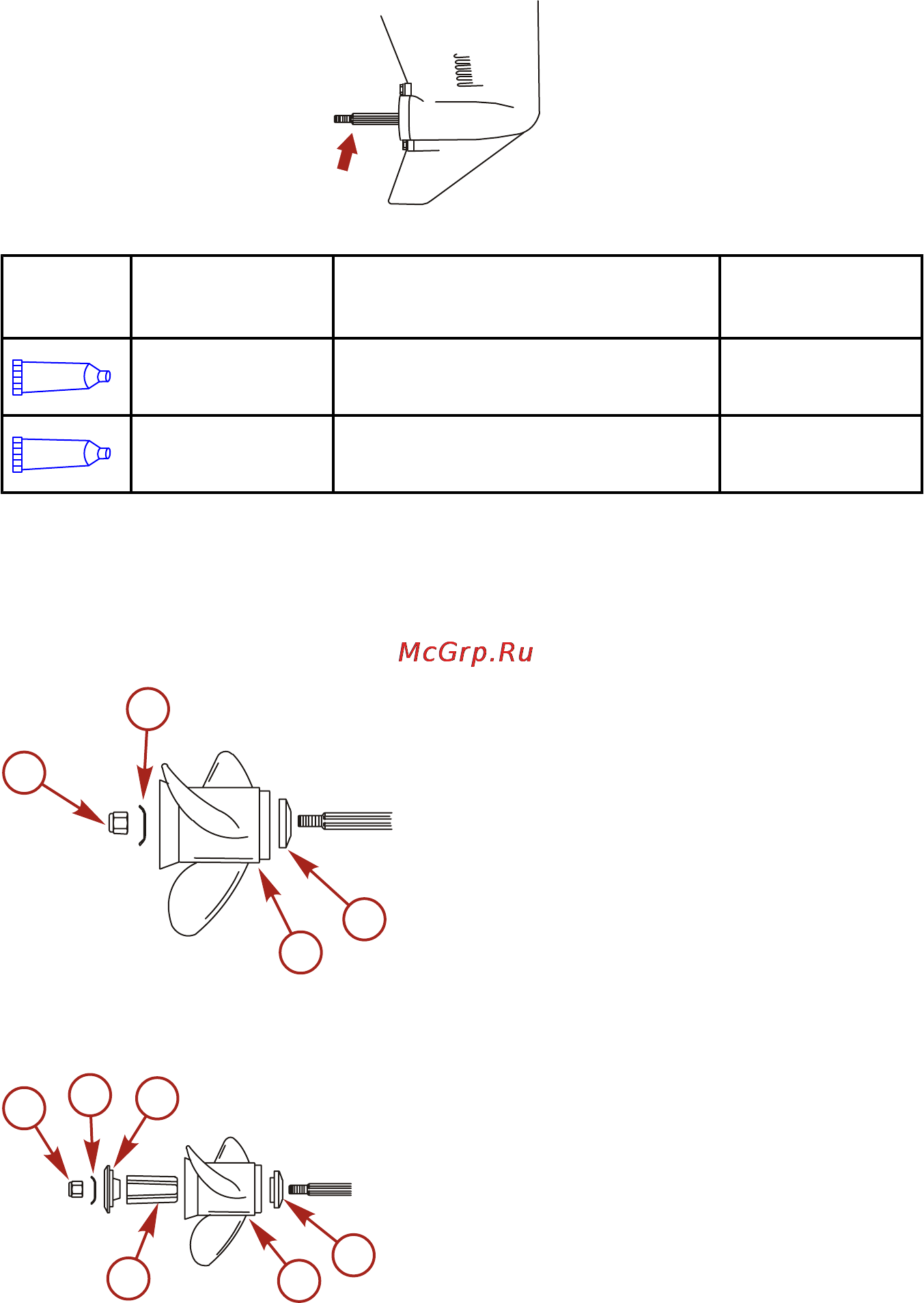

1. Нанесите на вал гребного винта антикоррозийную смазку Quicksilver или Mercury Precision или
смазку с тефлоном 2-4-C морского назначения.
26902
Труба,
ссыл.
номер
Описание Где используется Деталь №
94
Антикоррозионная
консистентная
смазка
Вал гребного винта 92-802867 Q1
95
Тефлоновая смазка
2-4-C морского
назначения
Вал гребного винта 92-802859Q 1
ВАЖНАЯ ИНФОРМАЦИЯ: Для предотвращения корродирования и заедания ступицы гребного винта на
валу (особенно в соленой воде) необходимо нанести слой рекомендованной смазки по всей длине вала
гребного винта через рекомендуемые интервалы технического обслуживания, а также при каждом
снятии гребного винта.
2. Гребные винты с приводной ступицей Flo-Torq I - Установите на вал переднюю упорную втулку,
гребной винт, стопорную шайбу гайки гребного винта и гайку гребного винта.
a -
Гайка гребного винта
b - Стопорная шайба гайки гребного винта
c - Гребной винт
d - Передняя упорная втулка
3. Гребные винты с приводной ступицей Flo-Torq II - Установите на вал переднюю упорную втулку,
гребной винт, сменную приводную втулку, заднюю упорную втулку, стопорную шайбу гайки
гребного винта и гайку гребного винта.
a -
Гайка гребного винта
b - Стопорная шайба гайки гребного винта
c - Задняя упорная ступица
d - Сменная приводная втулка
e - Гребной винт
f - Передняя упорная втулка
a
b
c
d
26903
a
b
c
d
e
f
26904
