УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus 91
ПРИМЕЧАНИЕ: На усиливающей накладке транца имеются внутренние отверстия для нижних болтов
транца и наружные отверстия для верхних болтов транца.

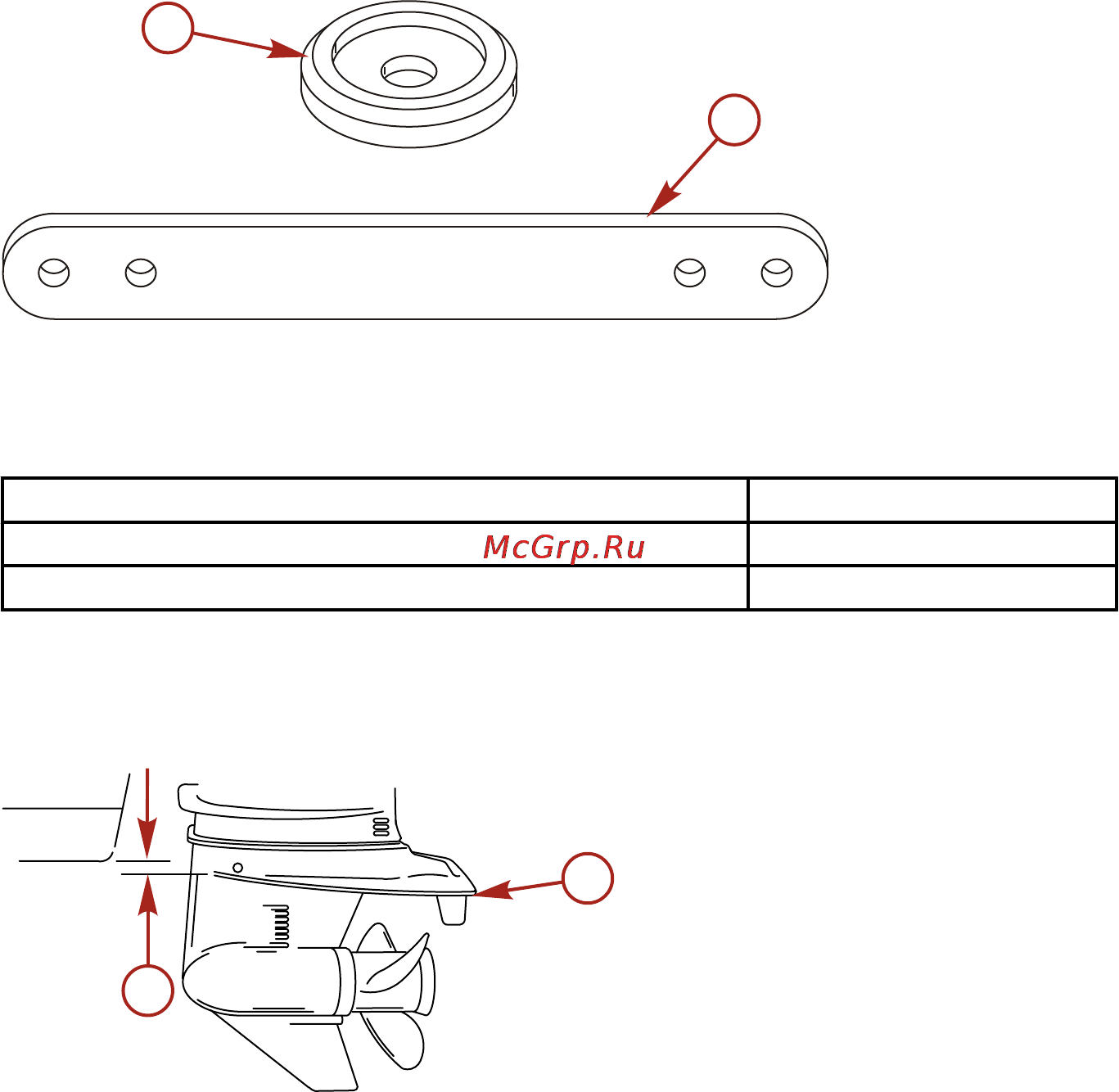

a - Крупная шайба транца
b - Усиливающая накладка транца
Описание Номер детали
Крупная шайба транца 67-896392
Усиливающая накладка транца 67-896305
Прикрепление подвесного двигателя к транцу
1. Установите двигатель так, чтобы антивентиляционная пластина находилась на одной линии или
на расстоянии 25 мм (1 дюйм) ниже днища лодки.
a - Антивентиляционная пластина
b - 25 мм (1 дюйм)
2. Нанесите судовой герметик на стержни болтов, но не на резьбу.
3. Прикрепите подвесной двигатель с помощью поставляемого крепежного оборудования. Затяните
контргайки с указанным моментом затяжки.
a
b
20860
a
b
8045
