0478 111 9921 A - HU
190
● A gépet az összes leírt munkálat
elvégzéséhez vízszintes, sík, szilárd
talajra kell helyezni.
8.1 A tolókar felszerelése
● Helyezzük a tolókar felső részét (1) a
tolókar alsó részeire (2) és tartsuk
ebben a helyzetben.
● Helyezzük valamennyi működtető
huzalt és kábelt a
kábeltörésvédőbe (3). Helyezzük át a
kapupántcsavarokat (E) belülről kifelé a
furatokon.
A kábeltörés elleni védelmet (3) csak az
ábra szerint szabad felszerelni. A
működtető huzalokat és a tolókar alatt
kell elvezetni.
● Helyezzük az alátéteket (F) a
csavarokra, és csavarozzuk fel a
kalapos anyákat (G) (22 - 28 Nm).
Ellenőrizzük a tépőzárakat:
● A működtető huzalokat a tolókar felső
részén az ábra szerint kell a jobb és a
bal oldalon a tépőzárakkal (4) rögzíteni.
Szükség esetén igazítsuk meg a
tépőzárak elhelyezkedését.
Hajtsuk le a tolókar felső részét:
A helytakarékos szállításhoz és tároláshoz
a tolókar felső része (1) lehajtható.
● Csavarjuk le a kalapos anyákat (G)
mindkét oldalon, majd vegyük le őket az
alátétekkel (F) együtt.
● Hajtsuk előre a tolókar felső részét (1)
és fektessük a benzinmotor
burkolatára.
8.2 A fűgyűjtő kosár
összeszerelése
● Húzzuk a fűgyűjtő
szövetkosarat (C) a fűgyűjtő kosár
vázára (B). A merevítőnek (1) és a
fogantyúnak (2) a szövet külső oldalán
kell lennie.
● Pattintsuk az integrált műanyag
profilokat (3) a fűgyűjtő kosár vázára. A
bepattintást a fűgyűjtő kosár vázának
nyelve alatt kell elkezdeni.
● Akasszuk be a fedelet (D) előbb a bal,
majd a jobb oldalon a fűgyűjtő kosár
vázába, majd pattintsuk rá mindkét
oldalon erős nyomással.

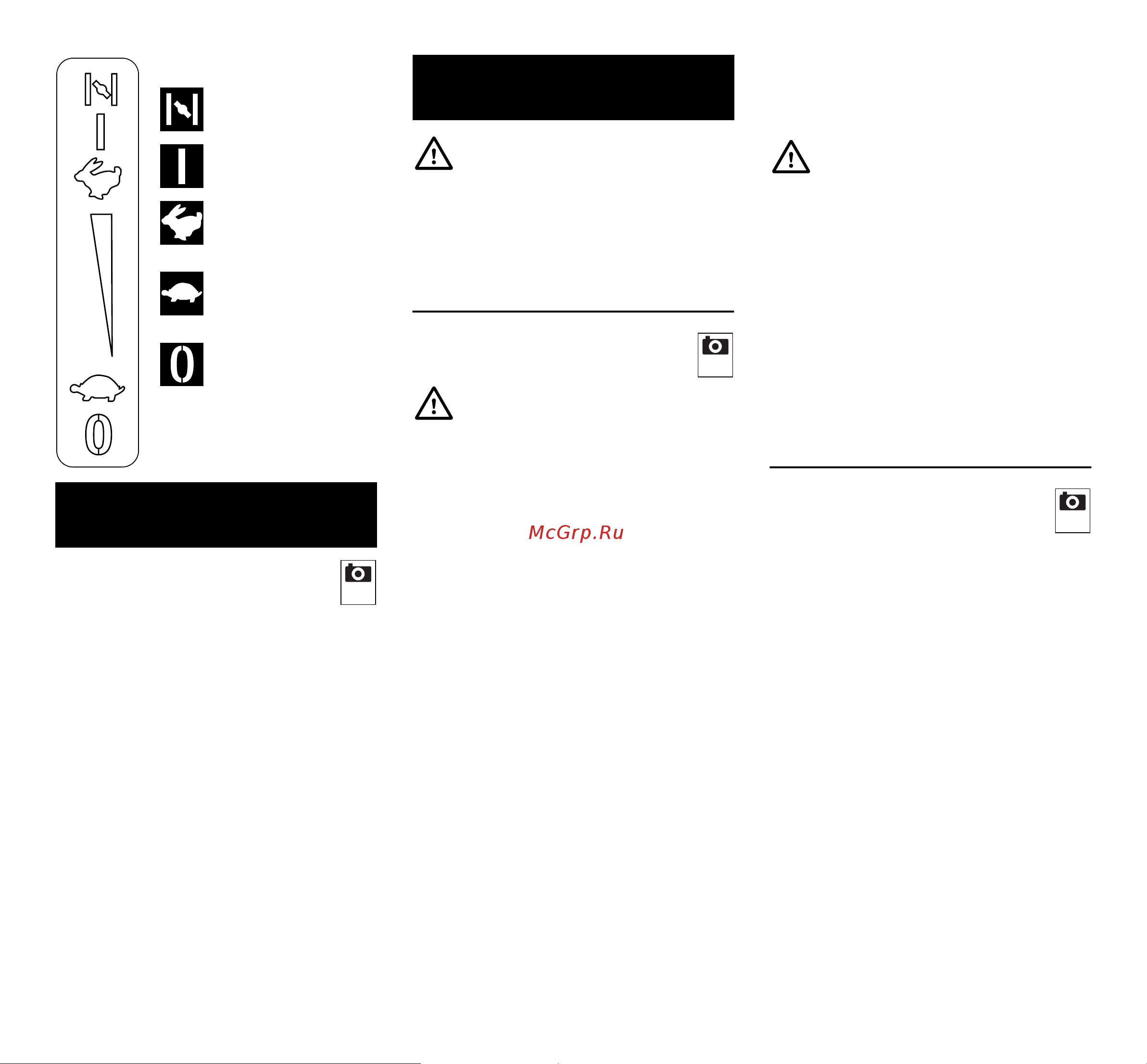

Állítható fordulatszám:
Szívató helyzet
Indítási helyzet
A benzinmotor
magas
fordulatszáma
A benzinmotor
alacsony
fordulatszáma
Leállítási helyzet
7. Szállítási terjedelem
Poz. Megnevezés db
A Alapgép 1
B A fűgyűjtő kosár váza 1
C Fűgyűjtő szövetkosár 1
D Fűgyűjtő kosár fedele 1
E Kapupántcsavar 2
F Alátét 2
G Kalapos anyacsavar 2
• Használati utasítás 1
• A benzinmotor használati
utasítása
1
2
8. A gép összeszerelése
Sérülésveszély!
Tartsuk be „A biztonság
érdekében” fejezetben foglalt
biztonsági tudnivalókat (Ö 5.).
Becsípődés veszélye!
A tolókar felszerelése közben
tartsuk egy kézzel a tolókar felső
részét (1) a legfelső pontjánál.
3
Becsípődés veszélye!
A két kalapos anya (G)
meglazításával a tolókar felső
része (1) magától előreborulhat.
Ezért a két kalapos anya
meglazítása előtt tartsuk erősen a
tolókar felső részét (1) a legfelső
pontjánál.
4
