0478 111 9921 A - NL
82
● Zet het apparaat voor alle beschreven
werkzaamheden op een vlakke en
stevige ondergrond.
8.1 Duwstang monteren
● Bovenstuk duwstang (1) op het
onderstuk duwstang (2)steken en
vasthouden.
● Alle trekkabels en kabels in de
kabelbreukbescherming (3) leggen.
Platkopbout (E) van binnen naar buiten
door de boringen steken,
Kabelbreukbescherming (3) alleen
zoals afgebeeld monteren. De kabels
moeten onder de duwstang geleid
worden.
● Ringen (F) op bouten schuiven en
kopmoeren (G) erop schroeven
(22 - 28 Nm).
Klittenbandjes controleren:
● de kabels moeten aan het bovenstuk
van de duwstang, rechts en links, met
klittenbandjes (4) bevestigd worden.
Indien nodig de positie van de
klittenbandjes aanpassen.
Bovenstuk duwstang omklappen:
voor ruimtebesparend transporteren en
opslaan kan het bovenstuk duwstang (1)
omgeklapt worden.
● Kopmoeren (G) aan beide zijden
losschroeven en samen met de
schijven (F) wegnemen.
● Bovenstuk duwstang (1) naar voor
klappen en laat dit op de afdekking van
de verbrandingsmotor rusten.
8.2 Grasopvangbox in elkaar
zetten
● Weefsel van grasopvangbox (C)
over het frame van de
grasopvangbox (B) trekken. De
stutten (1) en de hangreep (2)moeten
zich aan de buitenzijde van het weefsel
bevinden.
● De geïntegreerde kuststof profielen (3)
over het frame van de grasopvangbox
schuiven en vastdrukken. Begin onder
de tong van het frame van de
grasopvangbox met vastdrukken.
● Klep (D) eerst links en vervolgens
rechts op het frame van de
grasopvangbox vasthaken en
vervolgens door krachtig te drukken
aan beide kanten vergrendelen in de
juiste positie.

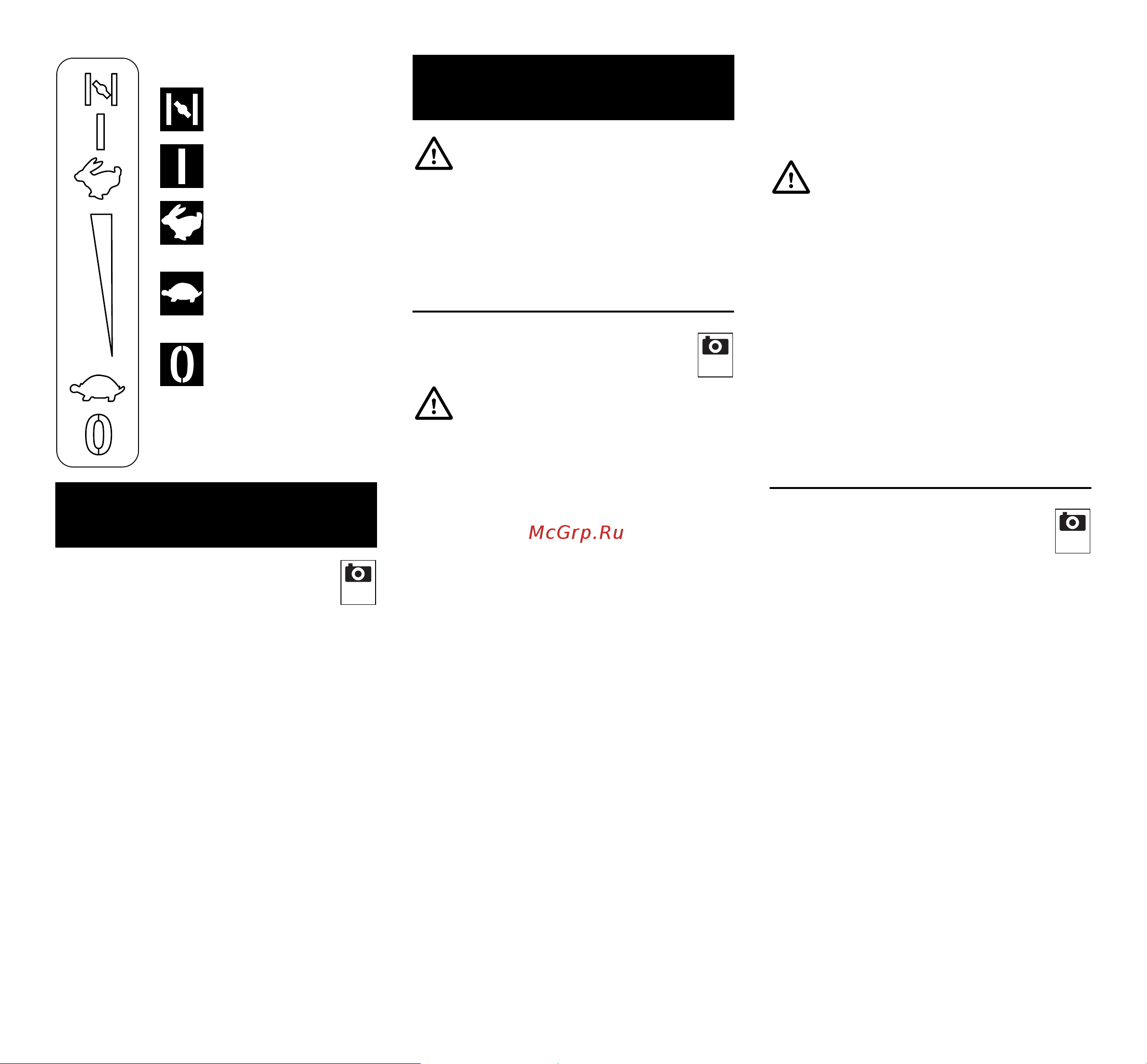

Gasregeling:
Chokestand
Startstand
Hoog toerental van
de
verbrandingsmotor
Laag toerental van
de
verbrandingsmotor
Stopstand
7. Leveringsomvang
Pos. Omschrijving Stk.
A Basisapparaat 1
B Frame grasopvangbox 1
C Weefsel grasopvangbox 1
D Klep grasopvangbox 1
E Bout met vlakke kop 2
F Ring 2
G Dopmoer 2
• Gebruiksaanwijzing 1
• Gebruiksaanwijzing
verbrandingsmotor
1
2
8. Apparaat klaarmaken voor
gebruik
Gevaar voor letsel!
Neem de veiligheidsaanwijzingen
in het hoofdstuk ¨Voor uw
veiligheid¨ (Ö 5.)in acht.
Gevaar voor knellen!
Tijdens de montage van de
duwstang het bovenstuk van de
duwstang (1) met één hand op het
hoogste punt vasthouden.
3
Gevaar voor knellen!
Door het losdraaien van de beide
kopmoeren (G) kan het bovenstuk
van de duwstang (1) onafhankelijk
van elkaar omklappen. Daarom het
bovenstuk duwstang (1) voor het
losmaken van de beide kopmoeren
in het hoogste punt vasthouden.
4
