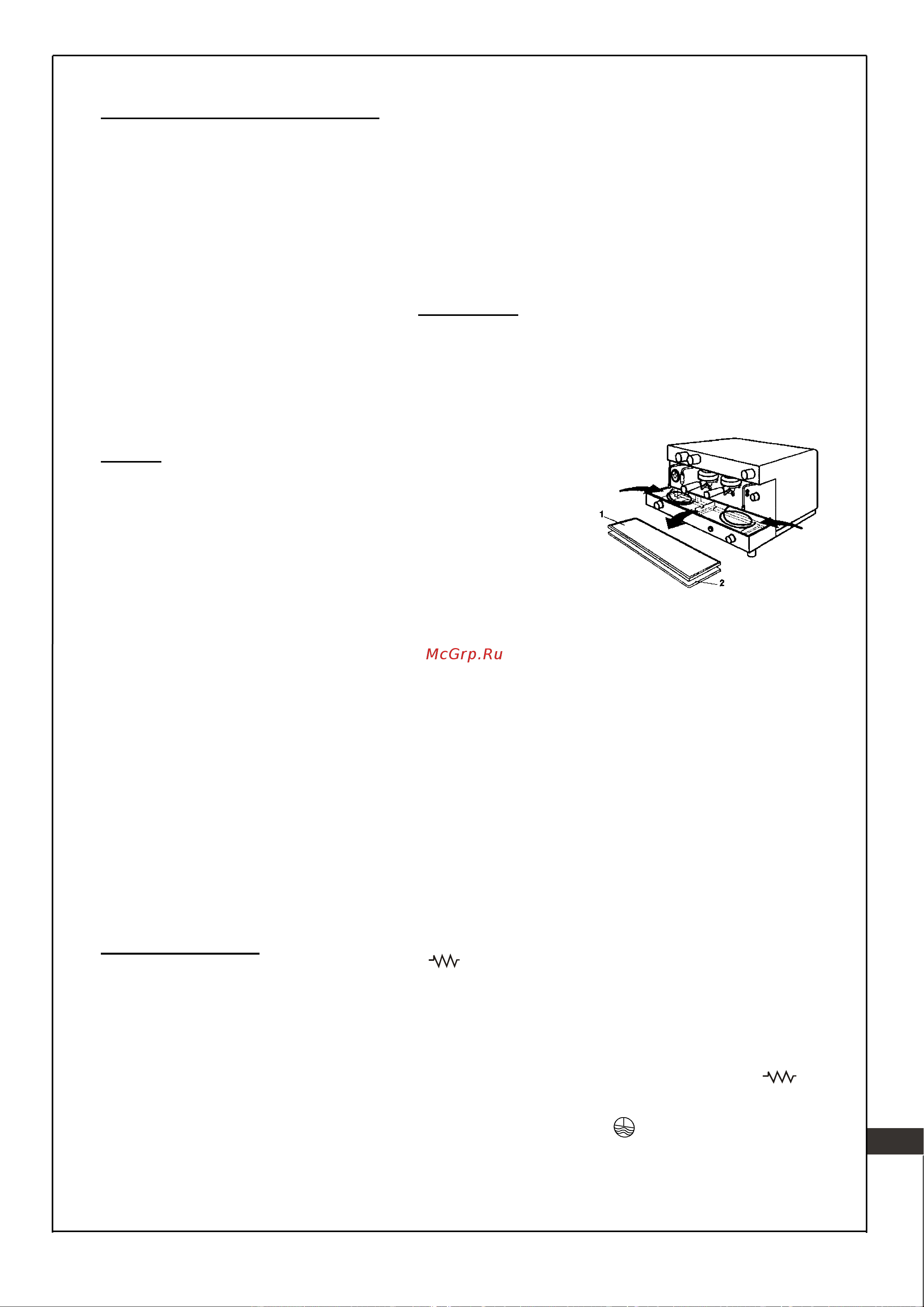

ANTES DA INSTALAÇÃO, VERIFICAR:
* Se as características de tensão, secção do fio e potência do interruptor magnetotérmico (3) (20A) são as
correctas para cada modelo, o qual deve estar num local acessivel, deve ser omnipolar e com uma
separação de contacto de mais de 3mm. É aconselhável a instalação de um interruptor diferencial
(RCD) com uma corrente residual de funcionamento atribuída não superior a 30 mA.
* Se o tubo de desague (4) tem um diâmetro mínimo de 35mm.
* Se a torneira geral (5) tem um passo de rosca de 3/8 Gás.
NOTA: Tanto a instalação eléctrica como a instalação de água deverão estar de acordo com as
normas em vigor no local de instalação.
INSTALAÇÃO
1º.- Nivelar a máquina mediante os pés de apoio
NOTA: Por razões de segurança, a inclinação máxima não deve superar 1º com respeito à horizontal
2º.- Colocar os produtos segundo o desenho.
NOTA: O moinho pode instalar-se indistintamente em ambos os lados os lados da máquina.
ENÇÃO: O cabo de ligação à rede está situado na zona inferior dianteira
da máquina.
Para extrair os cabos para a sua ligação à rede, debe-se proceder da
seguiente maneira: tirar a sobrebandeja (1) e a bandeja inferior (2),
cortar as manilhas que seguram os cabos ao chassis. Uma vez
realizada esta operação, voltar a pôr a sobrebandeja (1) e a bandeja
inferior (2) no seu lugar de origem.
3º.- Conectar o tubo de desague (B) no funil (2p) da máquina e no tubo
de desague (4).
4º.- Conectar o tubo (flexo curto) (C) (não incluído com a máquina) entre a torneira geral (5) e a torneira
superior do descalcificador (6b).
5º.- NOTA: Antes de conectar a entrada da bomba (2o), abrir a torneira (5) e fazer circular a água durante
2 minutos através do descalcificador (6). Trata-se de eliminar possíveis restos de sujidade
depositados no circuito.
6º.- Conectar o tubo (flexo comprido – incluído com a máquina) (A) entre a torneira inferior do
descalcificador (6c) e a entrada da bomba (2o).
7º.- Abrir a torneira geral (5) e verificar se não há fugas de água no circuito.
8º.- Ligar o cabo (F) ao magnetotérmico (3) (20A) segundo o ordem seguinte: 1º o cabo de terra, depois os
cabos da parte activa. No caso de ter que desligá-los alguma vez, a operação efectua-se inversamente,
ou seja, 1º os cabos da parte activa e depois o cabo de terra.
9º.- NOTA: Assegure-se de que a ligação de terra está realizada correctamente e de acordo com a
normativa vigente.
MUITO IMPORTANTE.- Antes de accionar o interruptor magnetotérmico (3), situar o interruptor (2l) da
máquina em "2" (OFF )
10º.- Accionar o interruptor magnetotérmico (3), situando-o em "ON".
11º.- MÁQUINAS SEM NÍVEL AUTOMÁTICO: Carregar a água premindo o comando da torneira de carga
(2m) até que o nível se encontre sobre ¾ partes da sua altura.
MÁQUINAS COM NÍVEL AUTOMÁTICO: Accionar o interruptor (2l) situando-0 em "2" (OFF ) A
máquina começará a carregar-se automaticamente de água até ao nível adequado. Máquinas com nivel
luminoso (desenho2e): Nivel correcto, led superior verde; carga de água, led inferior vermelho. Nos modelos
equipados com indicador nivel situadas na parte superior esquerda (2e) é un símbolo que alumia
quando a máquina está carragando água.
29
PT
