13
Προετοιμασία οροφής
▯ Η οροφή πρέπει να είναι επίπεδη, οριζόντια και με
επαρκή φέρουσα ικανότητα.
▯ Το βάθος των οπών διάτρησης πρέπει να αντιστοιχεί
στο μήκος των βιδών. Τα βύσματα πρέπει να είναι
σταθερά.
▯ Οι βίδες και τα βύσματα που παραδίδονται μαζί με τη
συσκευή είναι κατάλληλα για συμπαγή τοιχοποιία. Για
άλλες κατασκευές (π.χ. γυψοσανίδα, πορώδες μπετόν,
τούβλα Poroton) πρέπει να χρησιμοποιηθούν ανάλογα
μέσα στερέωσης.
▯ Το μέγιστο βάρος του απορροφητήρα ανέρχεται σε 50
κιλά.
Ηλεκτρική σύνδεση
m Κίνδυνος ηλεκτροπληξίας!
Τα εξαρτήματα στο εσωτερικό της συσκευής μπορεί να
είναι κοφτερά. Το καλώδιο σύνδεσης μπορεί να υποστεί
ζημιά. Κατά την εγκατάσταση μην τσακίζετε και μην
μαγκώνετε το καλώδιο σύνδεσης.
Τα απαραίτητα στοιχεία σύνδεσης βρίσκονται στην
πινακίδα τύπου στο εσωτερικό της συσκευής, γι’ αυτό
αφαιρέστε τα μεταλλικά φίλτρα λίπους.
Μήκος του
καλωδίου σύνδεσης: περίπου 1,30 m
Αυτή η συσκευή ανταποκρίνεται στις διατάξεις της ΕΚ
περί αντιπαρασιτικών συστημάτων.
m Κίνδυνος ηλεκτροπληξίας!
Η αποσύνδεση της συσκευής από το δίκτυο του ρεύματος
πρέπει να είναι οποτεδήποτε δυνατή. Η συσκευή
επιτρέπεται να συνδεθεί μόνο σε μια πρίζα σούκο που είναι
εγκατεστημένη σύμφωνα με τους κανονισμούς. Εάν το φις
μετά την τοποθέτηση δεν είναι πλέον προσιτό ή σε
περίπτωση μιας απαραίτητης σταθερής σύνδεσης, πρέπει
από την πλευρά της εγκατάστασης να υπάρχει μια
διάταξη διακοπής όλων των πόλων με μια ελάχιστη
απόσταση επαφής 3 mm. Η μόνιμη σύνδεση επιτρέπεται να
γίνει μόνο από εξειδικευμένο ηλεκτρολόγο.
Εγκατάσταση

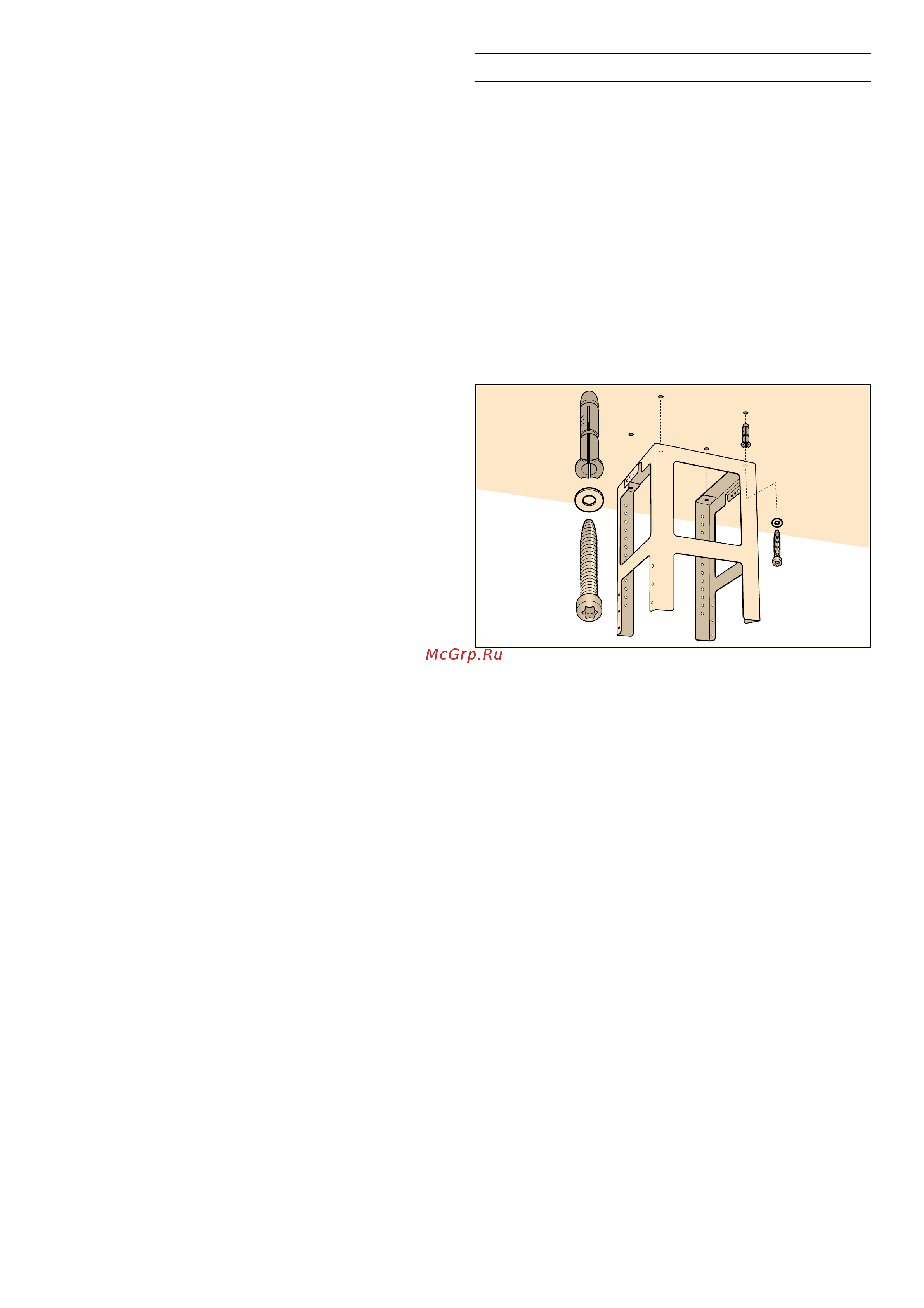

Τοποθέτηση του επάνω φέροντος
σκελετού
1 Πριν την τοποθέτηση καθορίστε το συνολικό μήκος
του φέροντος σκελετού και σημαδέψτε τις τρύπες
βιδώματος.
Υπόδειξη: Ο φέρων σκελετός μπορεί να ρυθμιστεί
στο ύψος σε αποστάσεις 20 mm.
2 Σχεδιάστε στην οροφή το κεντρικό σημείο της
συσκευής.
3 Με τη βοήθεια του υποδείγματος που παραδίδεται
μαζί σχεδιάστε στην οροφή τις θέσεις για τις βίδες.
4 Για τις στερεώσεις ανοίξτε τέσσερις τρύπες με Ø 8
mm, βάθος 80 mm και εισάγετε τα βύσματα χωρίς να
προεξέχουν.
5 Στερεώστε το επάνω μέρος του φέροντος σκελετού με
4 βίδες στην οροφή.
Υπόδειξη: Προσέξτε τη σωστή θέση του φέροντος
σκελετού. Το μεσαίο έλασμα ορίζει την πλευρά
προτίμησης και πρέπει να δείχνει προς την
κατεύθυνση του στοιχείου χειρισμού της βάσης
εστιών.
[
[
[
