29
Boru bağlantılarının sabitlenmesi
Bilgi: Bir alüminyum boru kullanılması halinde, bağlantı
alanını önceden pürüzsüz ve çapaksız hale getiriniz.
Atık hava borusu Ø 150 mm (tavsiye edilen ebat)
Atık hava borusunu doğrudan hava borusu ağzına
sabitleyiniz ve sızdırmaz kılınız.
Atık hava borusu Ø 120 mm
1 Çap küçültme parçasını doğrudan hava deliği
parçasına sabitleyiniz.
2 Atık hava borusunu çap küçültme parçasına
sabitleyiniz.
3 Her iki bağlantı yerini uygun şekilde sızdırmaz
kılınız.
Baca kaplamalarının monte edilmesi
m
Yaralanma tehlikesi!
Kurulum esnasında keskin kenarlar nedeniyle yaralanma
tehlikesi vardır. Cihazın kurulum çalışmaları boyunca
daima koruyucu eldivenler kullanın.

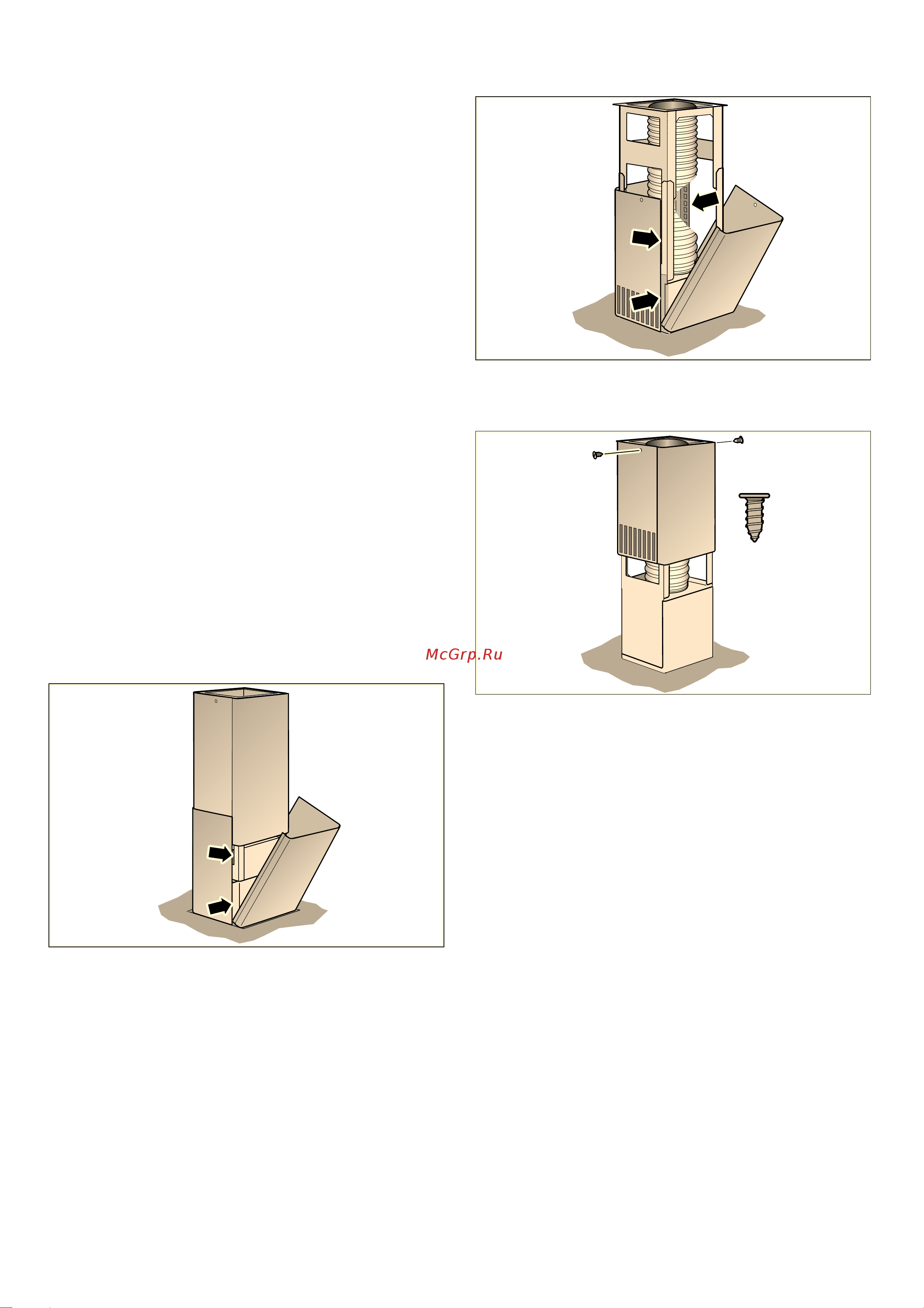

1 Baca kaplamalarını ayırınız.
Bunun için, yapışkan bandı çekip çıkarınız
2 Her iki tarafta koruyucu folyoyu çekip çıkarınız.
3 Üst bacanın her iki parçasını cihazın üzerinde takıp
indiriniz ve iç içe takınız.
Bilgi: Üst bacanın ağzı aşağı göstermelidir.
4 Üst baca parçasını yukarı doğru itiniz ve 2 cıvata ile
sabitleyiniz.
5 Bacanın her iki alt parçasını yerine yerleştiriniz ve iç
içe takınız.
