57
Montaż połączeń rurowych
Wskazówka: W przypadku zastosowania rury
aluminiowej, najpierw wygładzić obszar przyłącza.
Rura powietrza wylotowego Ø 150 mm (wielkość
zalecana)
Rurę powietrza wylotowego zamontować bezpośrednio
na króćcu i uszczelnić.
Rura powietrza wylotowego Ø 120 mm
1 Króciec redukcyjny przymocować bezpośrednio do
króćca powietrza.
2 Rurę powietrza wylotowego przymocować na
króćcu redukcyjnym.
3 Obydwa miejsca połączenia odpowiednio
uszczelnić.

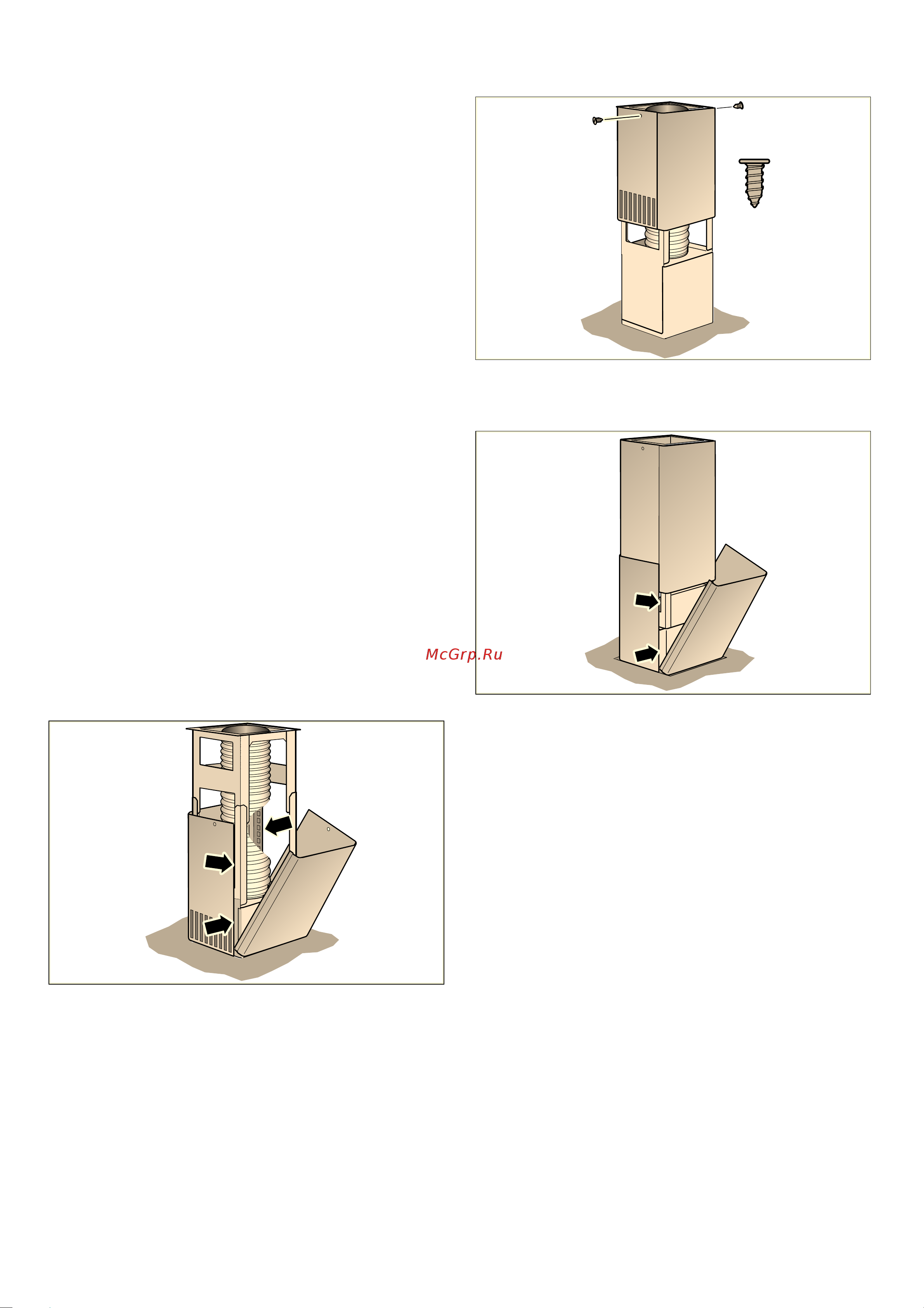

Montaż obudowy kominowej
m
Niebezpieczeństwo obrażeń!
podczas instalacji ze względu na ostre krawędzie.
Podczas instalacji urządzenia zawsze nosić rękawice
ochronne.
1 Rozłączyć części obudowy kominowej.
W tym celu ściągnąć taśmę klejącą.
2 Ściągnąć folię ochronną z obydwu stron.
3 Obie górne części komina nałożyć na urządzenie i
połączyć ze sobą.
Wskazówka: Szczeliny górnej części komina muszą
być skierowane do dołu.
4 Górną część komina wysunąć do góry i
przymocować 2 śrubami.
5 Nasadzić obie dolne części komina i połączyć je ze
sobą.
