Gaggenau AI 230 190 [15/60] Στερέωση των σωληνοσυνδέσεων
![Gaggenau AI 230 190 [15/60] Στερέωση των σωληνοσυνδέσεων](/views2/2005484/page15/bgf.png)
15
Στερέωση των σωληνοσυνδέσεων
Υπόδειξη: Εάν χρησιμοποιηθεί αλουμινένιος σωλήνας,
πρέπει να λειάνετε προηγουμένως την περιοχή σύνδεσης.
Σωλήνας εξαερισμού Ø 150 mm (συνιστούμενο
μέγεθος)
Στερεώστε τον σωλήνα εξαερισμού απευθείας στο στόμιο
αέρα και στεγανοποιήστε τον.
Σωλήνας εξαερισμού Ø 120 mm
1 Στερεώστε το στόμιο συστολής απευθείας στο στόμιο
αέρα.
2 Στερεώστε τον σωλήνα εξαερισμού στο στόμιο
συστολής.
3 Στεγανοποιήστε κατάλληλα τα δύο σημεία ένωσης.

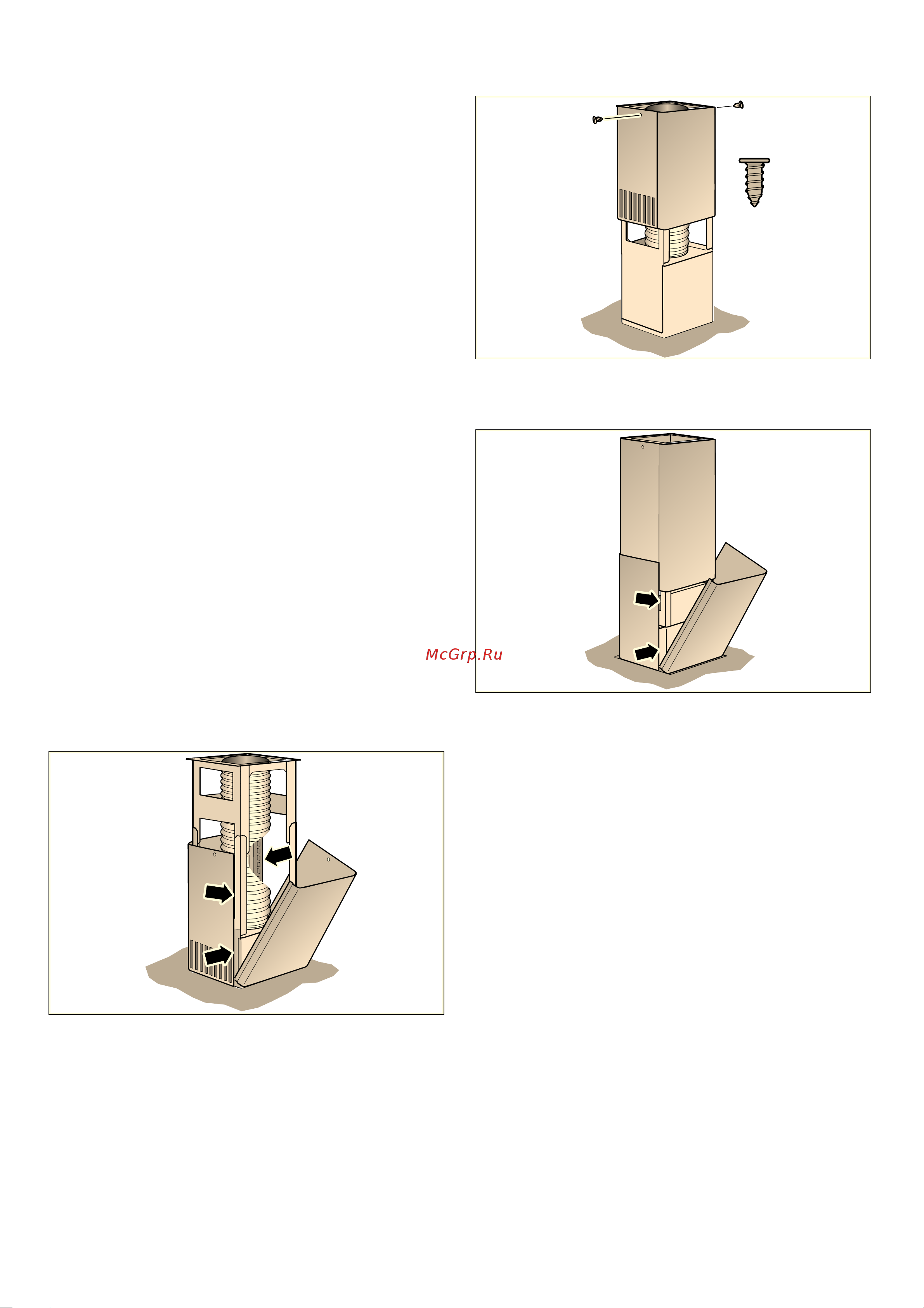

Συναρμολόγηση της επένδυσης
καμινάδας
m Κίνδυνος τραυματισμού!
από τις κοφτερές ακμές κατά τη διάρκεια της
εγκατάστασης. Κατά τη διάρκεια της εγκατάστασης της
συσκευής φοράτε πάντοτε προστατευτικά γάντια.
1 Χωρίστε τις επενδύσεις της καμινάδας.
Γι’ αυτό αφαιρέστε την κολλητική ταινία.
2 Αφαιρέστε την προστατευτική μεμβράνη και από τις
δύο μεριές.
3 Τοποθετήστε τα δύο μέρη της επάνω καμινάδας πάνω
στη συσκευή και ενώστε τα, περνώντας τα το ένα
μέσα στο άλλο.
Υπόδειξη: Οι σχισμές της επάνω καμινάδας πρέπει
να δείχνουν προς τα κάτω.
4 Ωθήστε το επάνω μέρος της καμινάδας προς τα πάνω
και στερεώστε τα με 2 βίδες.
5 Τοποθετήστε τα δύο κάτω μέρη της καμινάδας και
ενώστε τα, περνώντας τα το ένα μέσα στο άλλο.
