27
Tavanın hazırlanması
▯ Tavan düz, yatay konumda ve yeterli taşıma gücüne
sahip olmalıdır.
▯ Matkap deliklerinin derinliği, cıvata uzunluğuna
uygun olmalıdır. Dübeller sağlam oturmalıdır.
▯ Ekteki cıvatalar ve dübeller, sağlam yekpare
duvarlar için kullanılmaya uygundur. Başka
konstrüksiyonlar için (örn. alçı plaka, gözenekli
beton, proton duvar tuğlaları) ilgili uygun sabitleme
malzemeleri kullanınız.
▯ Aspiratörün azm. ağırlığı 50 kgdır.
Elektrik bağlantısı
m
Elektrik çarpma tehlikesi!
Cihaz içindeki parçalar keskin kenarlı olabilir. Bağlantı
kablosu hasar görebilir. Bağlantı kablosunu kurma
işlemi esnasında katlamayınız veya sıkıştırmayınız.
Gerekli bağlantı verileri, cihazın iç kısmında
bulabileceğiniz tip etiketinin üzerinde bildirilmiştir;
bunun için metal yağ filtreleri sökülmelidir.
Bağlantı hattının uzunluğu: yakl. 1,30 m
Bu cihaz, AB parazitlenme giderme yönetmeliklerine
uygundur.
m Elektrik çarpma tehlikesi!
Cihazın elektrik şebekesinden ayrılması her zaman
mümkün olmalıdır. Cihaz sadece kurallara uygun olarak
kurulmuş korumalı kontak prize takılmalıdır. Montajdan
sonra fişe ulaşılamıyorsa veya gerekli sabit bağlantı
sırasında kurulum tarafında en az 3 mm kontak mesafeli
birçok kutup ayırma düzeneği mevcut olmalı dır. Sabit
bağlantıyı sadece bir elektronik uzmanı
gerçekleştirmelidir.
Kurulması

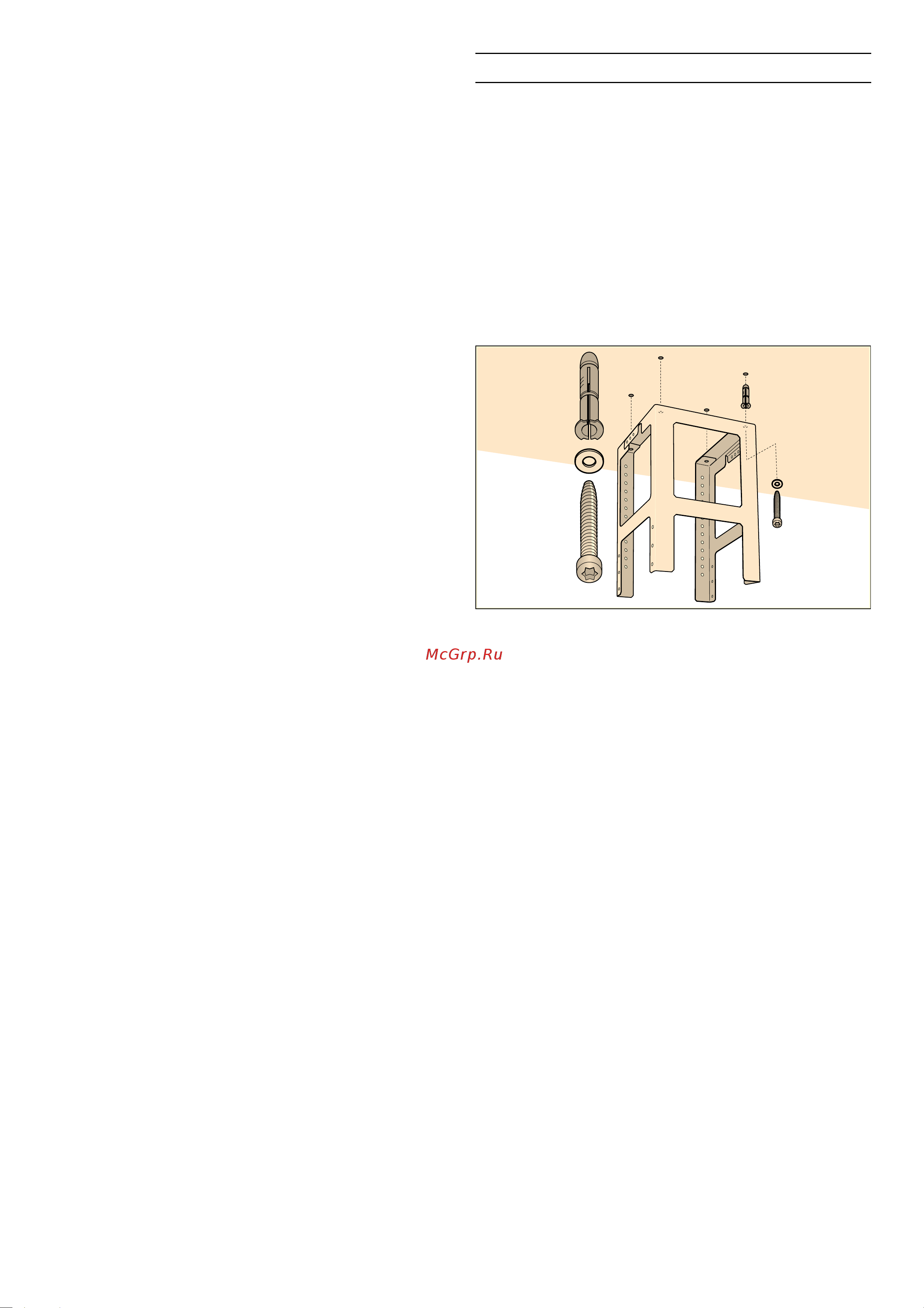

Üst taşıyıcı düzeneğin monte edilmesi
1 Montaj işleminden önce taşıyıcı düzeneğin toplam
yüksekliğini belirleyiniz ve cıvata deliklerini
işaretleyiniz.
Bilgi: Taşıyıcı düzeneğin yüksekliği, 20 mm’lik
mesafeler şeklinde ayarlanabilir.
2 Tavana cihazın orta noktasını çiziniz.
3 Ekteki şablonun yardımı ile cıvataların konumunu
tavana çizip işaretleyiniz.
4 Sabitleme parçaları için, 8 mm çapında ve 80 mm
derinlikte dört delik açınız ve deliklerin içine
dübelleri yüzey ile aynı hizada olacak şekilde
bastırınız
5 Taşıyıcı düzeneğin üst kısmını 4 cıvata ile tavana
sabitleyiniz.
Bilgi: Taşıyıcı düzeneğin doğru pozisyonda
olmasına dikkat ediniz. Orta demir tercih edilen
tarafı belirler ve ocağın pişirme alanının kumanda
elemanları yönüne bakmalıdır.
[
[
[
