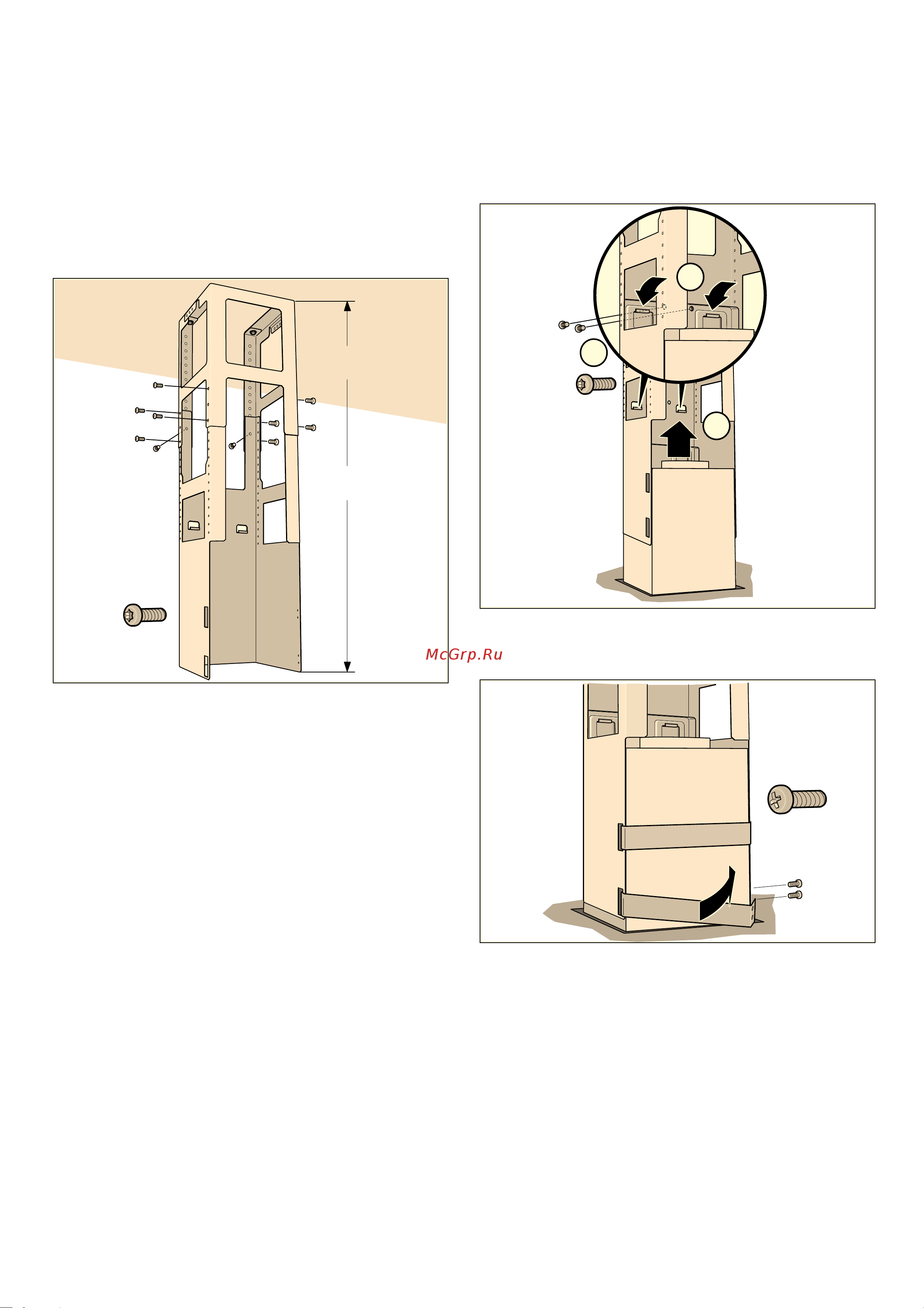

Montaż dolnej ramy nośnej
Górną i dolną część ramy nośnej o ustalonej wysokości
całkowitej przymocować 10 śrubami.
Wskazówki
‒ Zwrócić uwagę na prawidłową pozycję dolnej ramy
nośnej. Otwarta strona musi wskazywać w kierunku
elementów obsługi płyty grzewczej.
‒ Poprzez poluzowanie śrub mocujących można
później wypoziomować ramę nośną.
Montaż urządzenia
1 Urządzenie zawiesić od dołu w ramie nośnej.
Wskazówka: Należy przy tym zwrócić uwagę, aby
kabel sieciowy nie został zakleszczony.
2 Urządzenie przymocować do ramy nośnej 2 śrubami
zabezpieczającymi.
3 Zawiesić pałąk zabezpieczający i przymocować go
śrubami.
