Przygotowanie sufitu
▯ Sufit musi być płaski, poziomy i odznaczać się
dostateczną nośnością.
▯ Głębokość otworów musi odpowiadać długości
śrub. Kołki rozporowe muszą być mocno osadzone.
▯ Dołączone śruby i kołki rozporowe są przeznaczone
do litych ścian murowanych. W przypadku innych
konstrukcji ściany (np. płyty gipsowe, beton
porowaty, cegła Poroton) należy zastosować
odpowiedni materiał do mocowania.
▯ Maksymalny ciężar okapu kuchennego wynosi 50
kg.
Podłączenie do sieci elektrycznej
m
Niebezpieczeństwo porażenia prądem
elektrycznym!
Elementy urządzenia mogą mieć ostre krawędzie. Może
to doprowadzić do uszkodzenia przewodu
przyłączeniowego. Nie zaginać ani nie zaciskać kabla
przyłączeniowego podczas instalowania.
Wymagane parametry przyłączy znajdują się na
tabliczce znamionowej umieszczonej wewnątrz
urządzenia, widocznej po wyjęciu metalowego filtra
przeciwtłuszczowego.
Długość przewodu przyłączeniowego: ok. 1,30 m
Urządzenie spełnia wymogi WE w sprawie układów
przeciwzakłóceniowych.
m Niebezpieczeństwo porażenia prądem
elektrycznym!
Odłączenie urządzenia od zasilania musi być możliwe w
każdej chwili. Urządzenie można podłączyć wyłącznie do
gniazda z uziemieniem, zainstalowanego zgodnie z
przepisami. Jeśli po zabudowaniu lub w przypadku
wymaganego stacjonarnego przyłączenia do sieci nie
będzie dostępu do wtyczki, wówczas w instalacji
elektrycznej musi znajdować się wielobiegunowy
rozłącznik od sieci elektrycznej z rozwarciem styków
wynoszącym minimum 3 mm. Wykonanie stacjonarnego
przyłącza do sieci jest dozwolone tylko specjalistom
elektrykom.
Instalacja
Montaż górnej ramy nośnej
1 Przed przystąpieniem do montażu ustalić wysokość
całkowitą ramy nośnej i zaznaczyć miejsca na
otwory na śruby.
Wskazówka: Wysokość ramy nośnej jest dobierana
stopniowo, w odstępach co 20 mm.
2 Na suficie zaznaczyć punkt środkowy urządzenia.
3 Za pomocą dołączonego szablonu zaznaczyć na
suficie miejsca na śruby.
4 Wywiercić 4 otwory o Ø 8 mm i głębokości 80 mm
dla zamocowań i wcisnąć kołki rozporowe tak, aby
ich brzeg był w jednej płaszczyźnie ze ścianą.

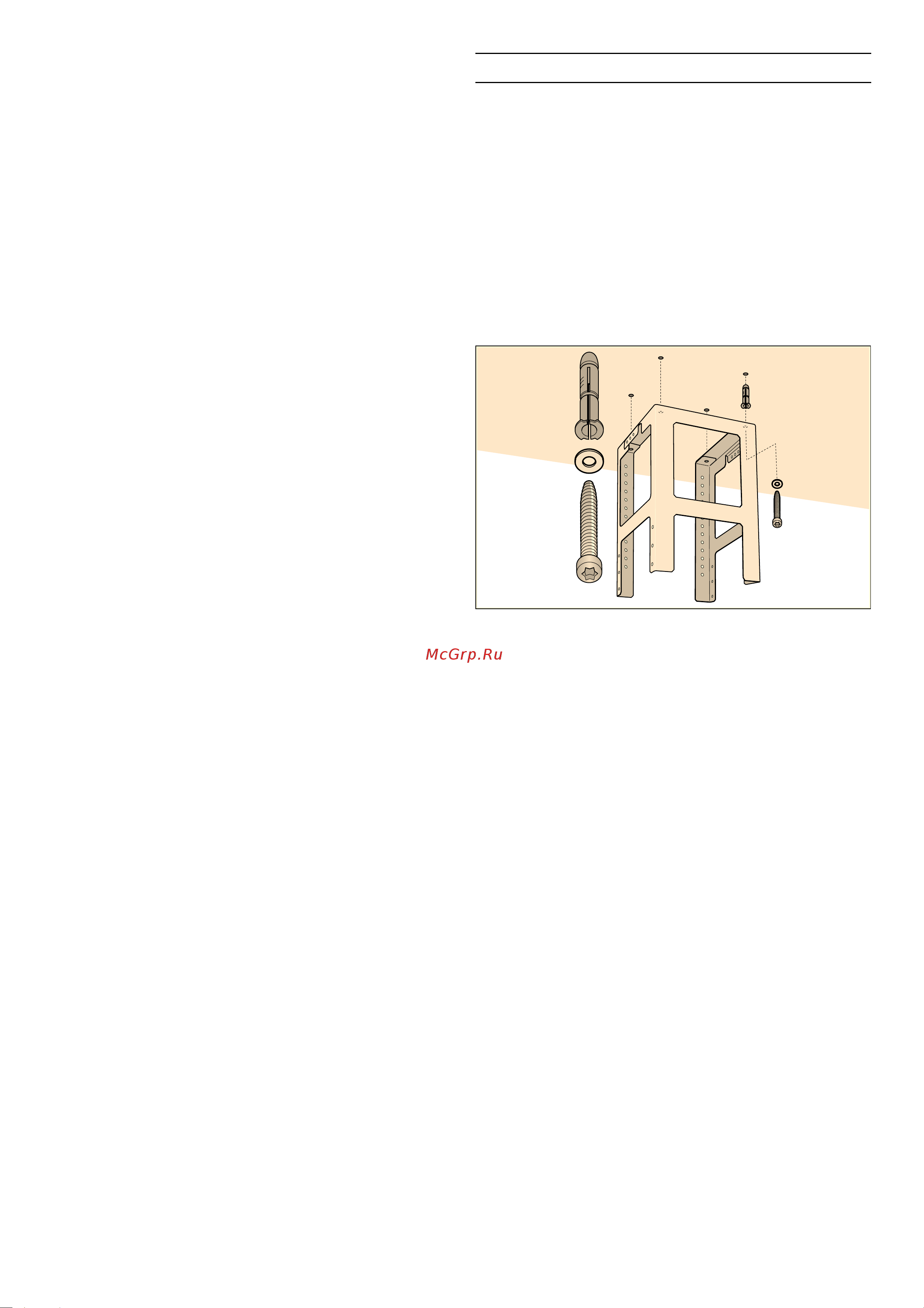

5 Górną część obudowy ramy nośnej przymocować 4
śrubami do sufitu.
Wskazówka: Zwrócić uwagę na prawidłową pozycję
ramy nośnej. Środkowy pałąk określa preferowaną
stronę i musi wskazywać w kierunku elementów
obsługi płyty grzewczej.
[
[
[
