Gaggenau AI 230 190 [28/60] Alt taşıyıcı düzeneğin monte edilmesi
![Gaggenau AI 230 190 [28/60] Alt taşıyıcı düzeneğin monte edilmesi](/views2/2005484/page28/bg1c.png)
28

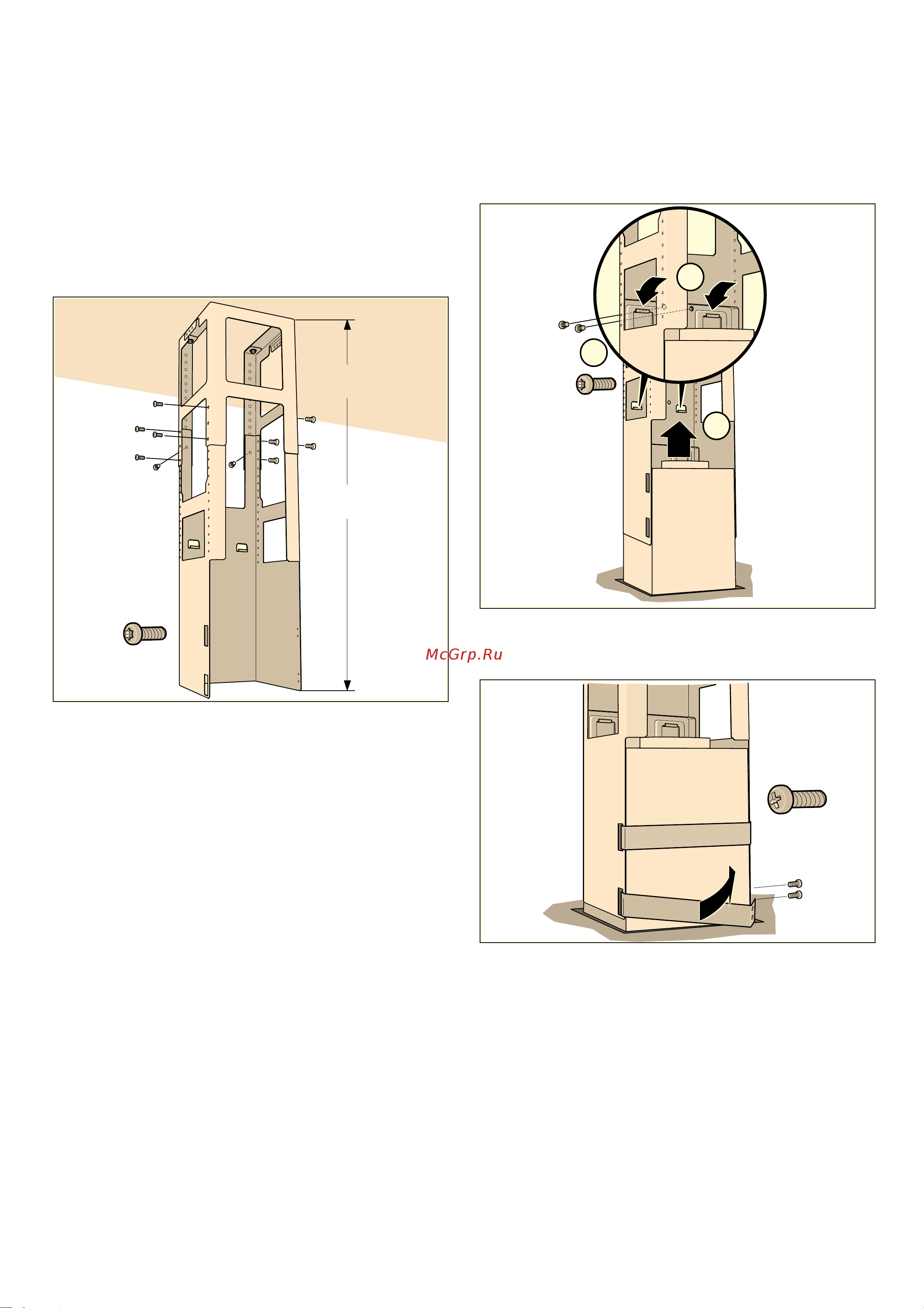

Alt taşıyıcı düzeneğin monte edilmesi
Taşıyıcı düzeneğin üst ve alt parçasını, belirlenmiş
toplam yükseklik seviyesinde 10 cıvata ile sabitleyiniz.
Bilgiler
‒ Alt taşıyıcı düzeneğin doğru pozisyonda olmasına
dikkat ediniz. Açık olan taraf, ocağın kumanda
elemanları yönüne bakmalıdır.
‒ Sabitleme cıvataları çözülerek, taşıyıcı düzenek
sonradan da doğru pozisyon elde edilecek şekilde
ayarlanabilir.
Cihazın monte edilmesi
1 Cihazı alttan taşıyıcı düzeneğin içine takıp asınız.
Bilgi: Elektrik kablosunun sıkıştırılmamasına dikkat
ediniz.
2 Cihazı 2 güvenlik cıvatası ile taşıyıcı düzeneğe
sabitleyiniz.
3 Güvenlik parçasını (demirini) yerine asınız ve sıkıca
vidalayınız.
+DYDo×N×ņ×
PP
+DYDVLUNODV\RQX
PP
[
[
[
