De Dietrich DHG577XP1 [22/48] Descrizione dell apparecchio
![De Dietrich DHG577XP1 [22/48] Descrizione dell apparecchio](/views2/2005540/page22/bg16.png)
22
DESCRIZIONE DELL’APPARECCHIO
Le descrizioni e caratteristiche figuranti in questo documento sono date a titolo d’informazione e non come obbligo. In effetti,
certi della qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, senza preavviso, qualsiasi modifica o miglioramento.
Secondo il modello da voi acquistato, la cappa puo’ essere installata in versione Filtrante, in versione Aspirante o in versione
con motore esterno.
Modelli DHG556XP-DHG576XP-DHG577XP-DHG589: questi modelli possono essere installati in versione Filtrante o in versio-
ne Aspirante, secondo le vostre esigenze.
Nella versione Filtrante (Fig. 1) l’aria e i vapori convogliati dall’apparecchio, vengono depurati dai filtri al carbone e rimessi in
circolazione nell’ambiente. ATTENZIONE: Nell’uso in versione filtrante è necessario utilizzare i filtri al carbone che purificano
l'aria rimessa nell’ambiente.
Nella versione Aspirante (Fig. 2) i vapori e gli odori di cucina, vengono convogliati direttamente verso l’esterno, tramite un
condotto di evacuazione, attraverso la parete o soffitto. Pertanto non è più necessario l’uso dei filtri al carbone.
Modelli DHG560XP-DHG570XP: questi modelli possono essere installati solo in versione con motore esterno (Fig. 3); cioè
all’apparecchio deve essere collegata una centralina aspirante, che opererà in sede separata, utilizzando l’apparecchio come
base di raccordo dell’aria da evacuare.
Questo apparecchio è conforme alla norma del 16.08.89 relativa alla limitazione dei disturbi radioelettrici (Direttiva CEE n.76.889
modificata dalla Direttiva CEE 87.308.)
INSTALLAZIONE
Si consiglia di affidare le operazione di installazione a personale specializzato.
Leggere attentamente le indicazioni riportate al paragrafo “IMPORTANTE” a pagina 21 del libretto istruzioni.
Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso:
in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig. 4).
Praticare sul fondo del pensile l'apertura necessaria ad accogliere l'apparecchio (Fig. 5).
Il piano inferiore del pensile deve avere
uno spessore di 16 mm.
Verificare che le alette di fissaggio al pensile (Fig. 6) siano posizionate ad una altezza adeguata allo spessore del fondo del
pensile. Nel caso tale distanza risulti inferiore allo spessore aumentarla svitando le 2 viti corrispondenti all’interno dell’appa-
recchio.
INSTALLAZIONE IN VERSIONE FILTRANTE
Predisporre l’alimentazione elettrica. Inserire l’apparecchio nell’apertura praticata (Fig. 5).
Predisporre il foro evacuazione dell’aria alla sommità del pensile (Fig.1).
Avvitare le 2 viti che si trovano all’interno dell’apparecchio (Fig. 7) fino a farlo
aderire al fondo del pensile. Evitare d’avvitare le due viti con forza eccessiva in
maniera che le staffette metalliche rimangano nella posizione corretta.
Collegare un tubo alla bocca uscita aria dell’apparecchio, di altezza tale da raggiungere la
sommità del pensile (il tubo non è in dotazione). Rimontare i filtri antigrasso.
Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione.

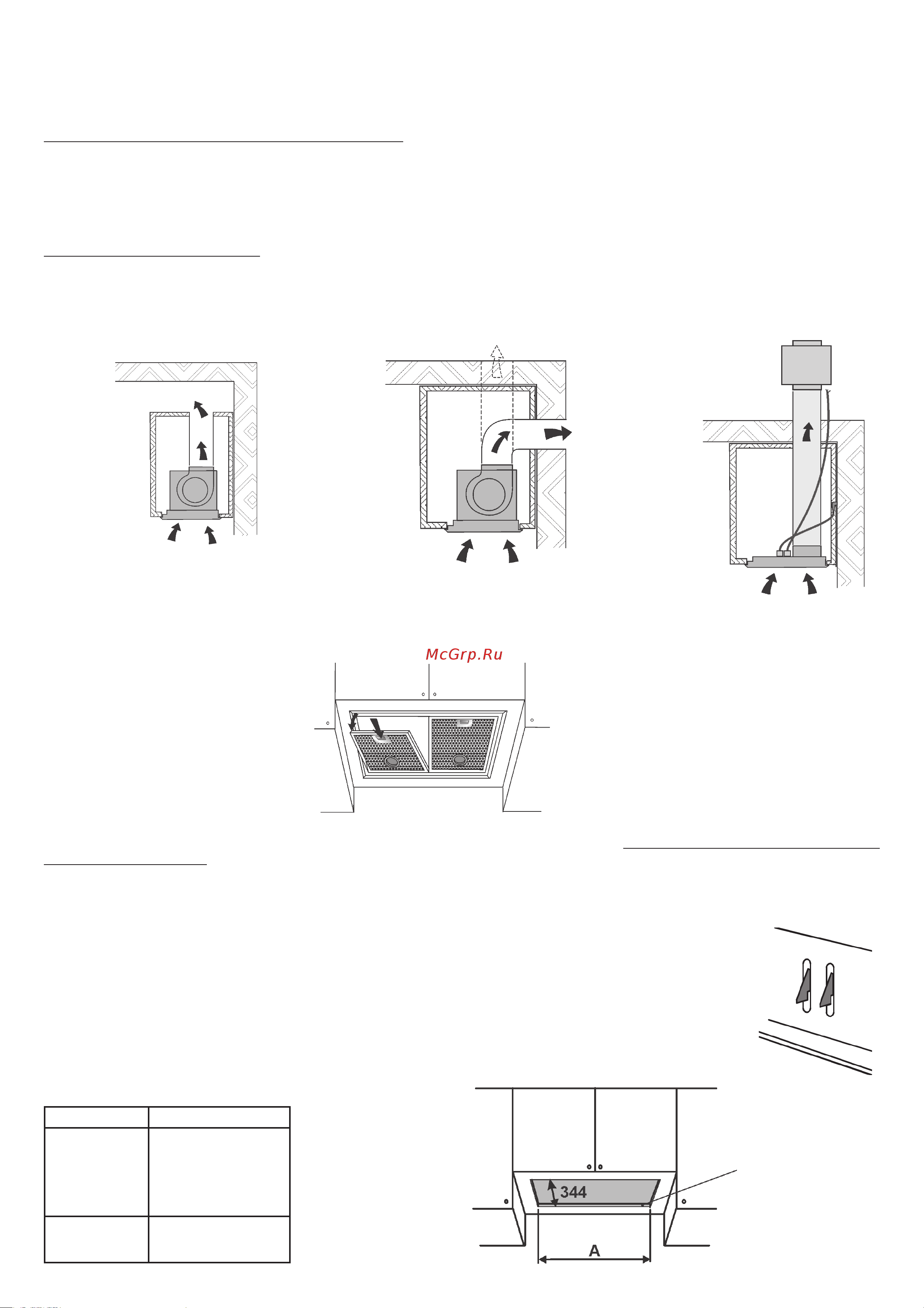

Fig. 1
Fig. 2
Fig. 4
Fig. 5
MODELS A
DHG556XP
DHG576XP
DHG589XP
DHG560XP
DHG577XP
DHG570XP
690mm
490mm
SPESSORE 16mm
Fig. 6
Fig. 3
