WERKING VAN HET APPARAAT
Afhankelijk van de versies is het apparaat uitgerust met de volgende bedienings-elementen:
DHG556XP, DHG576XP, DHG577XP, DHG560XP, DHG570XP

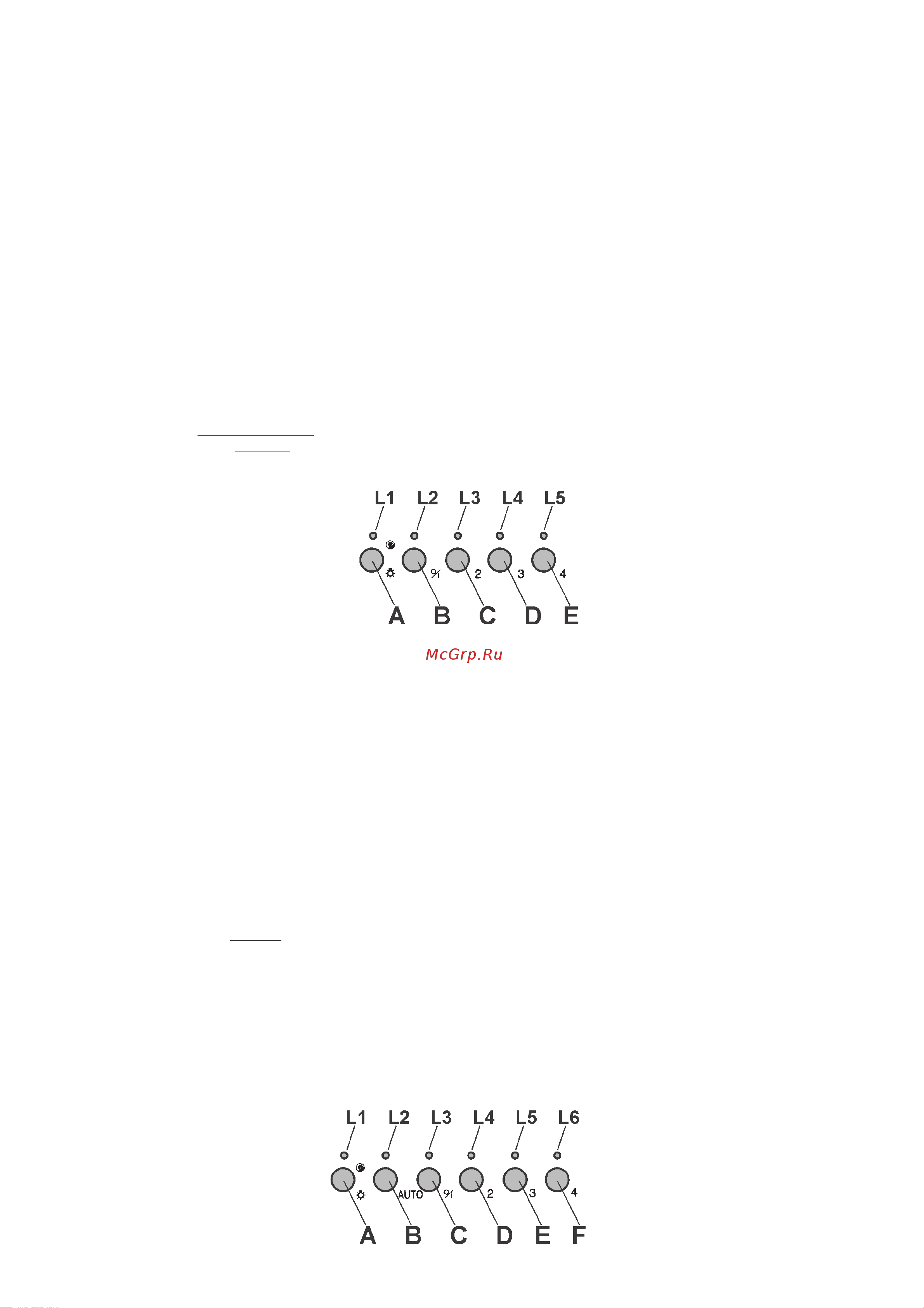

Bedieningselementen van Afb. 11:
A) ON/OFF lampen. Deze toets wordt ook gebruikt voor de functie alarm vetfilter en koolstoffilter.
Filteralarm: Na 30 uren werking van de motor, licht de RODE led L1 op en blijft branden (de vetfilter moet worden gereinigd).
Na 120 uren werking van de motor, knippert de led L1 (de koolstoffilter moet worden vervangen, voor zover de afzuigkap hiervan
voorzien is). Het filteralarm is ALLEEN merkbaar wanneer de motor UIT is. Het filteralarm wordt teruggesteld (reset
URENTELLER) door de toets A gedurende 2" ingedrukt te houden. B) Door de toets B in te drukken, start de motor op de eerste
snelheid. De snelheid wordt aangegeven door de brandende Led L2. Als hij 2" ingedrukt gehouden wordt, stopt de motor.
Wanneer er één keer op wordt gedrukt, met brandende led, treedt de timerfunctie in werking (motor aan gedurende 5'), wat wordt
aangegeven door de knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken. C) Door de toets C in te drukken,
start de motor op de tweede snelheid. De snelheid wordt aangegeven door de brandende Led L3. Wanneer er één keer op wordt
gedrukt, met brandende led, treedt de timerfunctie in werking (motor aan gedurende 5'), wat wordt aangegeven door de
knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken. D) Door de toets D in te drukken, start de motor op
de derde snelheid. De snelheid wordt aangegeven door de brandende Led L4. Wanneer er één keer op wordt gedrukt, met
brandende led, treedt de timerfunctie in werking (motor aan gedurende 5'), wat wordt aangegeven door de knipperende led. Om
de timerfunctie uit te schakelen, nogmaals drukken. E) Door op de toets E te drukken, start de motor op de vierde snelheid.
De snelheid wordt aangegeven door de brandende Led L5. Wanneer er één keer op wordt gedrukt, met brandende led, treedt
de timerfunctie in werking (motor aan gedurende 5'), wat wordt aangegeven door de knipperende led. Om de timerfunctie uit
te schakelen, nogmaals drukken.
LET OP : DOOR DE
TIMERFUNCTIE TE ACTIVEREN ZAL DE MOTOR NA 5 MINUTEN UITGESCHAKELD WORDEN.
LET OP : WANNEER DE
L1 LED GAAT BRANDEN IS HET TIJD OM DE ANTIVETFILTERS TE REINIGEN OF DE
KOOLSTOFFILTERS TE VERVANGEN.
DHG589XP
Bedieningselementen van Afb. 12:
A) ON/OFF lampen. Deze toets wordt ook gebruikt voor de functie alarm vetfilter en koolstoffilter.
Filteralarm: Na 30 uren werking van de motor, licht de RODE led L1 op en blijft branden gedurende 30" (de vetfilter moet worden
gereinigd). Na 120 uren werking van de motor, knippert de led L1 gedurende 30" (de koolstoffilter moet worden vervangen, voor
zover de afzuigkap hiervan voorzien is). Het filteralarm is ALLEEN merkbaar wanneer de motor UIT is. Het filteralarm wordt
teruggesteld (reset URENTELLER) door de toets A gedurende 2" ingedrukt te houden.
B) De toets B schakelt de sensorfunctie in/uit (wanneer de sensorfunctie ingeschakeld is, licht de led L2 op).
C) Door de toets C in te drukken, start de motor op de eerste snelheid. De snelheid wordt aangegeven door de brandende Led
L3. Als hij 2" ingedrukt gehouden wordt, stopt de motor. D) Door de toets D in te drukken, start de motor op de tweede snelheid.
De snelheid wordt aangegeven door de brandende Led L4. E) Door de toets E in te drukken, start de motor op de derde snelheid.
De snelheid wordt aangegeven door de brandende Led L5. F) Door op de toets F te drukken, start de motor op de vierde snelheid.
De snelheid wordt aangegeven door de brandende Led L6.
SENSIBILITEIT VAN DE SENSOR: de sensibiliteit van de sensor kan gewijzigd worden naar eigen behoefte. De sensibiliteit
wijzigen door tegelijkertijd de toets A en de toets B in te drukken. De tot stand gebrachte sensibiliteit zal duidelijk gemaakt
worden door de 4 knipperende led L3, L4, L5, L6. Door middel van de toetsen C, D, E of F, de gewenste sensibiliteit tot stand
brengen (toets C: minimum sensibiliteit, toets F: maximum sensibiliteit). Voor de gaskookplaten de laagste gevoeligheid, voor
de vuurvaste kookplaten de matige gevoeligheid en voor de inductieplaten de hoogste gevoeligheid instellen.
OPGELET: WANNEER DE
LED L1 OPLICHT WIL DIT ZEGGEN DAT MEN DE ANTI-VETFILTERS MOET SCHOONMAKEN
OF DAT MEN DE KOOLSTOFFILTER MOET VERVANGEN.
SENSORFUNCTIE (inschakeling d.m.v. toets B): dit toestel is uitgerust met een volledig automatisch systeem (Advanced
Sensor Control) om alle functies van de wasemkap te beheren. Het is te danken aan het systeem Advanced Sensor Control
dat de lucht in de keuken steeds zuiver en geurloos blijft, zonder dat de gebruiker enige ingreep moet uitoefenen. De
gesofisticeerde sensors slagen erin om het even welke geur, wasem, rook of warmte veroorzaakt door het koken, op te vangen.
Het ASC vangt eveneens eventuele en abnormale aanwezigheid van GAS in de omgeving op.
Wanneer de sensorfunctie ingeschakeld is, zullen de toetsen C, D, E, F de snelheid alleen voorlopig regelen, nadien is het de
sensor die de snelheid automatisch regelt.
Afb. 11
Afb. 12
