INSTALLATION EN VERSION EVACUATION ET AVEC MOTEUR EXTERNE

Prévoyez l’alimentation électrique et le trou d’évacuation de l’air (Fig. 2).

Insérez l’appareil dans le trou effectué (Fig. 5).

Serrez les deux vis qui se trouvent à l’interieur de l’appareil (Fig. 7), jusqu’à ce que celui ci soit parfaitement intégré.

Eviter

de serrer trop fort les vis de manière à ce que les petits étriers métalliques restent en bonne position.

Pour obtenir des conditions optimales, vous devez employer un tuyau d’évacuation qui ait une longueur suffisante avec le

moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90°). Sa matière doit être conforme à la

réglementation en vigueur. La partie interne doit être le plus lisse possible.

De plus, nous vous conseillons d’éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm). L’appareil

est livré avec un réducteur 150-125cm.

Raccordez le tuyau pour l’évacuation de l’air à la bride de sortie de l’air de la hotte (Fig. 2): utilisez un tuyau souple et bloquez

le sur la sortie de l’air à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis).

Enlevez le filtre à charbon, en appuyant sur l’arrêt vers l’intérieur et en le faisant pivoter jusqu’à ce que les deux languettes

sortent de leurs logements (Fig.8).

Remontez les filtres antigraisse.

Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

Uniquement pour les modèles en version moteur externe (DHG560XP-DHG570XP) : effectuez le raccordement électrique de

la hotte au moteur extérieur, en utilisant des borniers appropriés (Fig. 9) : enlevez l’élément A et le couvercle B du boîtier de

raccordement. Fixez le câble de raccordement du moteur au boîtier de raccordement C. Remontez l’élément A et le couvercle

B du boîtier de raccordement. L’autre extrêmité du câble devra être fixée au bornier du moteur extérieur.

DEMONTAGE DE L’APPAREIL

Retirer le ou les filtres antigraisse.

Pendant les opérations suivantes veuillez toujours soutenir

l’appareil. Dévisser les deux vis situées à l’intérieur de

l’appareil (Fig. 7); déplacer les 2 languettes vers l’intérieur

de l’appareil en utilisant les entailles appropriées (Fig. 10);

extraire l’appareil de son siège.

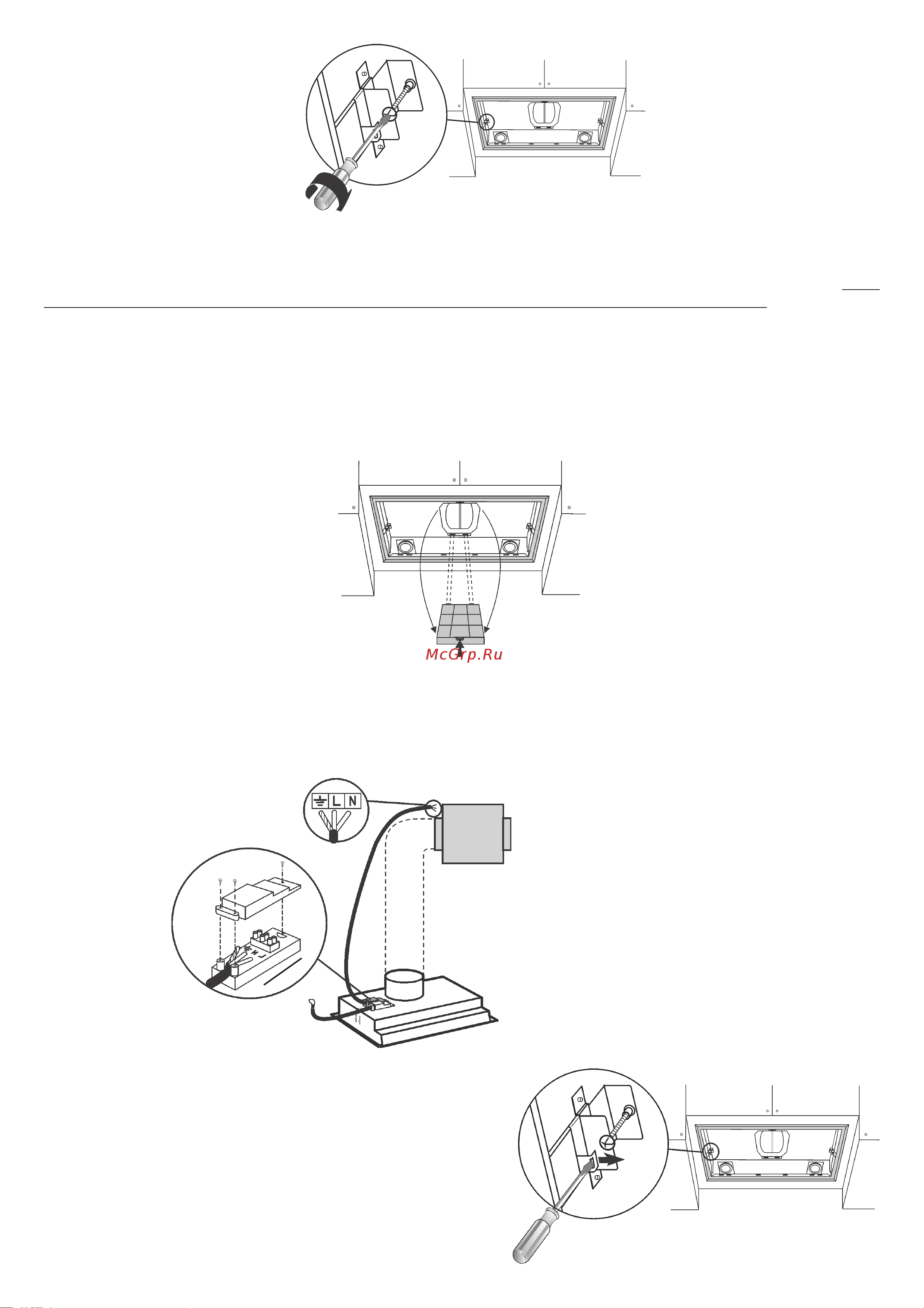

Fig. 7

Fig. 8

Fig. 9

Fig. 10
