De Dietrich DHG577XP1 [34/48] Descrição do aparelho

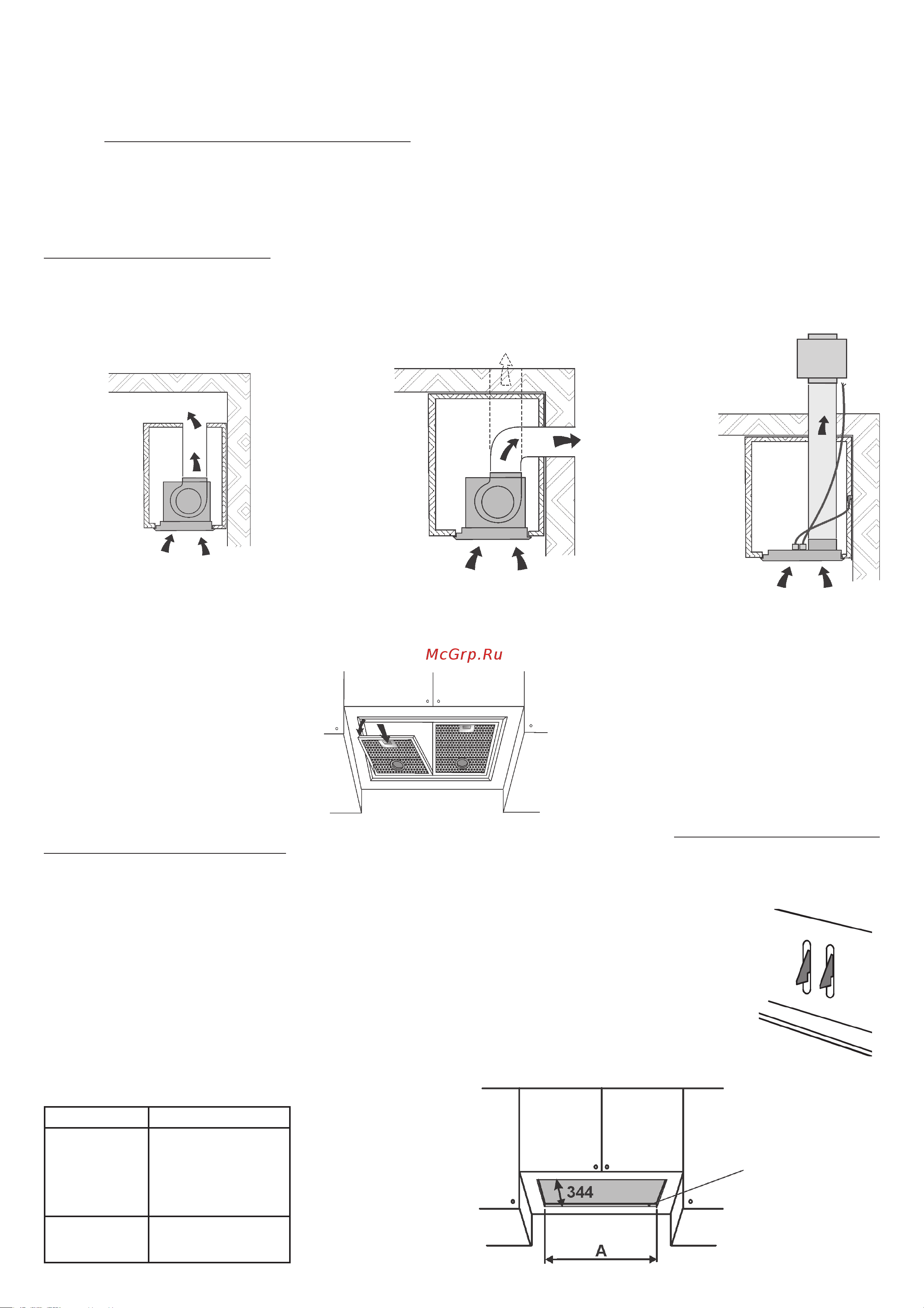

![De Dietrich DHG577XP1 [34/48] Descrição do aparelho](/views2/2005540/page34/bg22.png)
34
DESCRIÇÃO DO APARELHO
As descrições e características constantes neste documento são dadas a título de informação e não são definitivas. De fato, certos
da qualidade dos nossos produtos, nos reservamos o direito de efectuar, sem pré-aviso, qualquer modificação ou melhoramento.
De acordo com o modelo que foi adquirido, a coifa pode ser instalada na versão Filtrante, Aspirante ou na versão com motor
externo.
Modelos
DHG556XP-DHG576XP-DHG577XP-DHG589: estes modelos podem ser instalados na versão Filtrante ou Aspirante,
de acordo com as suas exigências.
Na versão Filtrante (Fig. 1) o ar e os vapores comboiados pelo aparelho, são depurados por meio do filtro ao carvão e são
repostos em circulação no ambiente. ATENÇÃO: Quando se usa o aparelho na versão filtrante, é necessário utilizar o filtro de
carvão que depura o ar rimessa no ambiente.
Na versão Aspirante (Fig. 2) os vapores e os cheiros da cozinha são comboiados directamente para o exterior, por meio de um
cano de evacuação através da parede ou do tecto. Portanto não é mais necessário o emprego do filtro ao carvão.
Modelos DHG560XP-DHG570XP: estes modelos podem ser instalados somente na versão com motor externo (Fig. 3); ou
seja deve estar conectada com o aparelho uma central aspirante, que agirá separadamente, a utilizar o aparelho como base
de união do ar a ser evacuado.
Este aparelho está conforme a norma de 16.08.89 relativa à limitação dos distúrbios radioeléctricos (Directiva CEE n.76.889
modificada pela Directiva CEE 87.308.).
INSTALAÇÃO
Aconselha-se de confiar a operação de instalação a pessoal especializado.
Ler com atenção as indicações referidas no parágrafo “IMPORTANTE” na página 33 do livro de instruções.
Antes de proceder aos trabalhos de montagem, é melhor desmontar os filtros anti-gordura, a fim de garantir maior facilidade
de manobra do aparelho: na posição correspondente ao puxador, empurrar a tranqueta para dentro e puxar o filtro para baixo
(Fig. 4).
No fundo da placa de suspensão, fazer a abertura necessária para colocar o aparelho (Fig. 5).
A superfície inferior do armário
deve ter uma espessura de 16 mm.
Verificar que as aletas de fixação (Fig. 6) ao móvel suspenso estão posicionadas a uma altura adequada à espessura da
base do móvel suspenso. Caso esta distância seja inferior à espessura, aumentá-la desatarraxando os 2 parafusos
correspondentes no interior do aparelho.
INSTALAÇÃO NA VERSÃO FILTRANTE
Preparar a alimentação eléctrica.
Inserir o aparelho na placa de suspensão (Fig. 5).
Predispor o furo para a evacuação do ar no cimo do pênsil (Fig.1).
Fixar os 2 parafusos na carcaça do aparelho (Fig. 7) até que este adira à base do móvel de parede.
Evitar de aparafusar os dois parafusos com força excessiva de modo que os ganchos metálicos
permaneçam na posição correcta. Ligar um tubo à boca de saída do ar do aparelho, com altura
suficiente para alcançar o cimo do pênsil(o tubo não é em dotação). Voltar a montar os
filtros anti-gordura. Efectuar a ligação eléctrica da campânula mediante o cabo de alimentação.
ESPESSURA 16mm
Fig. 1
Fig. 2
Fig. 4
Fig. 5
MODELS A
DHG556XP
DHG576XP
DHG589XP
DHG560XP
DHG577XP
DHG570XP
690mm
490mm
Fig. 6
Fig. 3
