40

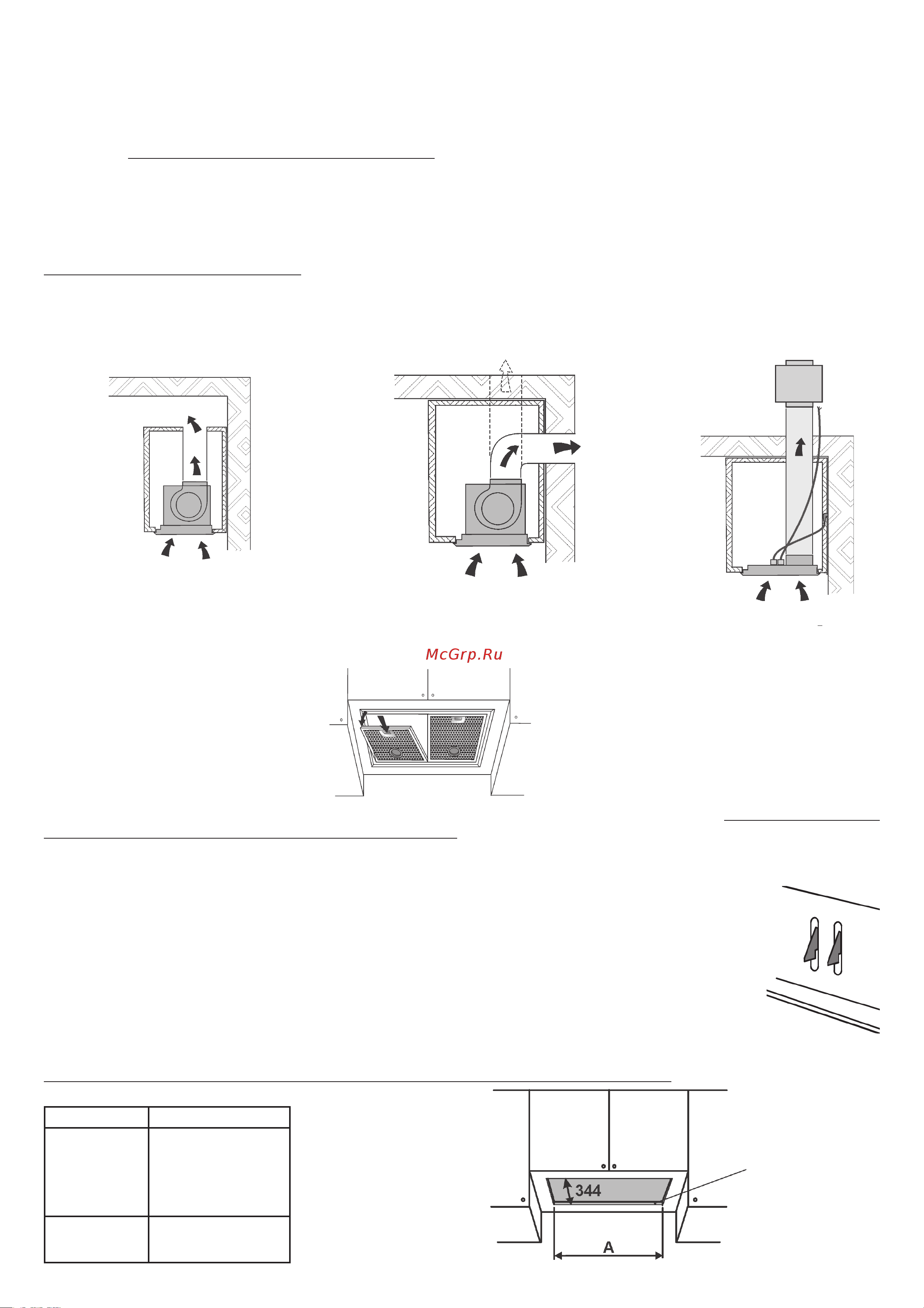

BESCHRIJVING VAN HET APPARAAT
De beschrijvingen en de eigenschappen uit deze handleiding zijn slechts als informatie en niet als verplichting bedoeld. Wij zijn
zeker van de kwaliteit van onze producten en daarom behouden wij ons het recht om, zonder voorafgaande waarschuwing,
wijzigingen en verbeteringen aan te brengen.
Naargelang het model dat u aangekocht hebt, kan de wasemkap geïnstalleerd worden in de Recirculatieversie, in de Zuigversie
of in de versie met een externe motor.
De modellen
DHG556XP-DHG576XP-DHG577XP-DHG589: deze modellen kunnen geïnstalleerd worden in de Recirculatieversie
of in de Zuigversie, volgens uw behoefte.
In de Recirculatieversie (Afb. 1) worden lucht en dampen in het toestel door de koolstoffilter gezuiverd en in het vertrek
teruggestuurd. OPPASSEN: Met de recirculatieversie moeten koolstoffilters worden gebruikt die de lucht zuiveren voordat ze
in het vertrek wordt teruggestuurd.
In de afzuigversie (Afb. 2) worden dampen en geuren van de keuken rechtstreeks naar buiten gestuurd langs een afvoerbuis
in de wand/het plafond. Geen koolstoffilters zijn dus nodig.
De modellen DHG560XP-DHG570XP: deze modellen kunnen enkel geïnstalleerd worden in de versie met externe motor
(Afb.3); dit wil zeggen dat het apparaat verbonden moet worden met een zuigeenheid, die in een andere zitting werkzaam zal
zijn, en het apparaat zal gebruiken als verbindingsbasis voor het ontruimen van de lucht.
Dit apparaat voldoet aan de normen van 16.08.89 betreffende de beperking van radio-elektrische storingen (EEG-richtlijn
n.76.889 gewijzigd door de EEG-richtlijn 87.308.).
INSTALLATIE
We raden aan de installatie door bevoegd personeel te laten uitvoeren.
Lees met aandacht de aanwijzingen die in de paragraaf “BELANGRIJK” staan, op pagina 39 van het instructieboekje. Alvorens
het apparaat te monteren moet u de antivetfilters verwijderen zodat u het apparaat makkelijker kunt hanteren: duw ter hoogte
van de handgreep de pal naar binnen en trek het filter naar beneden (Afb. 4).
Maak in de bodem van het hangend kastje de opening waarin de kap geplaatst moet worden (Afb. 5). Het onderste oppervlak
van het hangende kastje moet een dikte hebben van 16 mm.
Controleer of de bevestigingslipjes (Afb. 6) van de bovenkast goed geplaatst zijn op een hoogte die gepast is aan de
bodemdikte van de kast. Ingeval de afstand kleiner mocht zijn dan de dikte, dan wordt de afstand vergroot door de 2
overeenkomstige schroeven aan de binnenkant van het apparaat losgedraaid.
INSTALLATIE IN DE RECIRCULATIEVERSIE
Breng van te voren een elektrische voeding aan.
Het apparaat in de openig onderin het hangend kastje steken (Afb. 5).
Maak het gat voor de luchtafvoer op de bovenkant van het kastje (Afb.1).
De 2 schroeven in het toestel bevestigen (Afb. 7) tot het goed vastzit op de
onderkant van het kastje. Voorkom het de twee schroeven overmatig stevig vast te draaien,
zodat de metalen beugeltjes in de juiste positie blijven.
Sluit een buis aan op de opening van de luchtafvoer van het apparaat, op dergelijke hoogte
dat de bovenkant van het kastje bereikt wordt (de buis wordt niet bijgeleverd). Hermonteer de vetfilters.
Breng de elektrische verbinding van de kap tot stand door middel van de elektrische voeding.
DIKTE 16mm
Afb. 1
Afb. 2
Afb. 4
Afb. 5
MODELS A
DHG556XP
DHG576XP
DHG589XP
DHG560XP
DHG577XP
DHG570XP
690mm
490mm
Afb. 6
Afb. 3
