INSTALAÇÃO NA VERSÃO ASPIRANTE E COM O MOTOR EXTERNO

Predispor a alimentação eléctrica, predispor o furo de evacuação do ar (Fig. 2).

Inserir o aparelho na placa de suspensão (Fig. 5).

Fixar os 2 parafusos na carcaça do aparelho (Fig. 7) até que este adira à base do móvel de parede. Evitar de aparafusar os dois

parafusos com força excessiva de modo que os ganchos metálicos permaneçam na posição correcta.

Para obter o ventilamento óptimo utilizar um tubo de evacuação do ar que tenha: um comprimento mínimo indispensável, o

menor número possível de curvas (ângulo máximo da curva: 90°), material aprovado pelas leis vigentes (conforme o Estado),

lado interno o mais liso possível. É aconselhável além disso evitar mudanças drásticas de secção do tubo (diâmetro aconselhado:

150 mm). O aparelho é fornecido com uma redução 150-125 cm.

Ligar o tubo de evacuação do ar à boca da saída do ar do aparelho (Fig. 2): utilizar um tubo flexível que deve ser fixado na boca

da saída do ar do aparelho com uma faixa metálica (tubo e faixa não são em dotação).

Retirar o filtro de carvão carregando o fecho para dentro e rodando-o até retirar as duas linguetas dos seus sítios (Fig.8).

Voltar a montar os filtros anti-gordura.

Efectuar a ligação eléctrica da campânula mediante o cabo de alimentação.

Somente para os modelos na versão com motor externo (DHG560XP-DHG570XP) : Coligar electricamente a coifa com a central

externa utilizando as caixas de derivações apropriadas (Fig. 9): retirar o fixador de cabo A e a tampa B da caixa de conexão.

Fixar o cabo de conexão da central com a caixa de derivações C. Voltar a montar o fixador de cabo A e a tampa B da caixa

de conexão.

A outra extremidade do cabo deve ser fixada na caixa de derivações da central externa.

DESMONTAGEM DO APARELHO

Retirar o/s filtro/s anti-gordura.

Durante as seguintes operações apoiar sempre o aparelho.

Desaparafusar os dois parafusos colocados no interior do

aparelho (Fig. 7); deslocar as 2 linguetas para o interior

do aparelho utilizando os entalhes próprios (Fig. 10);

extrair o aparelho da sua sede.

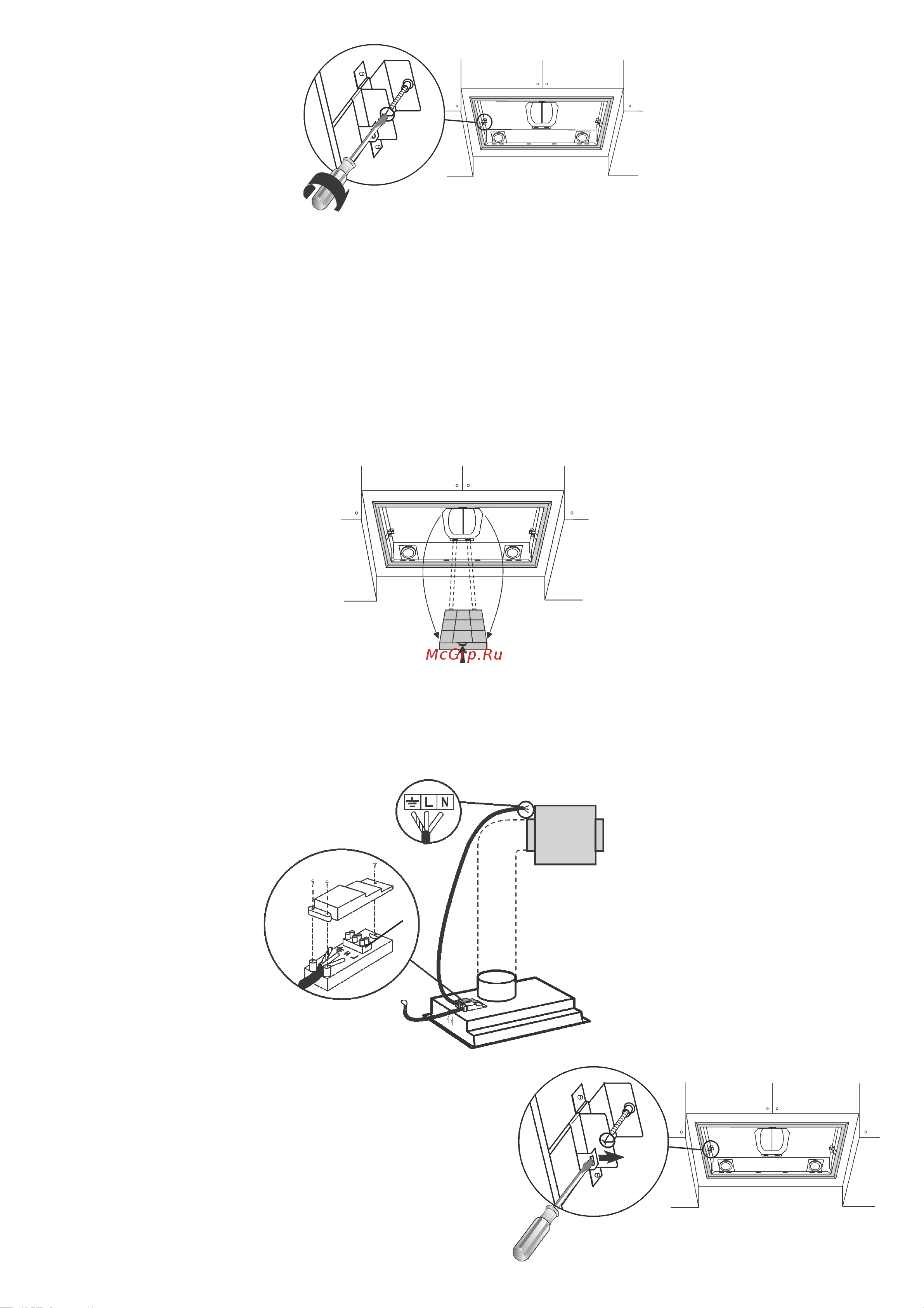

Fig. 7

Fig. 8

Fig. 9

Fig. 10
