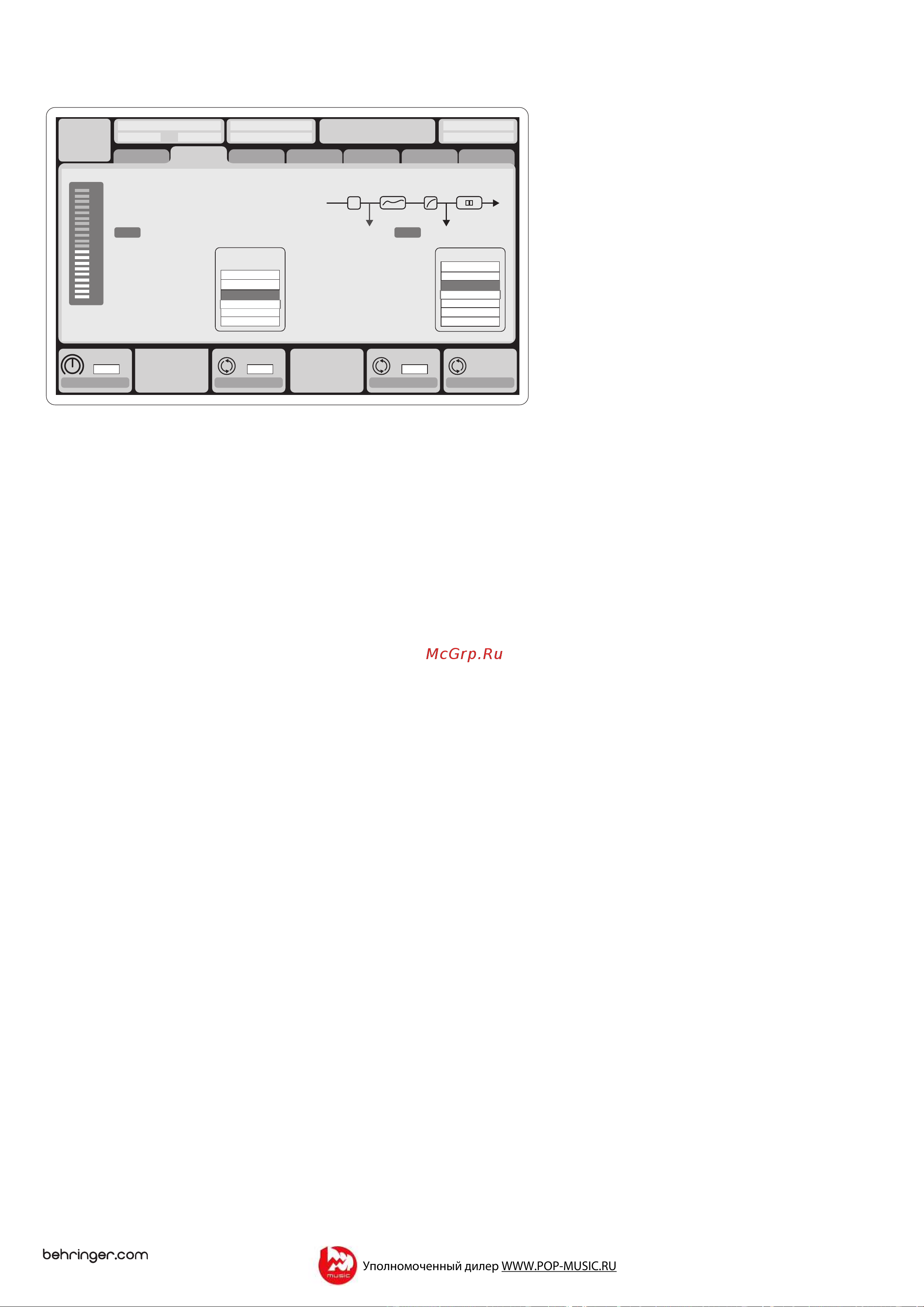

12 Цифровой микшер Х32 – Руководство пользователя
Конфигурация шин смешанного сигнала 1-16 может быть занесена в
пресет (во вкладке "global" экрана настройки "SETUP") или изменена
назначением каждого канала по отдельности. Обработка сигнала шины
происходит в следующем порядке:
Точка разрыва сигнальной цепи канала (переключаемая в режим после
эквалайзера "post-EQ" или перед эквалайзером "pre-EQ")
Полностью параметрический 6-полосный эквалайзер
Компрессор/экспандер (переключаемый в режим после эквалайзера "post-
EQ" или перед эквалайзером "pre-EQ")
Сигналы шины на 6 матриц "Bus Sends" (после фейдеров)
Панорамирование сигнала в главной шине "Main LR"
Уровень сигнала в главной шине "MAIN C/Mono"
Каналы главных шин "Main LR" и "Main C" всегда доступны к
регулированию и не зависят от шин смешанного сигнала. Обработка сигнала
этих шин происходит в следующем порядке:
Точка разрыва сигнальной цепи канала (переключаемая в режим после
эквалайзера "post-EQ" или перед эквалайзером "pre-EQ")
Полностью параметрический 6-полосный эквалайзер
Компрессор/экспандер (переключаемый в режим после эквалайзера "post-
EQ" или перед эквалайзером "pre-EQ")
Сигналы шины на 6 матриц "Bus Sends" (после фейдеров)
Сигналы на каналы матриц 1-6 подаются исключительно от главных шин
"Main LR", "Main C" и шин смешанного сигнала 1-16. Обработка сигнала этих
каналов происходит в следующем порядке:
Точка разрыва сигнальной цепи канала (переключаемая в режим после
эквалайзера "post-EQ" или перед эквалайзером "pre-EQ")
Полностью параметрический 6-полосный эквалайзер
Компрессор/экспандер (переключаемый в режим после эквалайзера
"post-EQ" или перед эквалайзером "pre-EQ")
Каналы обработки эффектов 1-8
В пульте Х32 имеется восемь внутренних процессоров стерео-эффектов "True
stereo".
Каналы эффектов FX1-4 могут быть сконфигурированы как эффекты
внешней цепи управления или эффекты от внешних устройств, а каналы
эффектов FX5-8 могут использоваться только в точках разрывов
сигнальных цепей каналов или шин
Каналы возврата сигнала от цепи внешнего управления "Side chain FX1-4"
всегда можно контролировать при помощи 3-го банка/уровня входных
каналов "Aux/USB/FX Returns". Примите к сведению, что входы
возвращаемого сигнала FX1-4 имеют отдельные фейдеры для левого и
правого канала
На странице "home" экрана эффектов "EFFECTS" можно выбрать
источники сигнала для входов FX1-4 и тип/алгоритм эффекта для каждой
из 8 областей загрузки виртуального банка эффектов
В
кладки FX1-FX8 экрана эффектов "EFFECTS" позволяют редактировать
все параметры выбранно
го процессора эффектов
Inputs
-6
-12
-18
-24
-30
-36
-42
-48
-54
clip
Link
Gain
dB
00.00
Send Pos. Insert Pos. Insert
Link Bus Sends
Insert
Connect
Pre
LeOnde.mp3
29 November 2010 Scene01
13:44:43 MyProj.prj
00.05.00 00.00.00
home gate dyn eq sends main
cong
Bus Conguration Bus Insert Position
Insert
Ins 02
FX 01
FX 02
Ins 01
...
Ins 03
Ins 04
All Channel Sends
Pre Conguration
Inputs
Sub Grou
...
Post Fader
Pre EQ
Pre Fader
Insert PostPre
∑
Channel Sends
Уполномоченный дилер WWW.POP-MUSIC.RU
