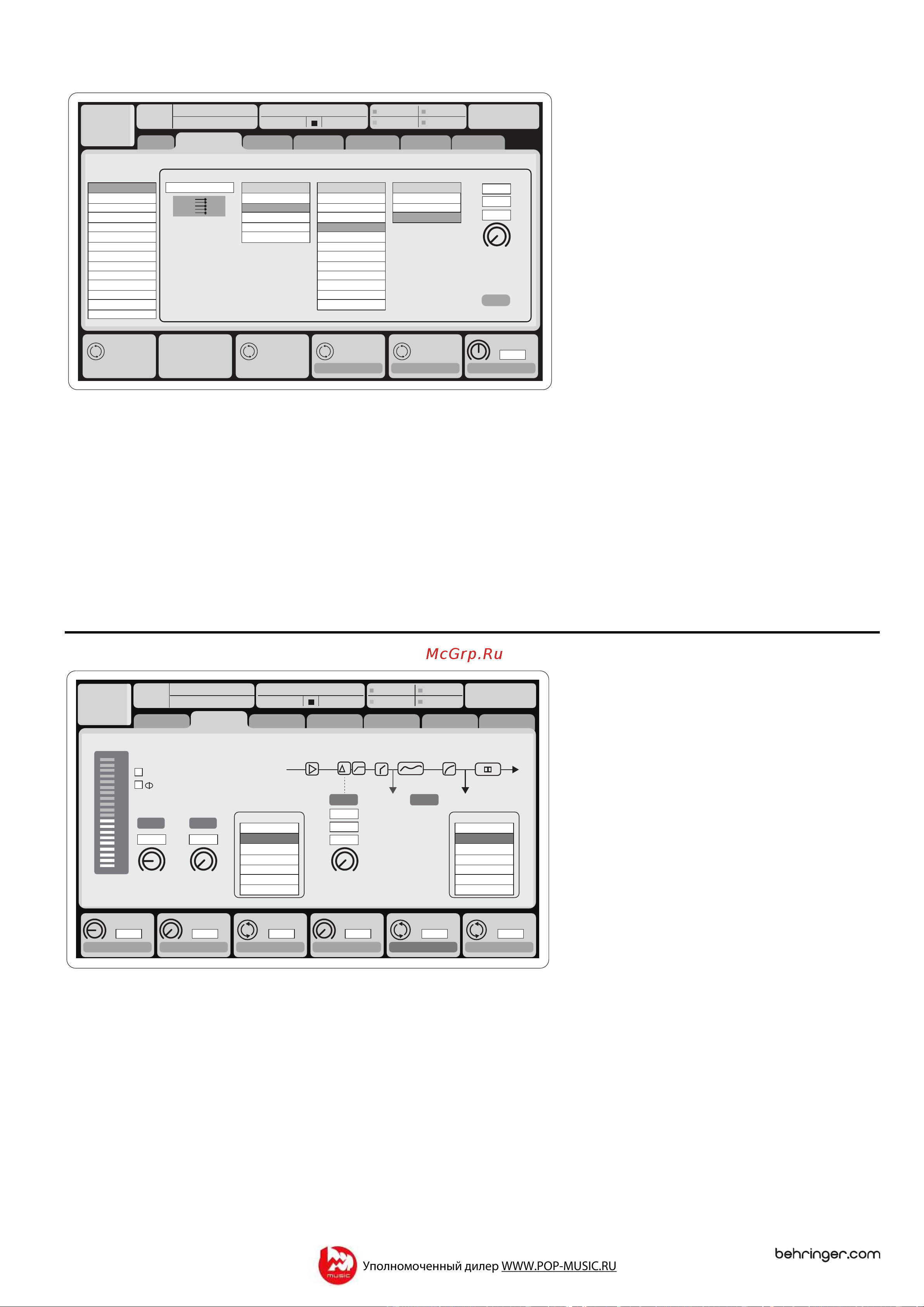

Цифровой микшер Х32 – Руководство пользователя 11
Выходные сигналы от любого внутреннего элемента системы микшера
могут легко назначаться на следующие выходы:
16 аналоговых выходов XLR (с регулируемой цифровой задержкой для
выравнивания звука акустических систем во времени)
6 каналов подачи сигнала на добавление эффектов "Aux Send" на разъемах
TRS + 2 выходных канала интерфейса AES/EBU
16 каналов персонального мониторинга, выводимых через выходной
разъем ULTRANET P-16
Все эти сигналы можно параллельно выводить блоками по 8 сигналов через:
48 каналов порта А интерфейса AES50
48 каналов порта B интерфейса AES50
32 канала карты XUF с интерфейсами USB и FireWire
Входные каналы 1-32 предварительно настроены для использования
первых 32 входных сигналов, однако могут быть сконфигурированы на
использование любых других доступных сигналов аудио-процессора, включая
выходы шин смешанного сигнала и подгруппы каналов. Изменить источник
сигнала можно на странице "Preamp Config" (Конфигурация предусилителя).
Каналы Aux Return 1-8 предварительно настроены для использование 6
дополнительных входных сигналов и 2 выходов воспроизведения через USB,
однако также могут быть сконфигурированы на использование любых других
доступных сигналов внутренней системы пульта.
Каналы FX Return 1L-4R управляют 4 выходными стерео-сигналами цепи
внешнего управления FX1-4.
