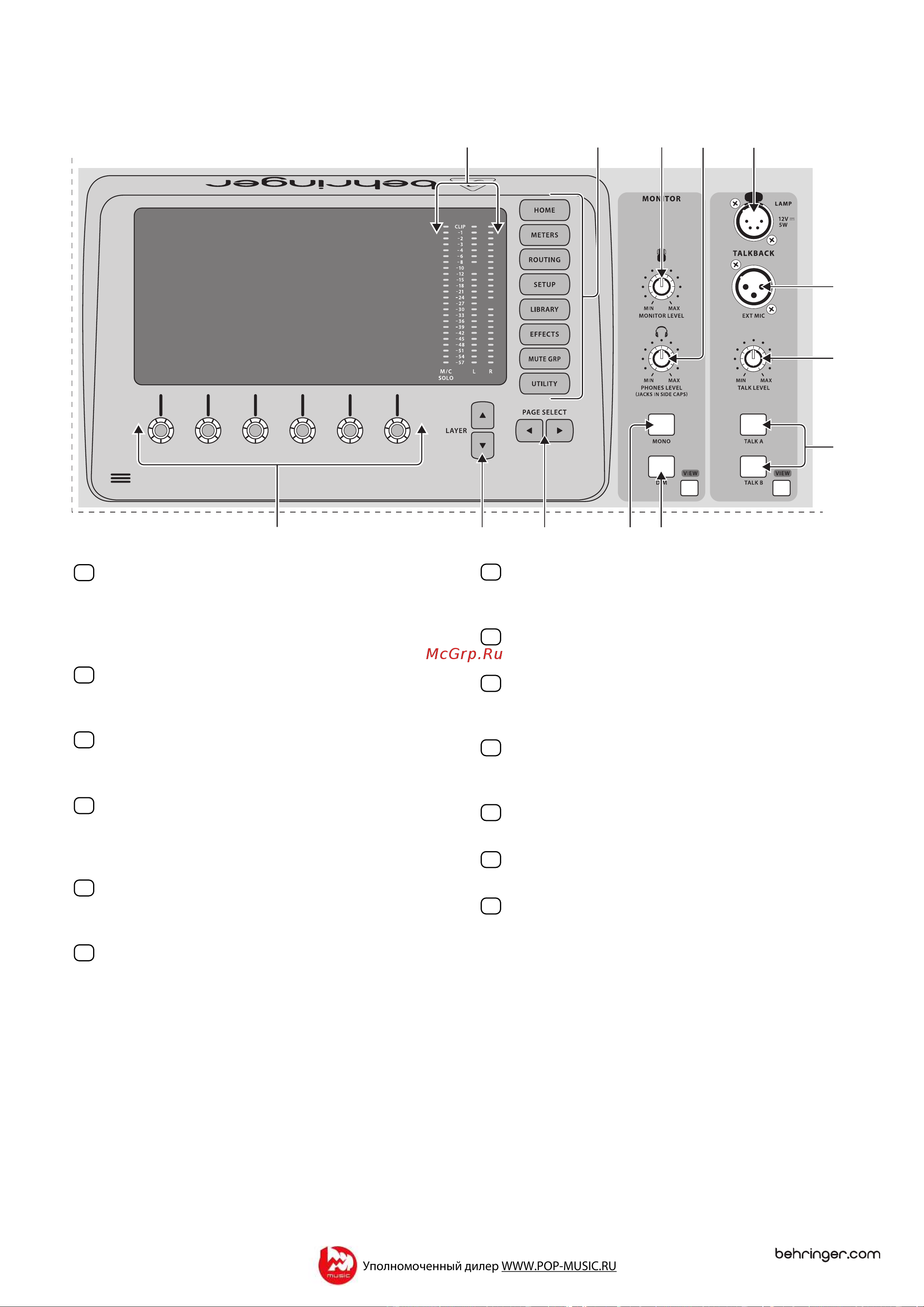

Цифровой микшер Х32 – Руководство пользователя 15
2.3 Отображение и контроль параметров
НАЖИМНЫЕ ЭНКОДЕРЫ – Эти 6 регуляторов служат для наст
ройки
параметров, отображаемых в нижней части основного дисплея. Если
параметр регулируется, на дисплее будет показана иконка с ручкой
регулятора. Если отображается иконка в виде прямоугольной кнопки,
то параметр включается/выключается нажатием на энкодер.
КНОПКИ "LAYER" – Некоторые экраны на основном дисплее имеют
более 6 редактируемых параметров, доступ к которым осуществляется
при нажатии кнопки "LAYER" со стрелкой вниз или вверх.
КНОПКИ "PAGE SELECT" – Используйте эти кнопки для прокрутки
доступных экранов или для подтверждения/отклонения определенных
действий.
ИЗМЕРИТЕЛЬНЫЕ ШКАЛЫ "L", "R" и "SOLO" – Шкалы "L" и "R" отоб-
ражают уровень стерео-сигнала на выходе главной шины "MAIN LR", а
шкала "Solo" показывает уровень сигнала всех каналов, на которых
нажата кнопка "Solo".
КНОПКИ ВЫБОРА ЭКРАНА ДИСПЛЕЯ – Нажмите одну из этих кнопок
для прямого перехода к экрану основного дисплея, настройки которого
необходимо редактировать.
РЕГУЛЯТОР "MONITOR" – Этим регулятором настраивается уровень
выходного сигнала на мониторы.
УРОВЕНЬ СИГНАЛА НА НАУШНИКИ – Установите этим регулятором
громкость звука на выходах на наушники, которые расположены с левой
и правой стороны микшера под заглушками.
КНОПКА "MONO" – Нажмите эту кнопку для вывода моно-сигнала на
мониторы.
КНОПКА "DIM" – Нажмите эту кнопку для подавления сигнала на
мониторы. Нажмите кнопку "View" для регулировки уровня подавления
сигнала и других параметров сигнала мониторов.
РАЗЪЕМ ПОДКЛЮЧЕНИЯ ЛАМПЫ – Подключите к этому разъему
стандартную осветительную лампу 12В, 5Вт на гибкой подставке для
подсветки пульта.
РАЗЪЕМ МИКРОФОНА ДВУСТОРОННЕЙ СВЯЗИ – Подключите к этому
XLR-разъему микрофон для двусторонней связи с музыкантом на сцене.
РЕГУЛЯТОР "TALK LEVEL" – Этот регулятор устанавливает уровень
сигнала с микрофона двусторонней связи.
КНОПКИ "TALK A" и "TALK B" – Этими кнопками выбирается место
подачи сигнала от микрофона двусторонней связи. Нажмите кнопку
"View" для настройки тракта прохождения сигнала двусторонней связи
для кнопок А и В.
21
15
22
16
23
17
24
18
25
26
19
27
20
VIEWVIEW
(16) (23)
(20)
(26)
(25)
(17) (22)
(27)
(21)(19)(18)
(15)
(24)
