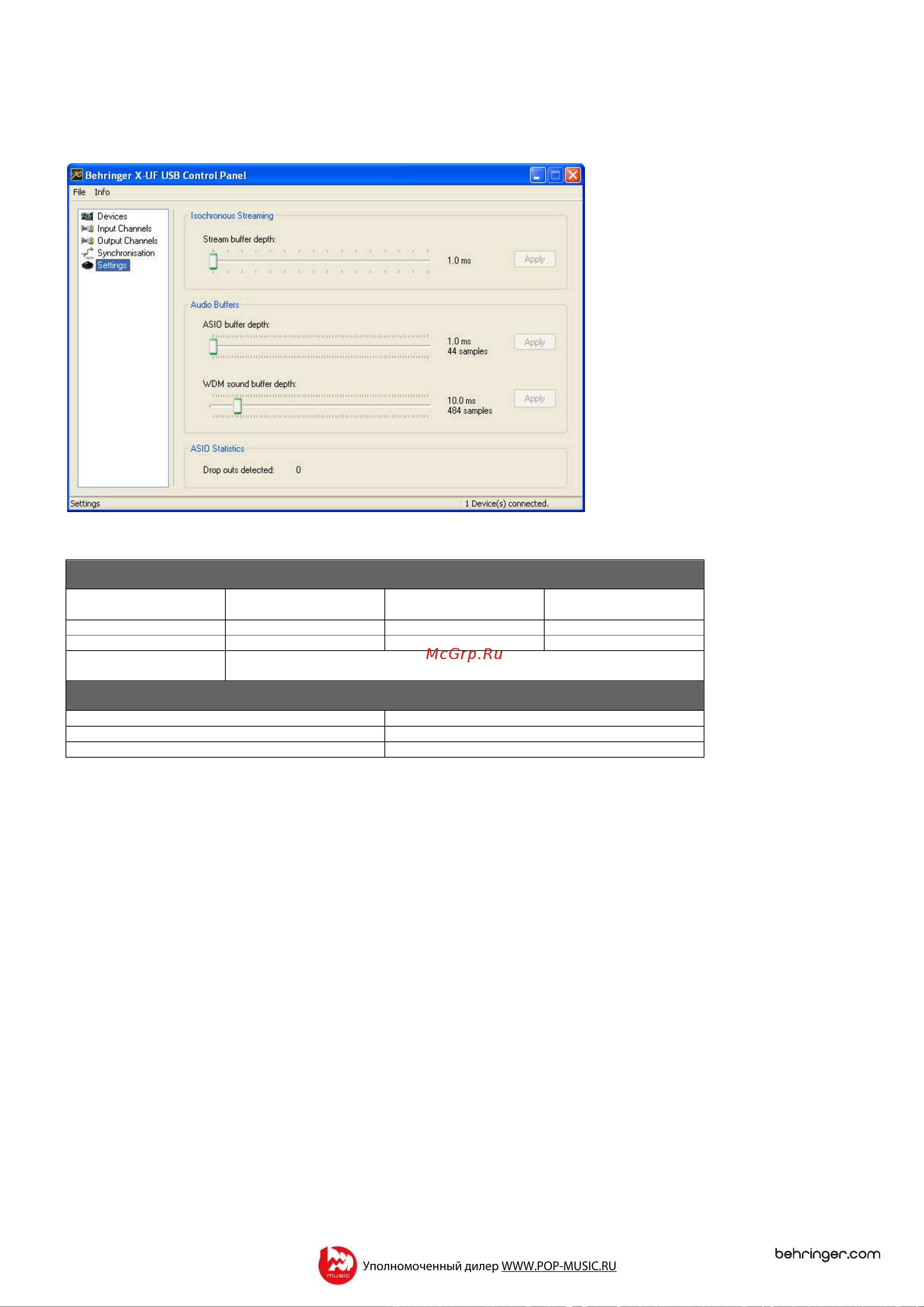

Цифровой микшер Х32 – Руководство пользователя 41
На экране настроек "Settings" можно настроить размер потокового буфера
(Stream buffer depth), буфера ASIO (ASIO buffer depth) и буфера звука WDM
(WDM sound buffer depth). При обнаружении выпадений сигнала (строка Drop
outs detected), размер буфера следует увеличить.
6.3 Технические характеристики карты XUF
Характеристики карты расширения XUF
Интерфейс MIDI
Каналы аудио-входов 24 бит,
44.1/48кГц
Каналы аудио-выходов 24 бит,
44.1/48кГц
IEEE1394/FireWire 1 вход х 1 выход 32, 16 или 8 32, 16 или 8
Высокоскоростной USB2.0 1 вход х 1 выход 32, 16 или 8 32, 16 или 8
Дистанционное управление
станцией DAW
Стандартное, эмуляция контроллера HUI и Mackie Control (через USB или FireWare)
Характеристики режимов работы карты расширения XUF
Интерфейс Минимальная циклическая задержка
IEEE1394/FireWire < 7 мс *
Высокоскоростной USB2.0 < 12 мс *
* Зависит от производительности и типа компьютерной системы
Рекомендуемая минимальная конфигурация системы
Компьютер с Windows - Процессор Core 2 Duo, 2 ГГц
- Порт USB2.0 или IEEE1394 FireWire 400
- Память ОЗУ 1 Гб
Компьютер Mac - Процессор 1.5 ГГц
- Порт USB2.0 или IEEE1394 FireWire 400
- Память ОЗУ 512 Мб
Рекомендуемые операционные системы
Windows: XP 32-бита SP2 или выше, Win7 32-бита,
Win7 64-бита (Драйверы ASIO для карты XUF
поставляются)
Mac OSX: 10.5 Leopard, 10.6 Snow Leopard,
10.7 Lion (совместимая с CoreAudio)
СОВЕТ: При использовании карты XUF с Mac OS и FireWire, процессор CoreAudio
может не всегда автоматически отображать карту XUF как MIDI-интерфейс.
Если необходимо использовать функцию дистанционного управления
станцией DAW через FireWire, рекомендуется выполнить ручное
сканирование командой из диалогового окна "AUDIO/MIDI Setup".
