Цифровой микшер Х32 – Руководство пользователя 17

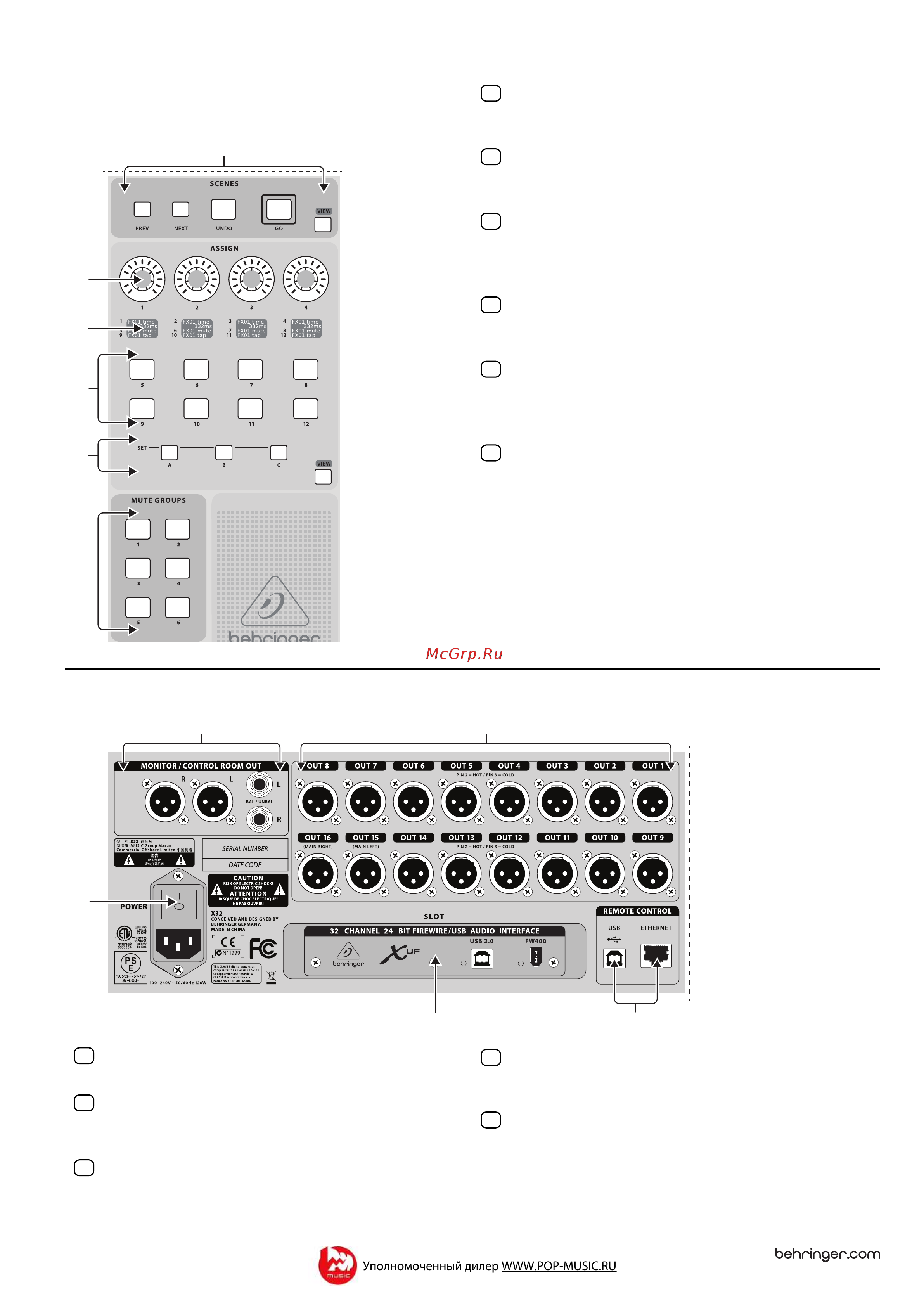

2.5 Сцены, назначение параметров, группы
каналов блокировки звука
ГРУППЫ КАНАЛОВ БЛОКИРОВКИ ЗВУКА – Нажмите одну из этих
кнопок для включения необходимой группы каналов блокировки звука.
Подробнее см. Раздел "Указания по эксплуатации".
КНОПКИ ВЫБОРА НАБОРА НАСТРОЕК – Нажмите одну из этих кнопок
для активации одного из трех наборов элементов управления,
назначаемых пользователем.
НАЗНАЧАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ КНОПКИ – Назначьте эти кнопки на
переключение различных параметров для немедленного доступа к часто
используемым функциям. Подробнее см. Раздел "Указания по
эксплуатации".
НАЗНАЧАЕМЫЕ МИНИ-ДИСПЛЕИ – Эти мини-дисплеи показывают
краткую информацию по назначенным параметрам активного набора
элементов управления.
НАЗНАЧАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ РЕГУЛЯТОРЫ – Назначьте эти
четыре регулятора на настройку различных параметров для
немедленного доступа к часто используемым функциям. Подробнее см.
Раздел "Указания по эксплуатации".
КНОПКИ ВЫБОРА СЦЕН – Используйте эти кнопки для выбора и
активации сохраненных сцен. Подробнее см. Раздел "Указания по
эксплуатации".
41
42
43
44
45
46
2.6 Разъемы подключения на задней панели
ВЫХОДЫ НА МОНИТОРЫ – Подключите к этим выходам пару
студийных мониторов, используя разъемы XLR или TRS ¼ дюйма.
ВЫХОДЫ 1-16 – Выводите аудио-сигнал на внешнее оборудование,
подключаемое через XLR-разъемы. На выходы 15 и 16 по умолчанию
выводится сигнал главной стерео-шины "MAIN LR".
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ – Используйте этот выключатель для
включения/выключения питания микшера.
КАРТА XUF USB/FireWare – Используется для передачи до 32 каналов
аудио-сигнала на компьютер и с компьютера через интерфейсы USB2.0
или FireWare 400.
РАЗЪЕМЫ ДЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ – Подключите ПК к
разъему USB или Ethernet для дистанционного управления микшером.
47
50
48
51
49
VIEW
VIEW
(45)
(44)
(43)
(42)
(41)
(46)
(50) (51)
(49)
(47) (48)
