18 Цифровой микшер Х32 – Руководство пользователя

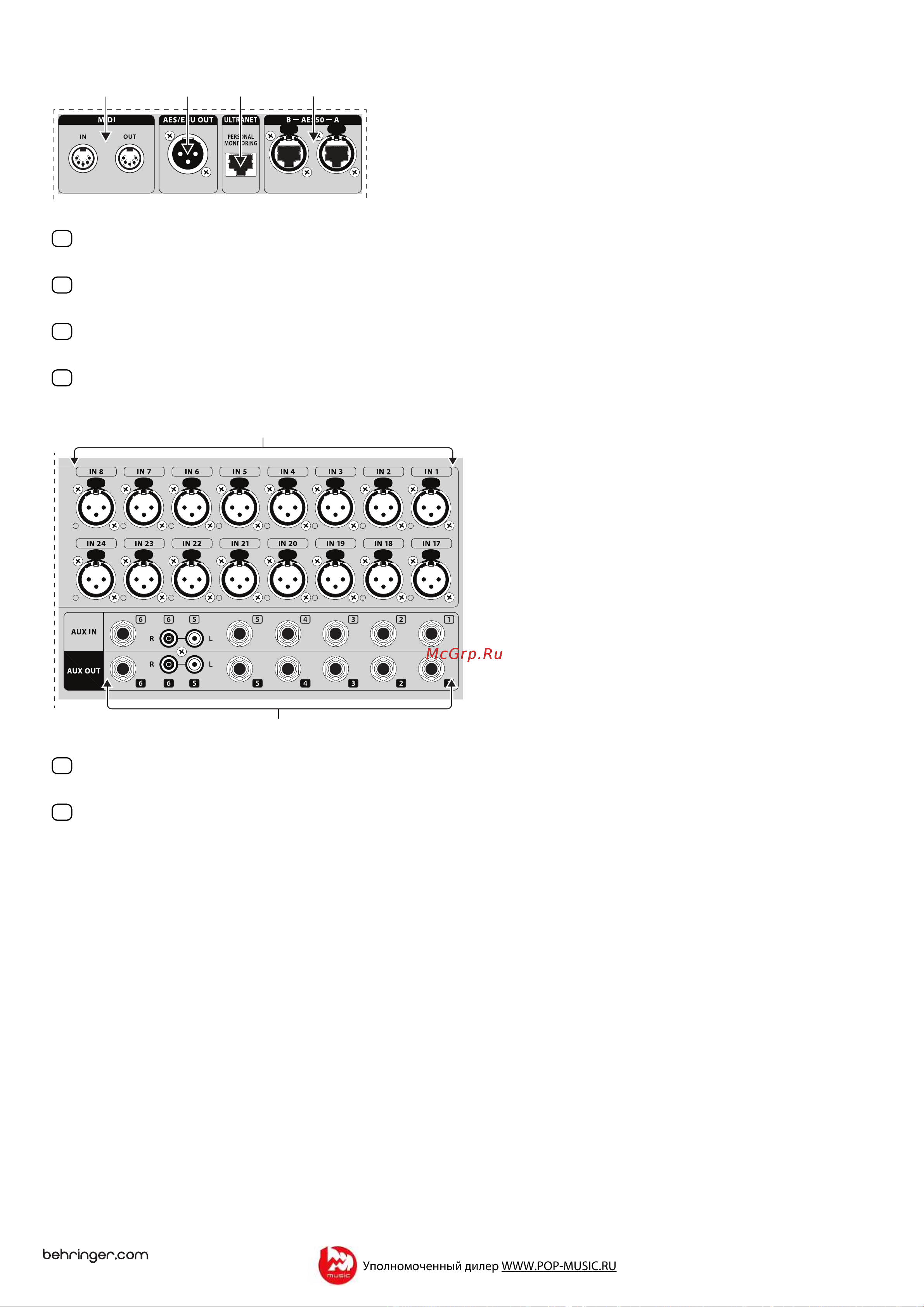

ВХОДЫ/ВЫХОДЫ MIDI – Передавайте и принимайте MIDI-команды
через 5-контактные разъемы DIN.
ВЫХОД AES/EBU – Выводите цифровой аудио-сигнал AES/EBU через 3-
контактный разъем XLR.
ИНТЕРФЕЙС ULTRANET – При помощи кабеля Ethernet, подключите к
этому разъему систему персонального мониторинга BEHRINGER P-16.
ИНТЕРФЕЙС AES50 A/B – Передавайте и принимайте 96 цифровых
аудио-каналов, используя кабели Ethernet.
52
53
54
55
ВХОДЫ 1-32 – Подключайте источники аудио-сигнала к входным
разъемам XLR.
ВХОДЫ/ВЫХОДЫ AUX – Подключайте дополнительные входы "AUX
IN" и дополнительный выходы "AUX OUT" к внешнему оборудованию
при помощи разъемов TRS ¼ дюйма или RCA.
56
57 57
(52) (53) (54) (55)
(56)
(57)
