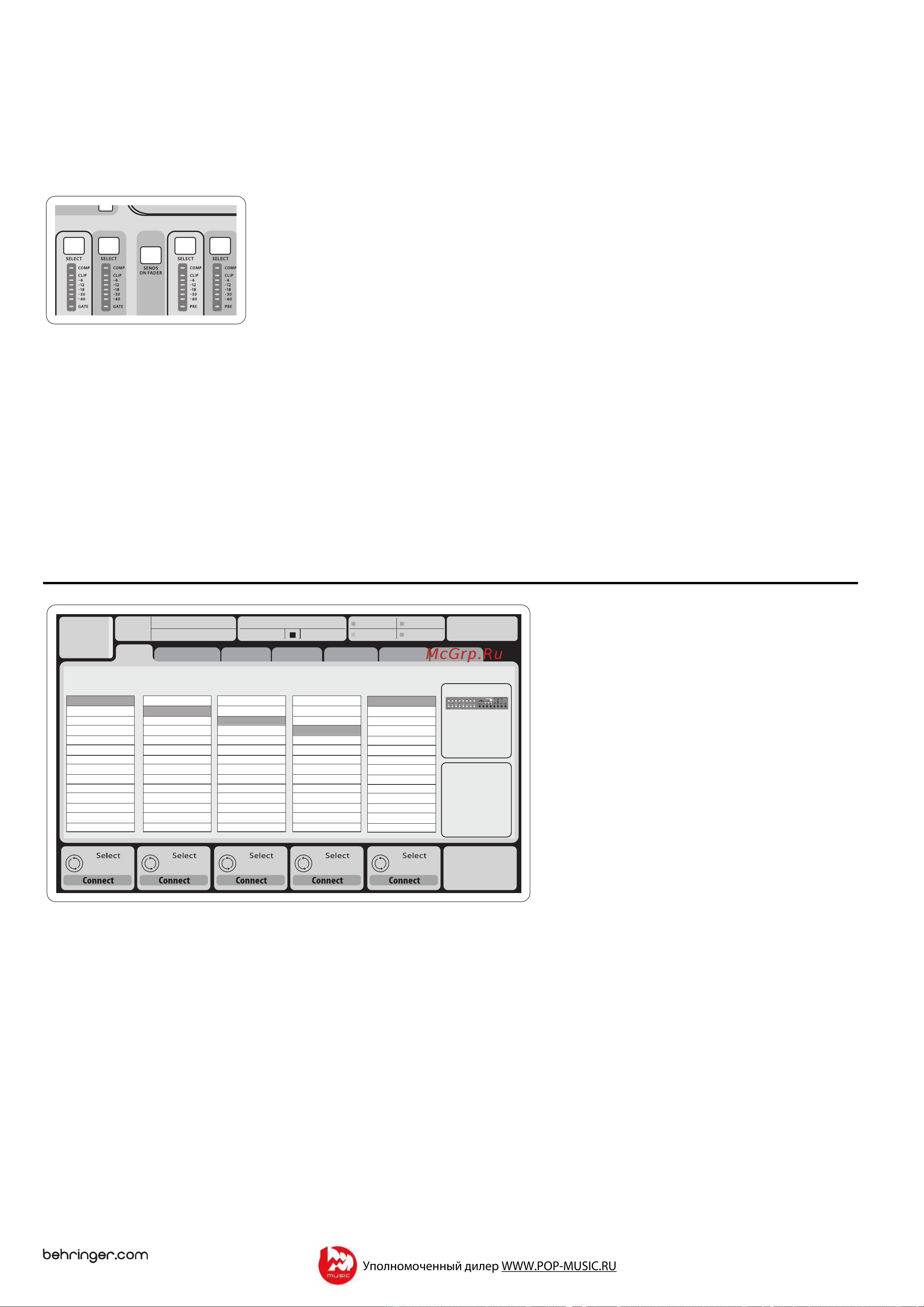

10 Цифровой микшер Х32 – Руководство пользователя
Функция "Sends On Faders"
В микшерном пульте Х32 имеется очень полезная функция, доступная при
нажатии кнопки "Sends 0n Faders", которая расположена между двумя
секциями фейдеров.
Функция "Sends 0n Faders" помогает определить уровень сигнала каналов,
направляемых на любую из 16 шин смешанного сигнала. Эта функция
работает только для шин смешанного сигнала 1-16 и НЕ ВЛИЯЕТ на группы
каналов DCA и шины главного микса или матрицы. Функция "Sends 0n Faders"
работает двумя удобными способами для охвата наиболее часто
встречающихся ситуаций в ходе мероприятия живого звука:
При подготовке контрольного микса для монитора отдельного
музыканта
Выберите шину сигнала (1-8, 9-16), который должен подаваться на
монитор музыканта на сцене
Нажмите кнопку "Sends 0n Faders" (кнопка будет подсвечена)
Выберите один из трех уровней входных каналов (CH 1-16, CH 17-32, Line-
Aux/FX Ret)
До тех пор, пока функция "Sends 0n Faders" остается активной, все фейдеры
секции входных каналов (в левой части пульта) будут регулировать уровни
сигналов, подаваемых на выбранную шину смешанного сигнала для
монитора
При проверке/изменении направления подачи выбранного
входного сигнала
Выберите входной канал в левой части пульта
Нажмите кнопку "Sends 0n Faders" (кнопка будет подсвечена)
Выберите уровень шины смешанного сигнала 1-8 или 9-16
Фейдеры шин смешанного сигнала (в правой части пульта) теперь будут
регулировать уровень выводимых сигналов (Send) от выбранного входного
канала (в левой части пульта)
Использование функции "Sends 0n Faders" двумя способами (выбор входного
или выходного канала) является отличительной особенностью пульта Х32.
Разводка входов/выходов
На задней панели микшера Х32 имеется 32 аналоговых входа XLR с
микрофонными предусилителями, 16 выходов XLR и 6 каналов
подачи/возврата сигналов после добавления эффектов (Aux Send / Aux
Return). Кроме этого имеется два порта AES50, каждый из которых
поддерживает 48 входных и 48 выходных каналов, а так же слот карты для
подключения 32 входных и 32 выходных каналов к компьютеру и от
компьютера через порт USB 2.0 или IEEE1394 (FireWire).
Входные сигналы могут подаваться на внутренний процессор аудио-
обработки микшерного пульта в виде блоков по 8 сигналов от любых
указанных выше источников.
Замечание: Все блоки сигналов, направляемых на аудио-обработку, будут
автоматически подключены к соответствующим входным каналам.
Ch01
01:
0:00 - 0:00
A: S16 A: 48K
B: - C: XUF
: 19
01
home
aux out
analog out
p16 out
card out aes50-a aes50-b
13:45
Inputs 1-8 Inputs 17-24Inputs 9-16
Channel Processing Block Patch
Inputs 25-32 Aux In 1-4
Connected Devices
Local In 1-8
Local In 9-16
Local In 17-24
Local In 25-32
AES50 A1-8
AES50 A9-16
AES50 A17-24
AES50 A25-32
AES50 A33-40
AES50 A41-48
AES50 B1-8
AES50 B9-16
AES50 B17-24
AES50 A25-32
Local In 1-8
Local In 9-16
Local In 17-24
Local In 25-32
AES50 A1-8
AES50 A9-16
AES50 A17-24
AES50 A25-32
AES50 A33-40
AES50 A41-48
AES50 B1-8
AES50 B9-16
AES50 B17-24
AES50 A25-32
Local In 1-8
Local In 9-16
Local In 17-24
Local In 25-32
AES50 A1-8
AES50 A9-16
AES50 A17-24
AES50 A25-32
AES50 A33-40
AES50 A41-48
AES50 B1-8
AES50 B9-16
AES50 B17-24
AES50 A25-32
Local In 1-8
Local In 9-16
Local In 17-24
Local In 25-32
AES50 A1-8
AES50 A9-16
AES50 A17-24
AES50 A25-32
AES50 A33-40
AES50 A41-48
AES50 B1-8
AES50 B9-16
AES50 B17-24
AES50 A25-32
Aux 1-4
Local 1-4
AES50 A1-4
AES50 B1-4
Card 1-4
AES50 A
AES50 B
