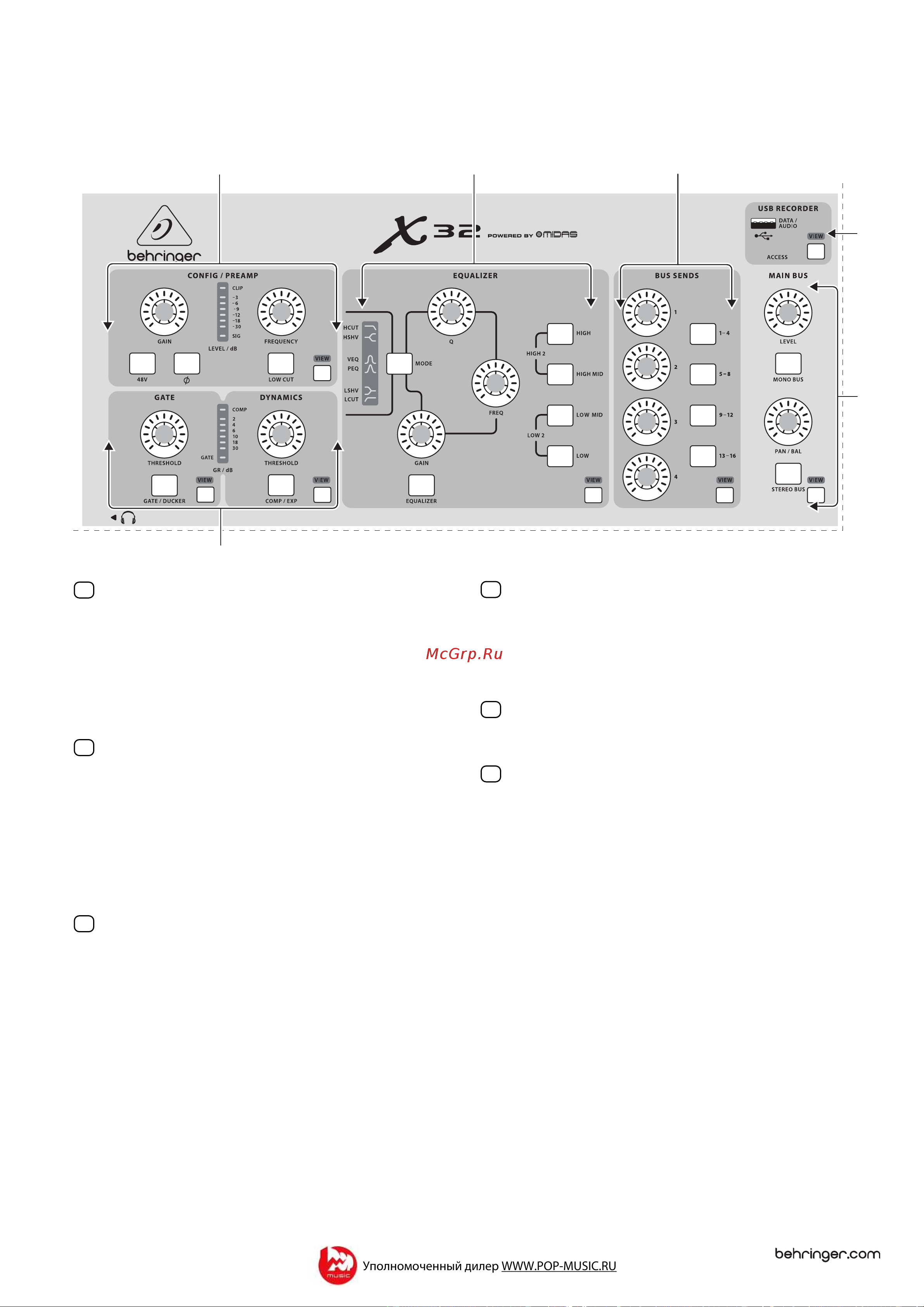

Цифровой микшер Х32 – Руководство пользователя 13
2. Вызываемые настройки
2.1 Секция обработки канала
ПРЕДУСИЛИТЕЛЬ – Используйте рег
улятор "Gain" для настройки
коэффициента усиления предусилителя выбранного канала. Нажмите
кнопку "48V", если необходимо включить фантомное питание для
конденсаторного микрофона. Измерительная шкала отображает
уровень сигнала выбранного канала. Нажмите кнопку "Low Cut" и
регулятором "Frequency" выберите желаемую частоту фильтра ВЧ для
подавления нежелательных низких частот. Нажмите кнопку "View" для
доступа к остальным параметрам на экране основного дисплея.
ШУМОПОДАВИТЕЛЬ/КОМПРЕССОР – Нажмите кнопку "Gate/Ducker"
для включения шумоподавителя и настройте порог срабатывания
регулятором "Threshhold". Нажмите кнопку "Comp/Exp" для включения
компрессора и настройте порог срабатывания регулятором
"Threshhold". Когда уровень сигнала по измерительной шкале падает
ниже выбранного порога срабатывания шумоподавителя, звук в канале
будет отключен. Когда уровень сигнала достигает порога срабатывания
компрессора, пиковый уровень будет снижен. Нажмите кнопку "View"
для расширенного доступа к параметрам на основном дисплее.
ЭКВАЛАЙЗЕР – Нажмите кнопку "Equalizer" для включения
эквалайзера. Выберите один из 4 частотных диапазонов кнопкой "High"
(ВЧ), "High Mid" (ВЧ-СЧ), "Low Mid" (СЧ-НЧ) или "Low" (НЧ). Нажмите
кнопку "Mode" (Режим) для переключения между различными
характеристиками эквалайзера. Регулятором "Freq" выберите нужную
частоту, затем настройте ширину рабочей полосы вокруг выбранной
частоты регулятором "Q". Теперь, усильте или подавите сигнал
выбранной частоты регулятором "Gain". Нажмите кнопку "View" для
показа более подробных опций редактирования параметров на
основном дисплее.
СИГНАЛ НА ВНЕШНИЕ ЦЕПИ ОБРАБОТКИ – Используйте 4 набора
каналов и рядом расположенные регуляторы для быстрой настройки
уровня сигнала, подаваемого от соответствующих шин на внешние цепи
обработки. Нажмите кнопку "View" для вывода более подробной
информации по редактированию параметров и разводке сигналов на
экране основного дисплея.
ЗАПИСЫВАЮЩЕЕ УСТРОЙСТВО USB – Подключите FLASH-накопитель
для установки обновлений программного обеспечения или для записи
живого выступления. Подробнее см. Раздел "Указания по эксплуатации".
ГЛАВНАЯ ШИНА – Нажмите кнопку "Mono Bus" или "Stereo Bus" для
назначения канала на главную шину моно или стерео-сигнала. Если
выбрана шина стерео-сигнала, регулятором панорамы "Pan/Bal" можно
отрегулировать положение канала в стерео-сигнале. Регулятор "Level"
устанавливает общий уровень сигнала, подаваемого на главную шину
моно-сигнала "MAIN C". Нажмите кнопку "View" для вывода более
подробной информации по редактированию параметров на экране
основного дисплея
