14 Цифровой микшер Х32 – Руководство пользователя

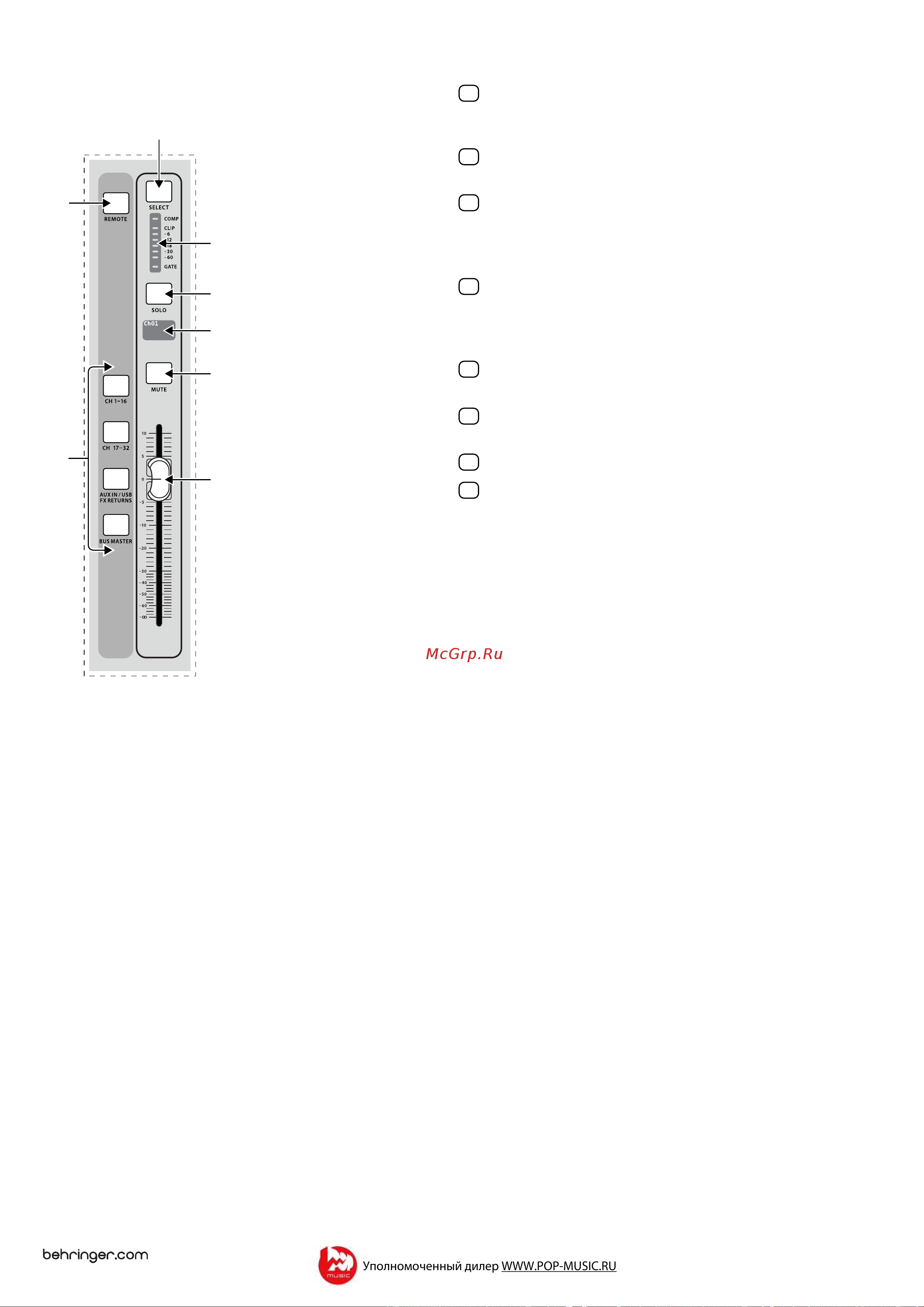

2.2 Полосы входных каналов
ВЫБОР УРОВНЯ КАНАЛОВ – С помощью этих 4 кнопок выберите
уровень каналов 1-16, 17-32, Aux/USB/FX Returns или Bus Masters. Кнопка
выбранного уровня каналов будет подсвечена.
КНОПКА "REMOTE" – Нажмите эту кнопку для активации удаленного
управления от станции цифровой обработки звука (DAW).
КНОПКА "SELECT" – Нажмите эту кнопку для выбора входа или шины (в
зависимости от установленного уровня каналов), сигнал которой будет
регулироваться элементами управления секции обработки канала и
основного дисплея.
ИЗМЕРИТЕЛЬНАЯ ШКАЛА – Эта шкала отображает уровень сигнала на
входе или шине (в зависимости от установленного уровня каналов).
Индикаторы "Gate" и "Comp" светятся при активном состоянии
шумоподавителя и компрессора, соответственно.
КНОПКА "SOLO" – Нажмите эту кнопку для вывода сигнала выбранного
канала на шину "Solo".
МИНИ-ДИСПЛЕЙ – На этом цветном ЖК-дисплее выводится номер,
название, источник входного сигнала и иконка для канала.
КНОПКА "MUTE" – Нажмите эту кнопку для выключения звука канала.
ФЕЙДЕР – Используйте этот регулятор для установки уровня сигнала
канала или сигнала Send, подаваемого от шины на внешнюю обработку в
режиме "Sends 0n Faders". Фейдеры автоматически будут
устанавливаться в положение согласно текущим настройкам при
изменении уровней каналов и функций.
7
8
9
10
11
12
13
14
(9)
(8)
(10)
(11)
(12)
(13)
(14)
(7)
