16 Цифровой микшер Х32 – Руководство пользователя

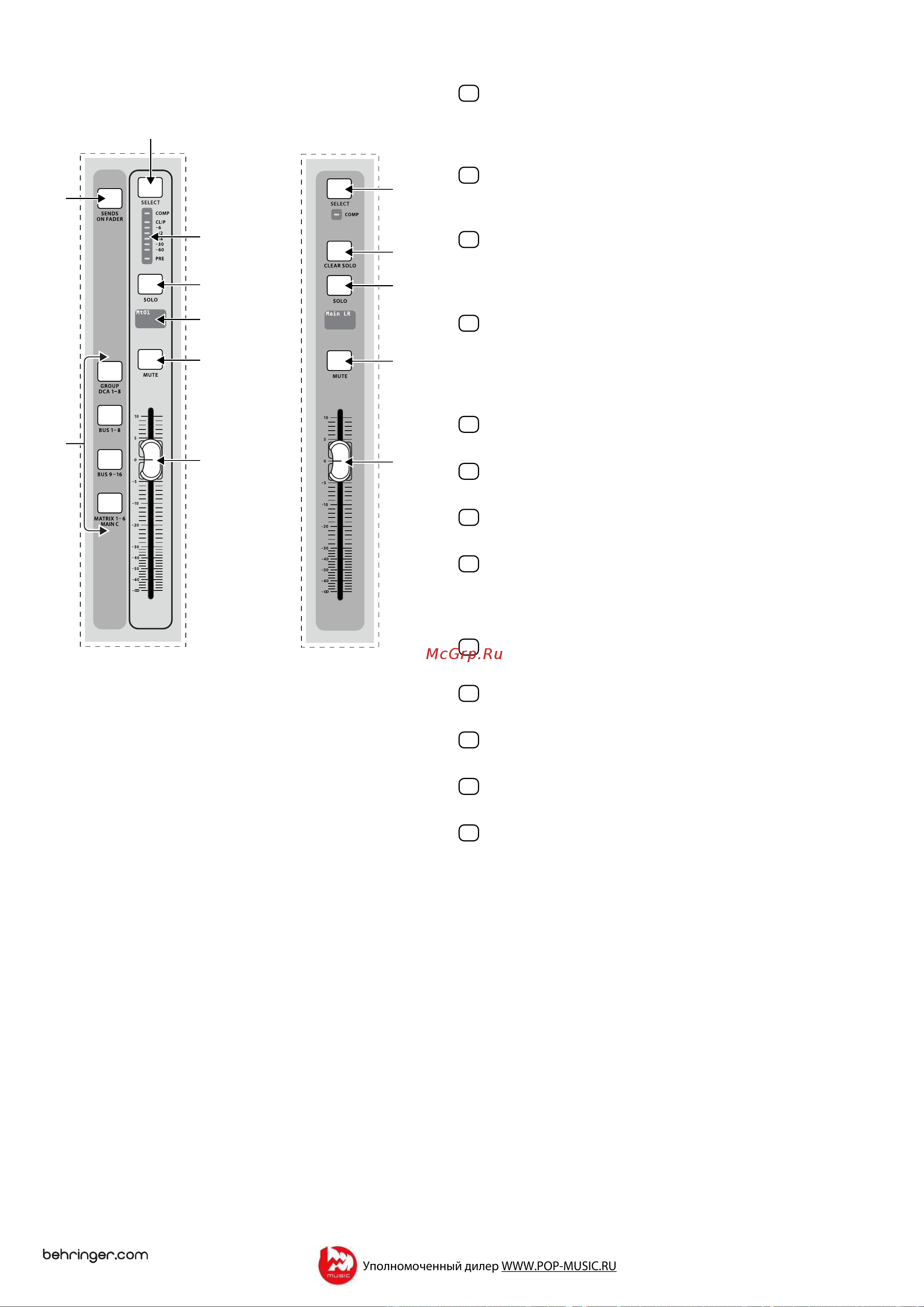

2.4 Полосы групп/шин
УРОВНИ ГРУПП/ШИН – С помощью этих кнопок выберите группы
каналов DCA, шины смешанного сигнала 1-8 или 9-16, или шины матриц
1-6 и главную центральную шину "MAIN C". Кнопка выбранного уровня
групп/шин будет подсвечена.
КНОПКА "SENDS 0N FADERS" – Нажмите эту кнопку для активации
функции "Sends 0n Faders". Подробнее см. Раздел "Указания по
эксплуатации".
КНОПКА "SELECT" – Нажмите эту кнопку для выбора группы каналов
DCA или шины смешанного сигнала (в зависимости от установленного
уровня групп/шин), сигнал которой будет регулироваться элементами
управления секции обработки канала и основного дисплея.
ИЗМЕРИТЕЛЬНАЯ ШКАЛА – Эта шкала отображает уровень сигнала
группы каналов DCA или шины смешанного сигнала (в зависимости от
установленного уровня групп/шин). Индикатор "PRE" светится при подаче
входного сигнала из точки перед фейдером, а "COMP" при активном
состоянии компрессора.
КНОПКА "SOLO" – Нажмите эту кнопку для вывода сигнала выбранной
группы каналов DCA или шины смешанного сигнала на шину "Solo".
МИНИ-ДИСПЛЕЙ – На этом цветном мини-дисплее выводится номер,
название, источник входного сигнала и иконка для матрицы/шины.
КНОПКА "MUTE" – Нажмите эту кнопку для выключения звука группы
каналов DCA или шины смешанного сигнала.
ФЕЙДЕР – Используйте этот регулятор для установки уровня сигнала в
шине. Фейдеры автоматически будут устанавливаться в положение
согласно текущим настройкам при изменении уровней каналов и
функций.
КНОПКА "MAIN SELECT" – Нажмите эту кнопку для выбора главной
стерео-шины "MAIN LR" для редактирования.
КНОПКА "CLEAR SOLO" – Нажмите эту кнопку для удаления всех
источников сигнала, назначенных на шину "Solo".
КНОПКА "MAIN SOLO" – Нажмите эту кнопку для вывода сигнала
главной стерео-шины "MAIN LR" на шину "Solo".
КНОПКА "MAIN MUTE" – Нажмите эту кнопку для выключения звука
главной стерео-шины "MAIN LR".
ГЛАВНЫЙ ФЕЙДЕР – Используйте этот регулятор для установки уровня
сигнала в главной стерео-шине "MAIN LR".
28
29
30
31
32
33
34
35
36
37
38
39
40
(30)
(29)
(31)
(36)
(37)
(38)
(39)
(40)
(32)
(33)
(34)
(35)
(28)
Уполномоченный дилер WWW.POP-MUSIC.RU
