Цифровой микшер Х32 – Руководство пользователя 9

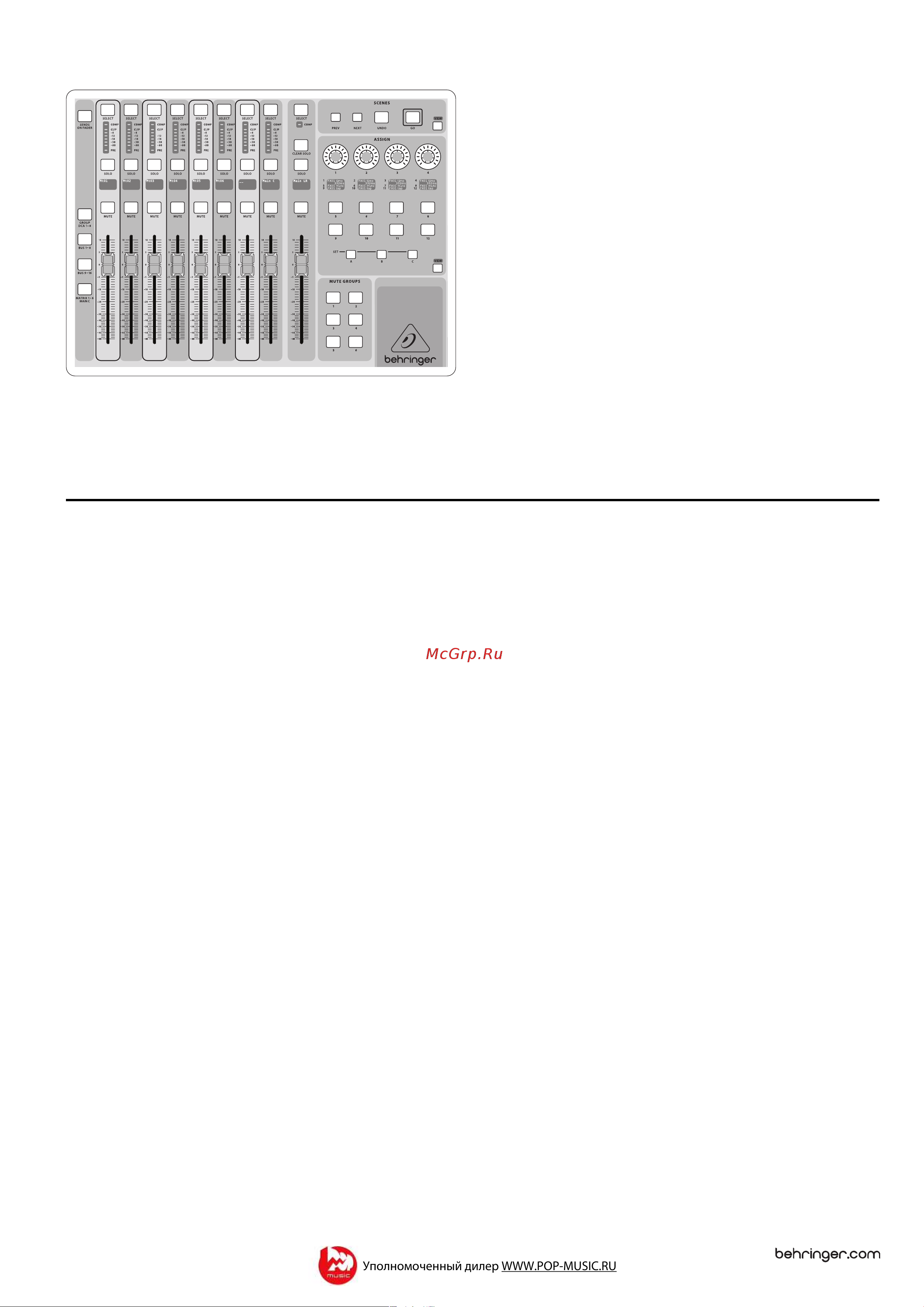

Полосы групп и шин смешанного сигнала
Данная секция пульта имеет 8 полос каналов, которые подразделяются на
следующие уровни:
"Group DCA 1-8" (8 групп каналов усилителей с цифровым управлением)
"Bus 1-8" (Каналы шин смешанного сигнала 1-8)
"Bus 9-16" (Каналы шин смешанного сигнала 9-16)
"MATRIX 1-6/MAIN C" (Матрицы 1-6 и главная моно-шина "MAIN C")
В данной секции так же имеется фейдер выходного сигнала главной стерео-
шины "Main LR", который всегда активен независимо от выбранного
банка/уровня каналов.
При использовании уровня "Group DCA 1-8", можно выводить на шину "Solo"
или блокировать звук отдельных групп каналов DCA, однако эти группы
невозможно выбрать. Для редактирования названий, иконок и цветов для
DCA-групп, перейдите на страницу "dca groups" экрана настройки "SETUP".
При использовании любого уровня выходных шин, учтите, что нижний
светодиод шкалы индикации уровня сигнала засвечивается в том случае, если
на соответствующую шину подается сигнал, взятый перед фейдером
выбранного канала.
Различные назначения (Группы каналов DCA, группы каналов
блокировки звука, элементы управления)
Назначение групп каналов DCA
Благодаря наличию двух отдельных групп фейдеров (входы слева и выходы
справа), задача назначения каналов или шин виртуальным группам DCA
решается достаточно просто. Переключитесь на уровень "Group DCA 1-8" и,
удерживая нажатой кнопку "Select" соответствующей группы DCA, нажимайте
кнопки "Select" всех входных каналов, которые необходимо назначить на
указанную группу DCA. Можно также нажать кнопку "Select" группы DCA,
чтобы узнать, какие входные каналы уже назначены на эту группу. Кнопки
"Select" назначенных входных каналов будут подсвечены.
Назначение групп каналов блокировки звука
Процесс назначения группы каналов блокировки звука похож на описанный
выше, однако имеет дополнительную меру предосторожности, во избежание
случайной блокировки звука каналов во время музыкального шоу. Для
назначения входных/выходных каналов на одну из 6 групп блокировки звука
"Mute Groups" (управляемых кнопками справа от фейдера главной шины
"MAIN LR"), сначала необходимо нажать кнопку "MUTE GRP" рядом с
основным дисплеем. Затем, удерживая нажатой кнопку "Mute Groups" с
желаемым номером группы, выберите входные и выходные каналы, которые
будут назначены на данную группу блокировки звука. По завершении
назначения каналов, деактивируйте кнопку "MUTE GRP" рядом с основным
дисплеем. После этого 6 кнопок секции блокировки звука "Mute Groups" будут
работать согласно запрограммированным настройкам.
Назначаемые пользователем элементы управления
Секция назначаемых элементов управления имеет три набора регуляторов и
кнопок (А, В и С). В каждом наборе имеется 4 регулятора и 8 переключателей /
кнопок, при помощи которых можно вызывать 36 различных функций
микшера Х32.
Для назначения элементов управления:
Нажмите кнопку "View" в секции назначаемых элементов управления
"ASSIGN", чтобы получить доступ к изменению настроек
Выберите набор элементов управления (А, B или С), где нужно внести
изменения
Выберите один из 12 элементов управления, на который необходимо
назначить определенную функцию
Выберите контролируемую функцию/параметр и назначьте ее на
выбранный элемент управления
Обычно элемент управления используется для контроля параметра
отдельного канала, например, уровень посылаемого сигнала вокалиста на
добавление эффекта реверберации.
"Jump-to-page" (Переход на страницу) это специальная функция, которая не
влияет на параметры аудио-сигнала и служит для перехода на любую
указанную страницу основного дисплея. Кнопки, используемые ранее для
управления функцией "Jump-to-page", можно легко переназначить на
отображаемый в данный момент экран дисплея, удерживая в нажатом
состоянии
кнопку соответствующего набора настроек (A, B или C) и нажимая
жел
аемую кнопку. Этот метод более удобен, в сравнении с переназначением
функции "Jump-to-page" через меню назначения элементов управления.
VIEW
VIEW
–
6
Уполномоченный дилер WWW.POP-MUSIC.RU
