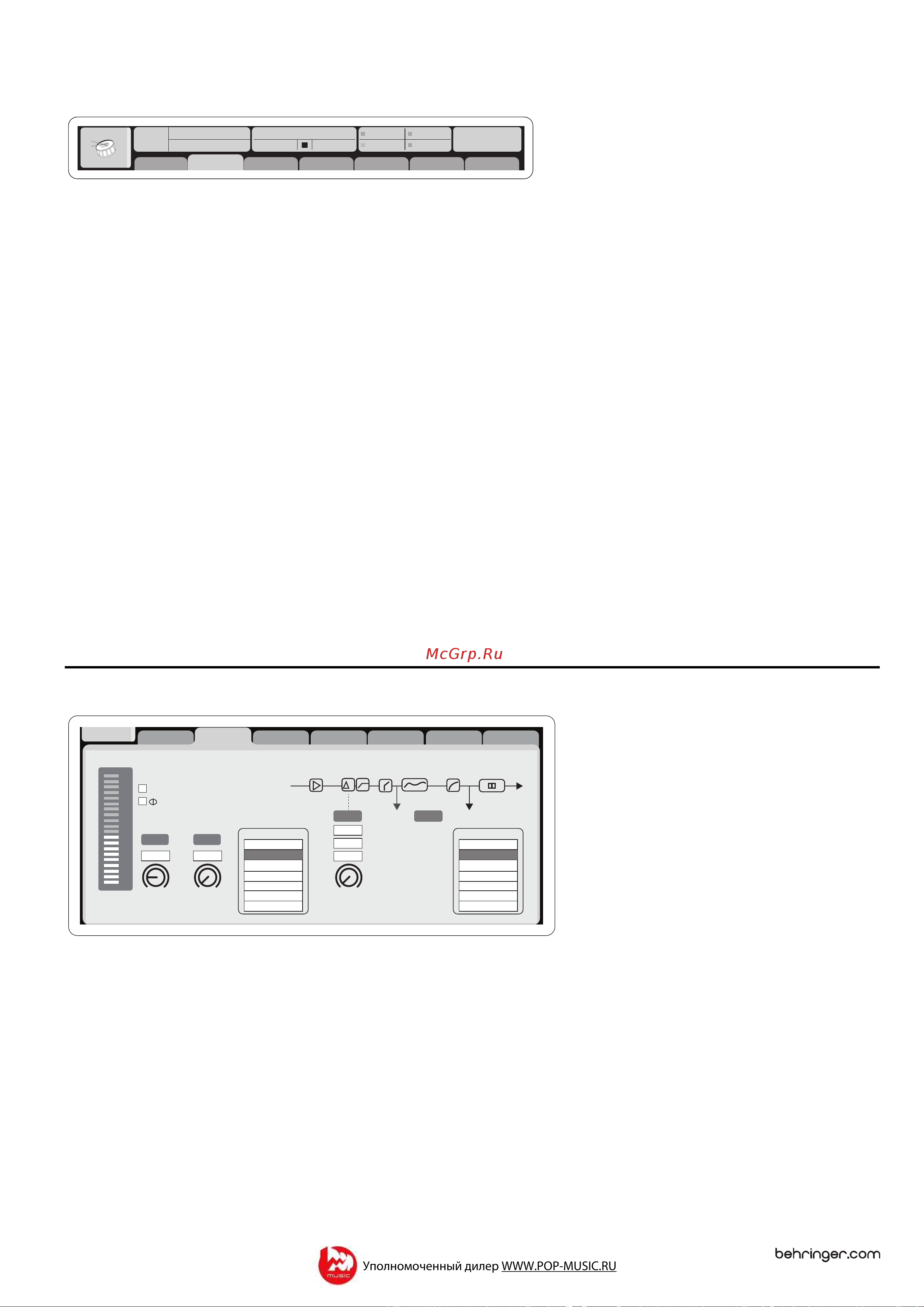

Цифровой микшер Х32 – Руководство пользователя 43
Глобальные элементы
Глобальные элементы отображаются в горизонтальном ряду в верхней части
экрана. Так как эти элементы являются важными параметрами пульта,
которые должны быть постоянно доступны пользователю, они всегда
присутствуют на дисплее, независимо от того, на каком экране в данный
момент находится пользователь.
Эти элементы следующие (слева-направо):
Индикатор канала: Отображает различные элементы выбранного канала:
1. Номер выбранного в данный момент канала входа или выхода
2. Заданное пользователем имя канала (если было назначено)
3. Цвет канала (если был назначен)
4. Иконка канала (если была назначена)
Индикатор музыкального шоу: Это число, отображаемое большим
шрифтом оранжевого цвета, указывает номер загруженного в данный
момент шоу.
Название/номер сцены: Это число, которое отображается темным
шрифтом небольшого размера, указывает номер загруженной в данный
момент сцены.
Файл устройств записи на карту USB: Здесь отображается название
активного файла, который в данный момент записывается или
воспроизводится.
AES50 A: Здесь отображается имя устройства, подключенного к порту А
интерфейса AES50 микшерного пульта. Зеленая квадратная иконка постоянно
светится при наличии правильного подключения через интерфейс AES50.
AES50 В: Здесь отображается имя устройства, подключенного к порту В
интерфейса AES50 микшерного пульта. Зеленая квадратная иконка постоянно
светится при наличии правильного подключения через интерфейс AES50.
Индикатор тактовой частоты / частоты дискретизации:
1. Отображает установленную частоту дискретизации пульта.
2. Зеленая квадратная иконка засвечивается при наличии правильно
заданной частоты дискретизации от внутреннего или внешнего
источника.
3. Отображает текущий источник тактовой частоты:
L: внутренний источник
A: порт А интерфейса AES50
B: порт В интерфейса AES50
C: карта XUF
Часы: Текущее время в формате часы : минуты : секунды
Основной вид
Основной вид находится в центральной части дисплея и имеет различные
блоки информации, в зависимости от выбранного экрана с настройками.
На основном виде отображается информация двух типов:
1. Информация только для чтения: Это визуальная информация, которая не
может быть изменена пользователем. Примером может быть график
частотной характеристики эквалайзера или компрессора.
2. Информация для редактирования: Это визуальная информация по
регулируемым параметрам, которые могут быть изменены
соответствующими элементами управления на панели пульта. Например,
во вкладке "home" главного экрана "HOME" отображается графический
регулятор усиления (чувствительности) входного канала. Этот регулятор
может изменять свое положение при повороте соответствующего
регулятора "GAIN" на верхней панели пульта в секции обработки канала.
Самая важная информация для любой категории экрана будет показываться
во вкладке (странице) "home". Тем не менее, большое количество экранов
содержат и другие страницы с полезной информацией. Эти страницы
представляются в виде "вкладок" в верхней части экрана. Каждая вкладка
имеет свое название для описания имеющихся функций. Переход между
вкладками осуществляется с помощью левой или правой кнопки "PAGE
SELECT".
Ch01
FatSnare
OpeningScene
02: next 0:00 - 0:00
A: S16 A: 48K
B: - C: XUF
: 15
01 15:33
home
cong
gate dyn eq sends main
Link Lo Cut
-6
-12
-18
-24
-30
-36
-42
-48
-54
clip
home gate dyn eq sends main
cong
Gain
48V
In
Pre PostIns
Delay
Lo Cut Delay
dB
+0.0
Hz
2.0
Reverse
t
ft
m
ms
0.3
0.10
0.03
Source
OFF
Input 01
Input 02
Input 03
Input 04
Input 05
Input 06
Insert
OFF
InsFX 1L
InsFX 1R
InsFX 2L
InsFX 2R
InsFX 3L
InsFX 3L
Insert Position
