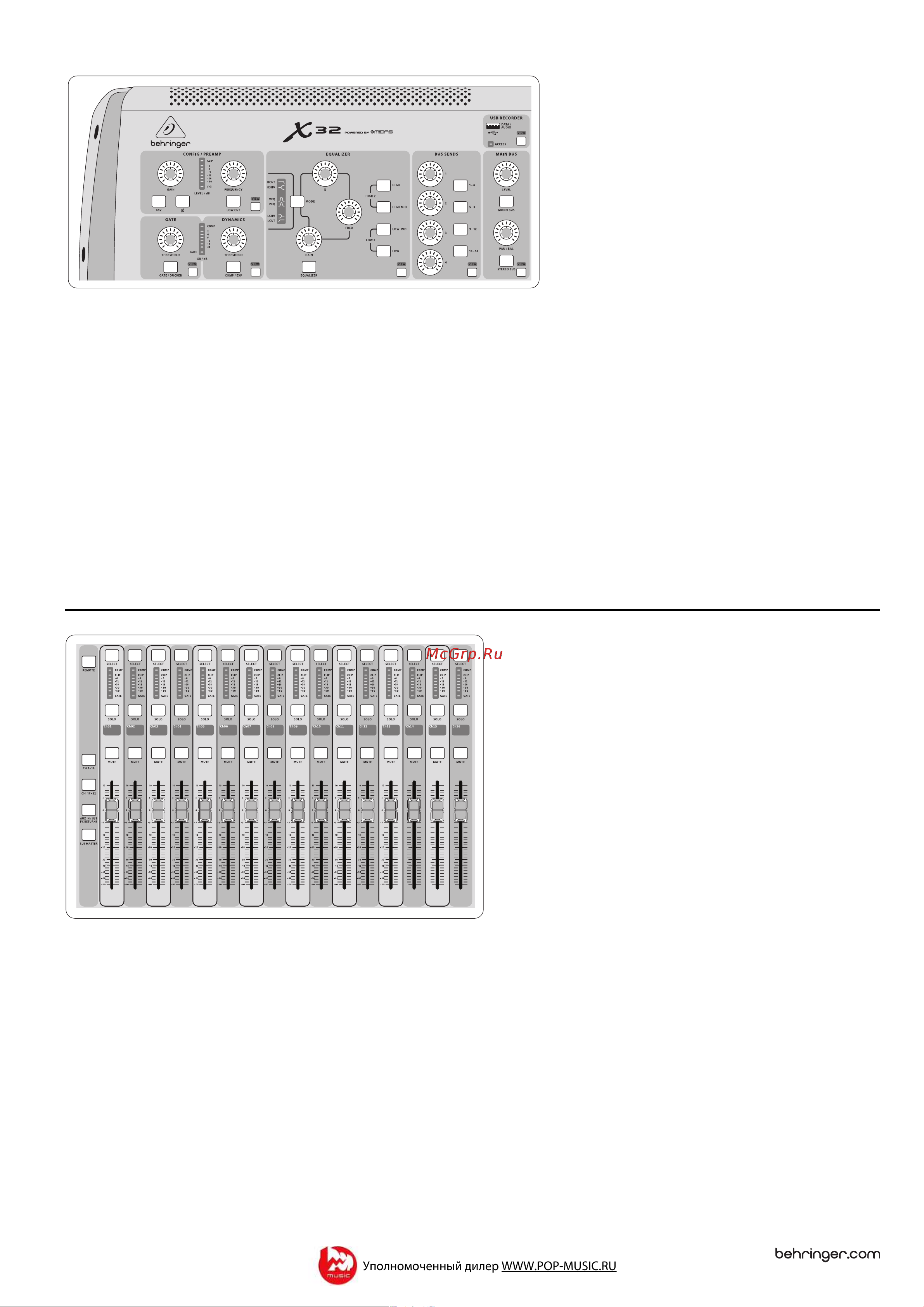

Цифровой микшер Х32 – Руководство пользователя 7
Секция обработки канала
Секция обработки канала микшера Х32 имеет специальные элементы
управления для установки самых важных параметров обработки звука. Для
активации элементов управления секции, просто нажмите кнопку "Select"
(Выбор) для желаемого входного или выходного канала.
В определенных блоках секции обработки канала (например, фильтр отсечки
нижних частот, шумоподавитель, эквалайзер и компрессор) имеется кнопка с
соответствующим названием, при нажатии на которую включается или
выключается выбранный эффект. Кнопка будет светиться при включенном
эффекте и оставаться темной, если эффект выключен.
Вокруг ручек регулировки секции обработки канала расположены
светодиодные индикаторы желтого цвета для указания величины
регулируемого параметра. Если регулятор находится в минимальном
положении или выключен, индикаторы не будут светиться, указывая на
недоступность соответствующего элемента управления или параметра для
выбранного канала. Например, если в данный момент выбрана шина
выходного канала, индикаторы и регулятор усиления не будут работать, т.к.
на шине выходного канала нет входного сигнала для регулировки.
Секция обработки канала состоит из следующих блоков:
Config/Preamp (Конфигурация/Предусилитель)
Gate, Dynamics (Шумоподавитель, Динамические эффекты)
Equalizer (Эквалайзер)
Bus Sends, Main Bus (Подача сигнала с шин, Шина главного микса)
Каждый из этих блоков соответствует этапам обработки выбранного канала и
имеет свою кнопку "View", нажатие на которую переключает основной
дисплей на страницу отображения соответствующих параметров для
выбранного блока.
Входные каналы
В верхней части каждого входного канала находится кнопка "Select", которая
используется для переключения элементов управления пользовательского
интерфейса и всех соответствующих параметров (секция обработки канала и
основной дисплей) на выбранный канал. Примите к сведению, что в любое
время можно выбрать только один канал (из 1-32 входных, 1-8
дополнительных AUX, 1L-4R каналов возврата сигнала после добавления
эффектов FX RETURN, 1-16 шин смешанного сигнала, главных шин LR/C или
1-6 каналов матриц). Группы каналов DCA (усилители с цифровым
управлением) не могут быть выбраны, т.к. эти группы управляют не одним, а
несколькими назначенными каналами.
Секция входных каналов располагается в левой части пульта и имеет 16
отдельных полос входных каналов с элементами управления. Эти 16 полос
управляют тремя разными уровнями входных каналов пульта:
Входные каналы 1-16
Входные каналы 17-32
Дополнительные входы AUX 1-6, воспроизведение с USB, каналы 1L-4R
возврата сигнала после добавления эффектов (FX RETURN)
Нажмите одну из кнопок с соответствующим названием уровня, которые
расположены в левой части секции входных каналов, для переключения полос
каналов на один из вышеперечисленных уровней. Подсвеченная кнопка будет
напоминать о выбранном уровне входных каналов.
Здесь так же имеется кнопка выбора четвертого уровня каналов "Bus Masters",
которая позволяет регулировать уровни сигналов на 16 шинах смешанного
сигнала, что бывает полезно при необходимости включить шины "Bus Masters"
в группу каналов DCA.
VIEWVIEWVIEWVIEW
VIEW
VIEW
VIEW
–
5
5
0
–
10
10
–
20
–
30
–
40
–
50
–
60
–
00
–
5
5
0
–
10
10
–
20
–
30
–
40
–
50
–
60
–
00
–
5
5
0
–
10
10
–
20
–
30
–
40
–
50
–
60
–
00
Уполномоченный дилер WWW.POP-MUSIC.RU
