14
POSITIONIERUNG
Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts und dem untersten
Teil der Abzugshaube ist in der Montageanleitung angegeben.
Wenn die Abzugshaube über einer Gaskochäche positioniert ist, muss dieser Abstand ge-
wöhnlich mindestens 65 cm (25,6") betragen. Dennoch kann gemäß der Auslegung der
Norm EN60335-2-31 vom 11.07.2002 vonseiten der TC61 (subclause 7.12.1 meeting 15
agenda item 10.11) der Mindestabstand zwischen der Kochebene und dem unteren Teil
der Abzugshaube auf den in der Montageanleitung angegebenen Wert vermindert werden.
Wenn die Anleitung der Gaskochebene einen größeren Abstand vorschreibt, muss dies
eingehalten werden. Die Abzugshaube darf nicht in Außenbereichen installiert und keinen
Witterungseinüssen (Regen, Wind, etc.) ausgesetzt werden.
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich Fachpersonal vorbehalten)
Vor sämtlichen Eingrien an der Abzugshaube muss das Gerät vom Stromnetz ge-
trennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht abgeschnitten oder
getrennt werden:
Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausge-
führt werden.
Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
•DieNetzspannungderjenigenderDatenaufdemTypenschildinderAbzugshaubeentspricht;
•DieelektrischeAnlagedengesetzlichenVorschriftenentsprichtundfürdieBelastung
des Geräts geeignet ist (siehe Kenndaten in der Abzugshaube);
•DerSteckerunddasKabelnichtmitheiвenKomponentenmitTemperaturenüber70мC
in Berührung kommen;
•DieVersorgungsanlagemiteinerwirksamenundgemäвdengeltendenNormenausge-
führten Erdung verbunden ist;
•
Die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Abzugshaube
installiert ist.
Bei:
•miteinemKabelohneSteckerausgestattetebGeräteb:mussderzuverwendendeStecker
ein genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das gelb-
grüne Kabel für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase.
Der Stecker muss an einer geeigneten Sicherheitssteckdose angeschlossen werden.
•einemfestmontiertenGerät,dasüberkeinVersorgungskabelodereineandereVorrichtung
zur Trennung vom Stromnetz mit einer derartigen Önungsdistanz der Kontakte verfügt,
dass die vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt.
Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungs-
netz installiert werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION
Bei dieser Ausführung werden die Dämpfe über ein Abzugsrohr nach
außen abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit einem Rohr
an einem externen Abzug angeschlossen werden.
Das Abzugsrohr muss:
•EinengröвerenDurchmesseralsderAbzugshaubenanschlusshaben.
•IndenhorizontalenAbschnitteneineleichteNeigungnachuntenaufweisen(Gefälle),um
zu verhindern, dass das entstehende Kondenswasser in die Abzugshaube zurückießt.
•SowenigKurvenwiemöglichaufweisen.
•Sokurzwiemöglichsein,umVibrationenzuvermeiden,undumzuverhindern,dassdie
Abzugsleistung der Haube reduziert wird.
Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben mit
Motoren zu 800m
3
/h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Ener-
gie als elektrischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht über-
schreiten (4 x 10-5 bar).
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten
Siehe Montageschritte von Seite 2 bis 5.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Da-
durch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugäche hin
befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle
Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe
der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Be-
trieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit 2: Wird für normale Bedingungen verwendet.
Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwen-
det.
Geschwindigkeit 4: Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen
verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metalllter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Für weitere Details siehe Kapitel “WARTUNG”.

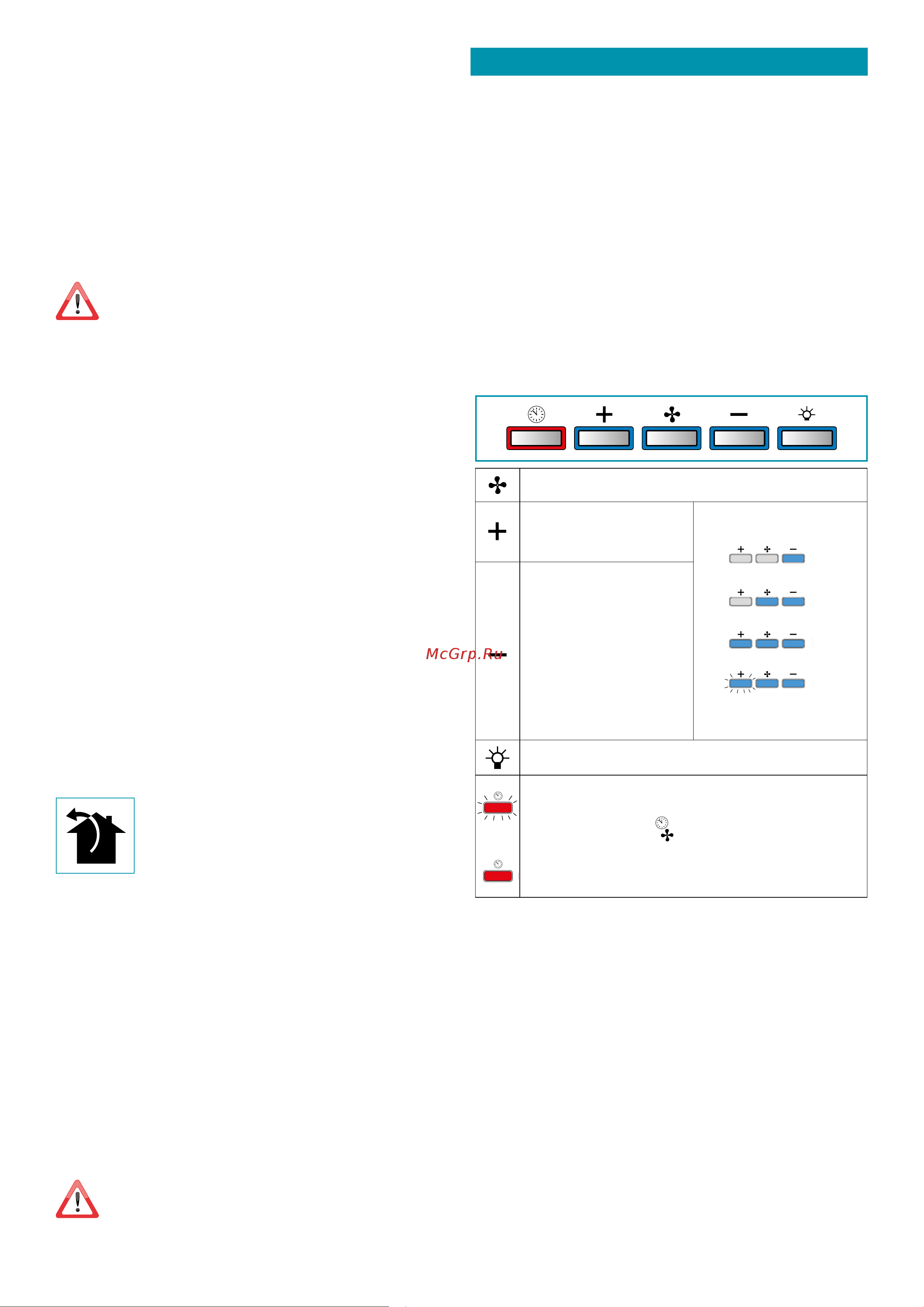

ELEKTRONISCHE BEDIENTAFEL
Motor ON/OFF
Der Start erfolgt mit der vor dem Ausschalten gespeicherten Geschwindigkeit.
Erhöhung der Geschwindigkeit
von 1 bis 4
Die Geschwindigkeit 4 ist nur für eini-
ge Minuten aktiviert.
Die Geschwindigkeiten werden von
den an den Tasten vorhandenen LEDs
signalisiert:
Geschwin-
digkeit 1
Geschwin-
digkeit 2
Geschwin-
digkeit 3
Geschwin-
digkeit 4
(LED "+" blinkend)
Drosselung der Geschwindigkeit
von 4 bis 1
Einschalten / Ausschalten des Lichts
TIMER (rote blinkende LED)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- man erneut die Taste TIMER (
) drückt.
- wenn man die Taste ON/OFF (
) drückt.
ALARM FILTER (rote LED dauerhaft leuchtend)
Wartung der Fettlter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken, um den Zähler auf Null zu stellen.
