Falmec Marte 120 PRO [20/48] Panel de mandos electrónico
20
CONEXIÓN ELÉCTRICA
(parte reservada solo a personal cualicado para la conexión)
Antes de efectuar cualquier tipo de operación en la campana, desconecte
el equipo de la corriente eléctrica.
Asegúrese de que no estén desconectados o cortados los hilos eléctricos
montados dentro de la campana:
en caso contrario, póngase en contacto con el Centro de Asistencia más cercano.
Para la conexión eléctrica consulte con el personal cualicado.
La conexión debe realizarla conforme a las disposiciones de ley en vigor.
Antes de conectar la campana a la red eléctrica, controle que:

campana;
-
terísticas técnicas presentes dentro de la campana);
-
res a los 70 °C;
-
gún las normas vigentes;

la toma usada para la conexión sea fácilmente accesible una vez instalada la campana.
En caso de:

Los cables deben conectarse de la siguiente forma: amarillo-verde para la puesta a tierra,
azul para el neutro y el hilo marrón para la fase. El enchufe ha de conectarse a una ade-
cuada toma de seguridad.

aparato jo sin cable de alimentación ni enchufe, ni de otro dispositivo que asegure la
desconexión de la red, con una distancia de apertura de los contactos que permita la
desconexión completa en las condiciones de la categoría de sobretensión III.
Estos dispositivos de desconexión deben preverse en la red de alimentación en confor-
midad con las reglas de instalación.
El cable de tierra amarillo/verde no debe ser interrumpido por el interruptor.
El fabricante se exime de toda responsabilidad en caso de que se incumplan las normas
de seguridad.
DESCARGA DE HUMOS
CAMPANA DE EVACUACIÓN EXTERNA EXTRACTORA
En esta versión, los humos y vapores son canalizados hacia el ambiente
exterior a través del tubo de descarga.
Para ello, el racor de salida de la campana debe conectarse. mediante
un tubo, a una salida externa.
El tubo de salida debe tener:


condensación uya hacia el motor.


de la campana.
Es necesario aislar la tubería si pasa a través de ambientes fríos.
Para impedir retornos de aire desde el exterior, hay una válvula de no-retorno en presen-
cia de motores con 800 m
3
/h o superiores.
Desviación para Alemania:
cuando la campana de cocina y los equipos alimentados con energía diferentes de la eléctrica
están funcionando simultáneamente, la presión negativa en el local no debe superar los 4 Pa (4
x 10-5 bares).
INSTRUCCIONES DE MONTAJE
parte reservada al personal cualicado
Consulte la secuencia de montaje desde la página 2 hasta la página 5.
FUNCIONAMIENTO
CUÁNDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para transportar los
humos y vapores hacia la supercie de aspiración.
Cuando nalice la cocción, deje en funcionamiento la campana hasta que se aspiren todos
los vapores y los olores; con la función Temporizador, es posible congurar el apagado auto-
mático de la campana después de 15 minutos de funcionamiento.
¿QUÉ VELOCIDAD SELECCIONAR?
I velocidad: mantiene el aire limpio con bajos consumos de energía eléctrica.
II velocidad: condiciones normales de uso.
III velocidad: presencia de olores fuertes y de vapores.
IV velocidad: eliminación rápida de olores y vapores.

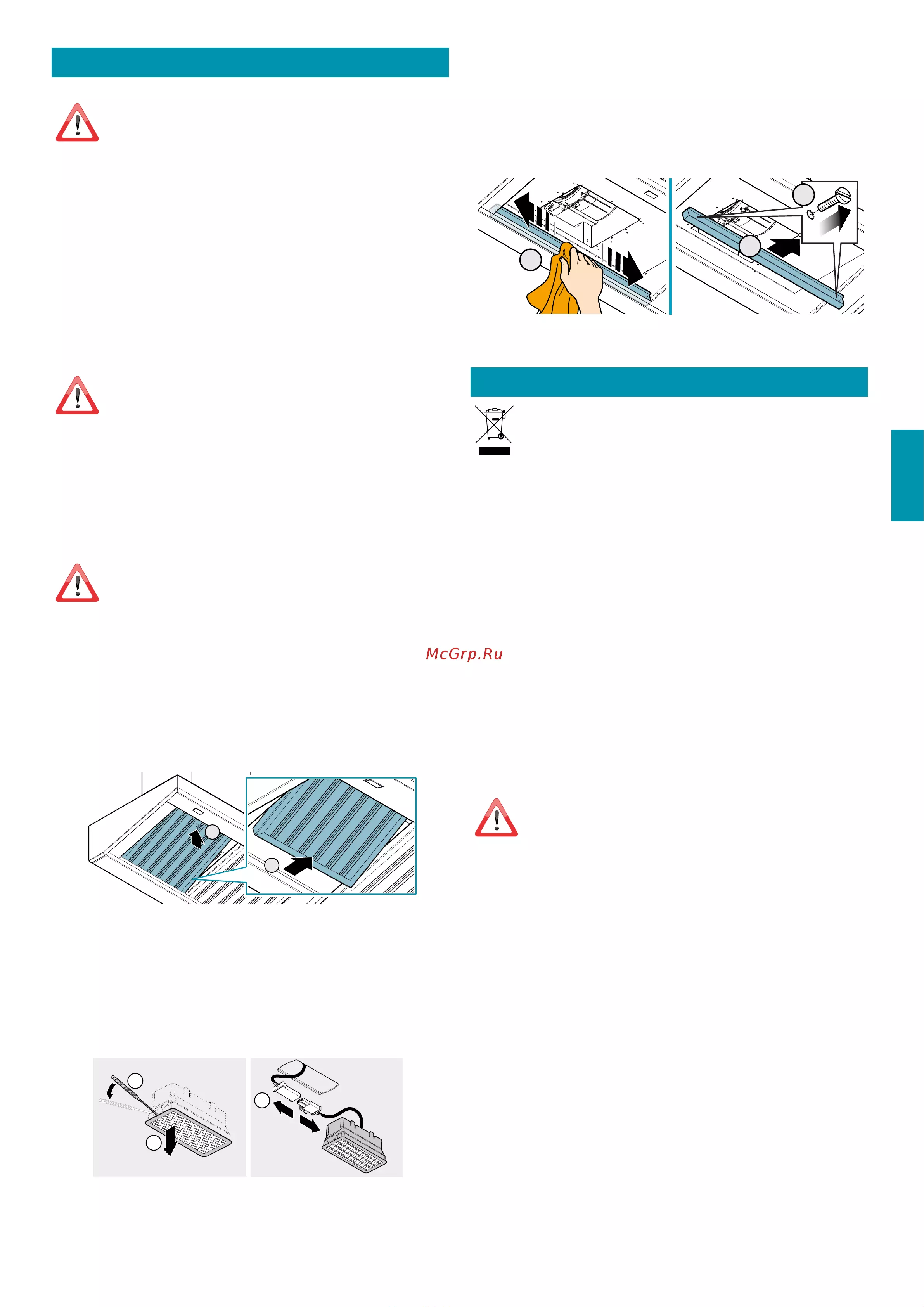

¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS?
Los ltros metálicos deben lavarse cada 30 horas de uso.
Para más detalles, consulte el cap. “MANTENIMIENTO”.

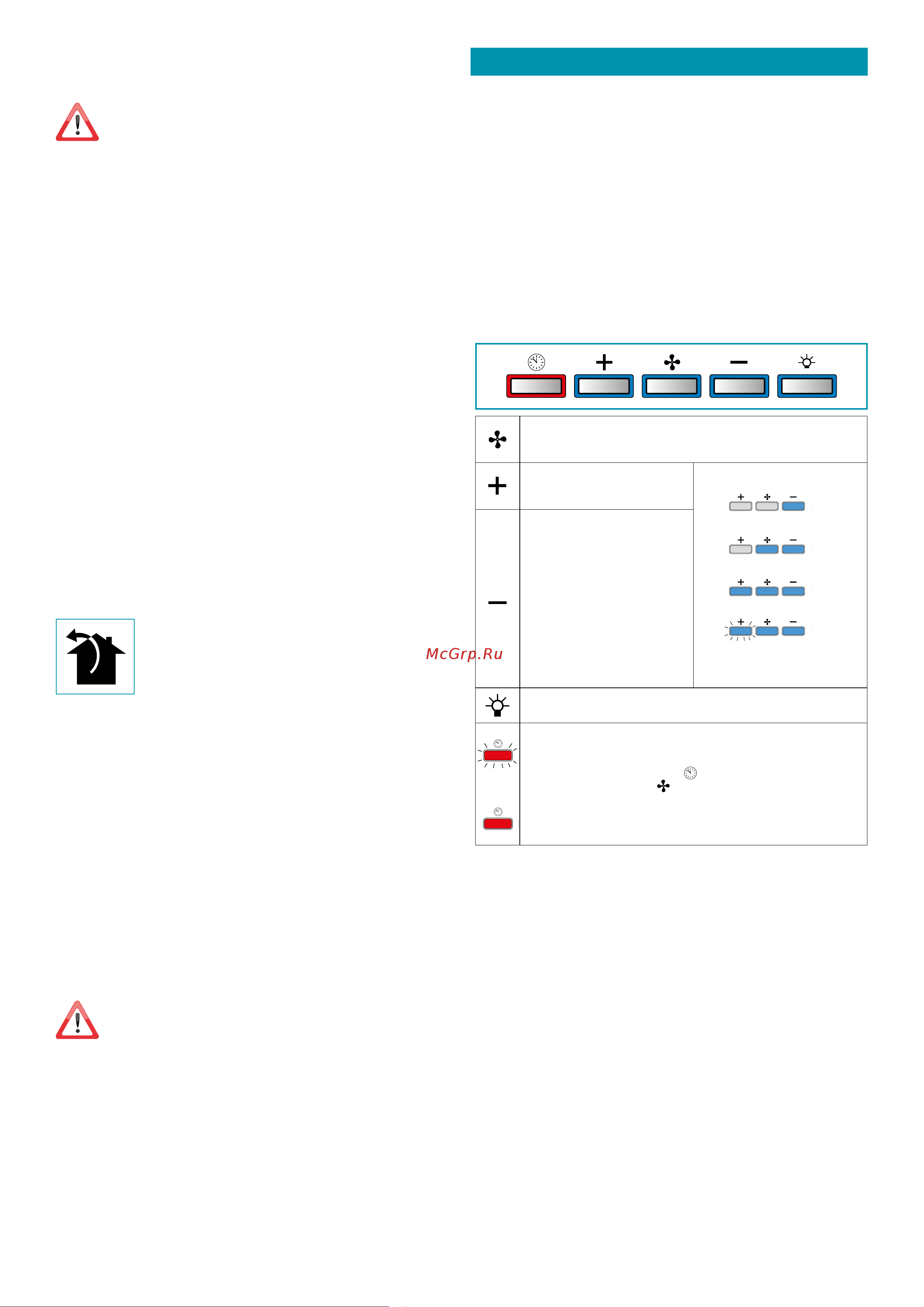

PANEL DE MANDOS ELECTRÓNICO
Motor ON/OFF
Cuando se activa, la velocidad es la memorizada en el momento del anterior
apagado.
Aumento de la velocidad de 1 a 4
La velocidad 4 se activa solo por algu-
nos minutos
Los led presentes en los botones indi-
can las velocidades:
Velocidad
1
Velocidad
2
Velocidad
3
Velocidad
4
(led "+" intermitente)
Reducción de la velocidad de 4 a 1
Encendido / Apagado luz
TIMER (Led rojo intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se presiona otra vez la tecla TIMER (
).
- Se presiona la tecla ON/OFF (
).
ALARMA FILTROS (Led rojo jo)
Mantenimiento de los ltros antigrasa tras unas 30 horas de uso.
Presione durante 3 segundos para poner a cero el contador.
