6 Assemblage de la tronçonneuse
6.1 Montage et démontage du guide-chaîne et de la
chaîne
6.1.1 Montage du guide-chaîne et de la chaîne
Les combinaisons de guide-chaîne et de chaîne qui
conviennent pour le pignon respectif et dont le montage est
autorisé sont indiquées dans les caractéristiques
techniques, @ 20.1.

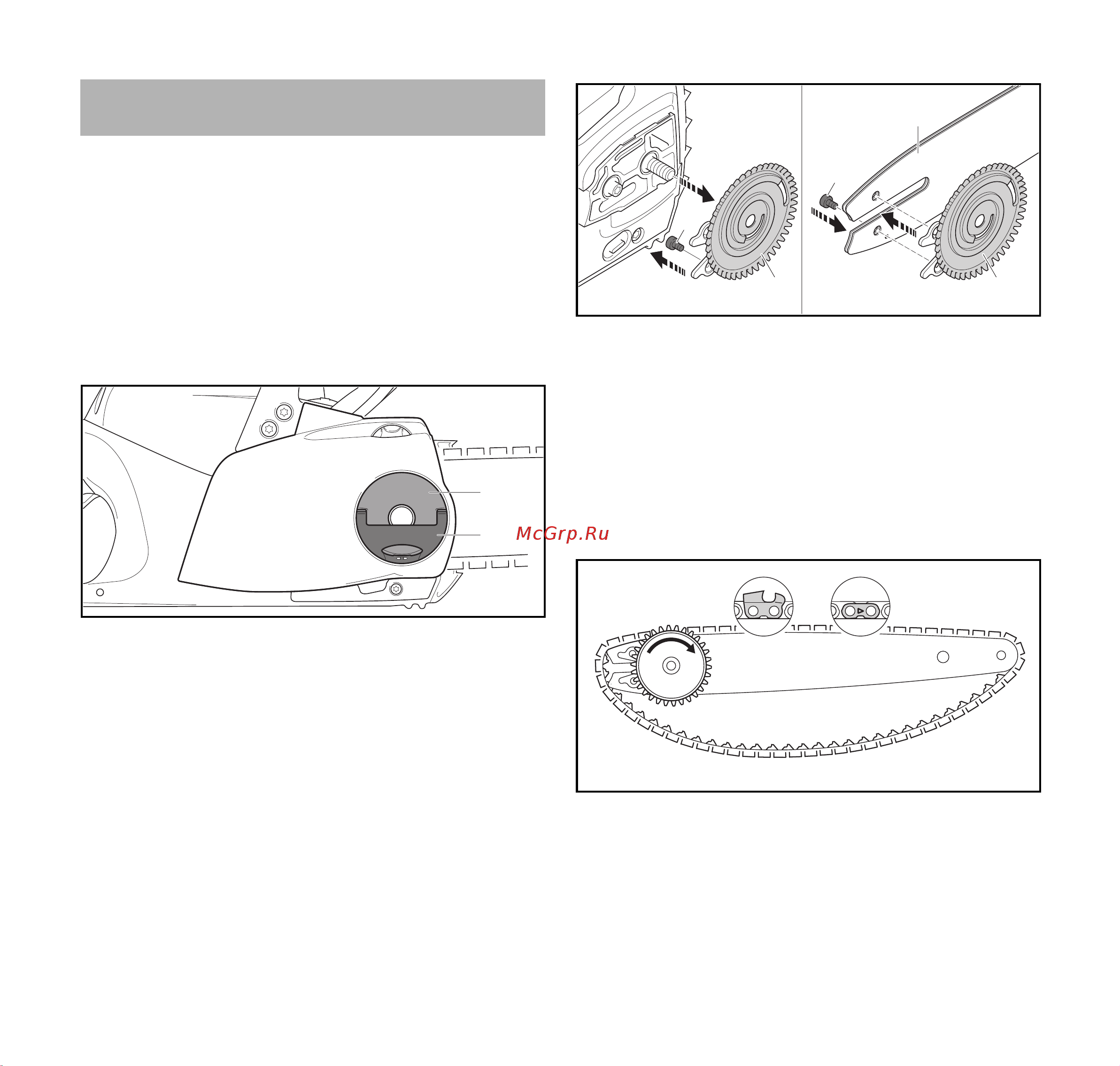

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Relever l'ailette (1) de l'écrou à ailette (2).
► Tourner l'écrou à ailette (2) dans le sens inverse des
aiguilles d'une montre jusqu'à ce qu'il puisse être enlevé
du couvercle de pignon (3).
► Enlever le couvercle de pignon (3).
► Enlever la rondelle dentée de tension (4).
► Dévisser la vis (5).
► Poser le guide-chaîne (6) sur la rondelle dentée de
tension (4) de telle sorte que les deux tétons de la rondelle
dentée de tension (4) se prennent dans les trous du
guide-chaîne.
L'orientation du guide-chaîne (6) ne joue aucun rôle. Le
texte imprimé sur le guide-chaîne peut aussi se trouver à
l'envers.
► Visser et serrer fermement la vis (5).
► Poser la chaîne dans la rainure du guide-chaîne de telle
sorte que, sur la face supérieure du guide-chaîne, les
flèches estampées sur les maillons intermédiaires de la
chaîne soient orientées dans le sens de rotation.
► Tourner la roue dentée de tension (4) à fond dans le sens
des aiguilles d'une montre.
6 Assemblage de la tronçonneuse
2
3
1
0000-GXX-3095-A0
44
5
5
6
0000-GXX-3096-A0
4
0000-GXX-1201-A0
