0458-795-9621-A
193
Nederlands

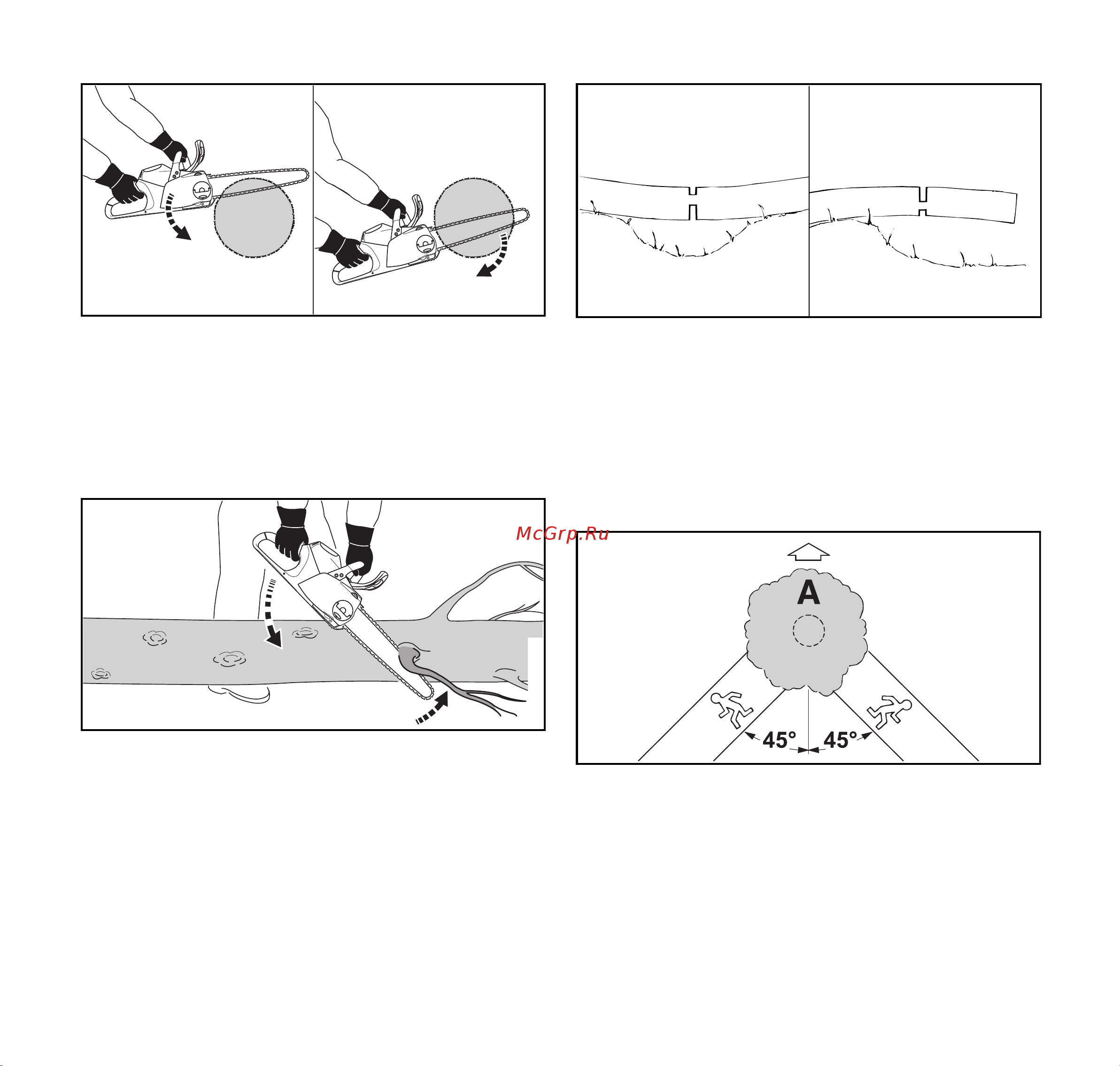

11 Met de motorzaag werken
► Kam tegen het hout plaatsen en als draaipunt gebruiken.
► Zaagblad volledig zo door het hout geleiden, dat de kam
altijd weer opnieuw tegen het hout wordt geplaatst.
► Aan het einde van de zaagsnede het gewicht van de
kettingzaag opvangen.
11.3 Snoeien
► Kettingzaag op de stam laten rusten.
► Zaagblad met vol gas met een hefboombeweging tegen
de tak drukken.
► Tak met de bovenzijde van het zaagblad doorzagen.
► Als de tak onder spanning staat: ontlastingssnede (1) in
de drukzijde zagen en vervolgens vanaf de trekzijde met
een zaagsnede (2) doorzagen.
11.4 Vellen
11.4.1 Velrichting en vluchtwegen vastleggen
► Velrichting zo bepalen dat het gebied waarin de boom valt
open/vrij is.
► Vluchtweg (B) zo bepalen dat aan de volgende
voorwaarden wordt voldaan:
– De vluchtweg (B) ligt in een hoek van 45° ten opzichte
van de velrichting (A).
– Op de vluchtweg (B) bevinden zich geen obstakels.
– De boomkruin kan in het oog worden gehouden.
– Als de vluchtweg (B) op een helling ligt moet de
vluchtweg (B) evenwijdig aan de helling lopen.
0000-GXX-3105-A00000-GXX-3106-A0
0000-GXX-1245-A0
1
2
1
2
B
B
0000-GXX-1246-A0
