0458-795-9621-A
21
deutsch
9 Motorsäge einschalten und ausschalten

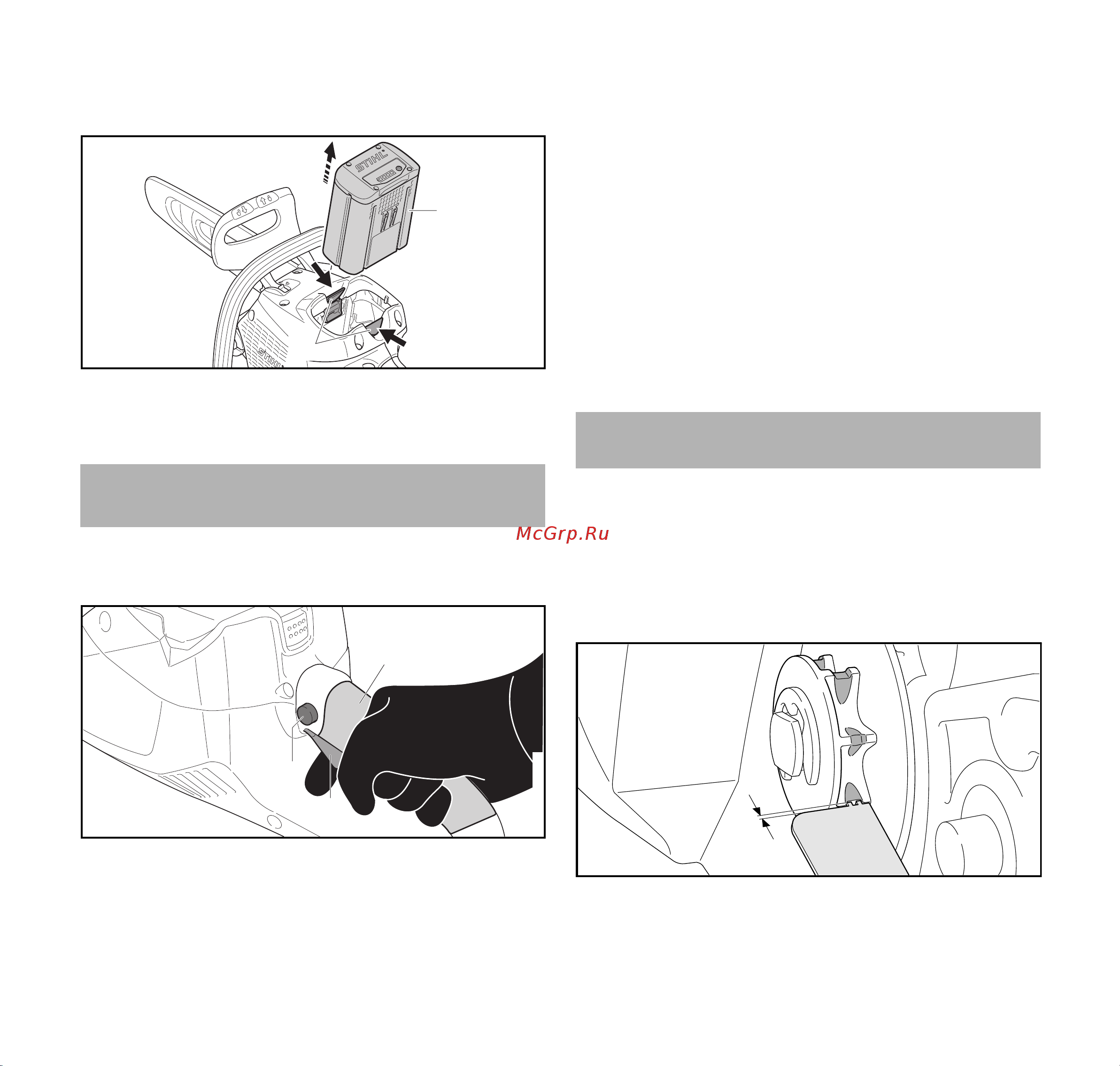

8.2 Akku herausnehmen
► Motorsäge auf eine ebene Fläche stellen.
► Beide Sperrhebel (1) drücken.
Der Akku (2) ist entriegelt und kann herausgenommen
werden.
9.1 Motorsäge einschalten
► Kettenbremse lösen.
► Motorsäge mit der rechten Hand im Griffbereich (1) des
Bedienungsgriffs so festhalten, dass der Daumen den
Bedienungsgriff umschließt.
► Sperrknopf (2) mit dem Daumen drücken und gedrückt
halten.
► Schalthebel (3) mit dem Zeigefinger drücken und gedrückt
halten.
Die Motorsäge beschleunigt und die Sägekette bewegt
sich. Der Sperrknopf (2) kann losgelassen werden.
► Motorsäge mit der linken Hand am Griffrohr so festhalten,
dass der Daumen das Griffrohr umschließt.
9.2 Motorsäge ausschalten
► Schalthebel loslassen.
Die Sägekette läuft nicht mehr.
► Falls die Sägekette weiter läuft: Kettenbremse einlegen,
Akku herausnehmen und einen STIHL Fachhändler
aufsuchen.
Die Motorsäge ist defekt.
10.1 Kettenrad prüfen
► Motorsäge ausschalten, Kettenbremse einlegen und Akku
herausnehmen.
► Kettenbremse lösen.
► Kettenraddeckel abbauen.
► Führungsschiene und Sägekette abbauen.
► Einlaufspuren am Kettenrad mit einer STIHL Prüflehre
prüfen.
9 Motorsäge einschalten und
ausschalten
2
1
0000-GXX-3103-A0
2
0000-GXX-1212-A1
1
3
10 Motorsäge und Akku prüfen
a
0000-GXX-1216-A0
