0458-795-9621-A
146
italiano

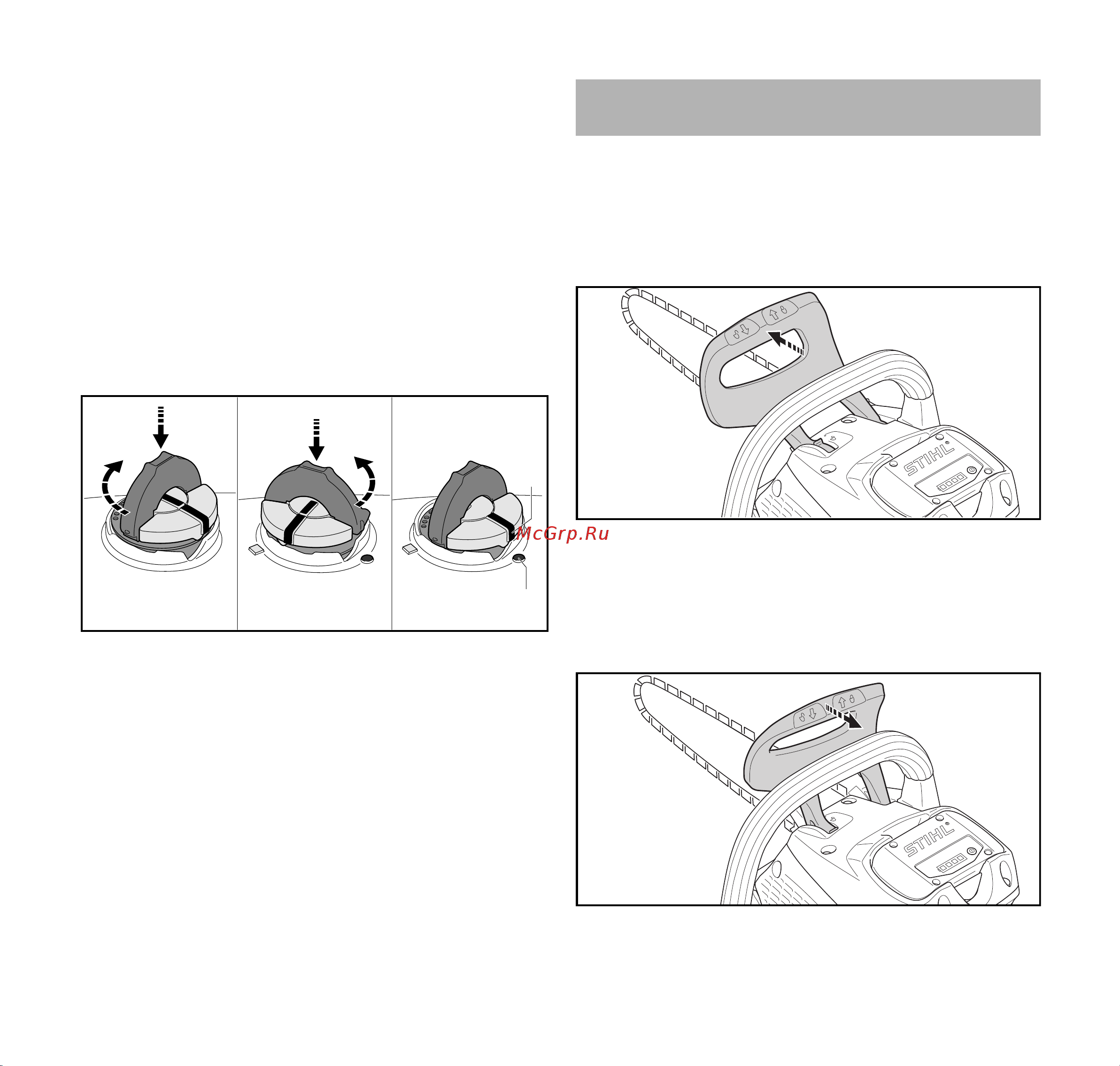

7 Inserire e sbloccare il freno catena
► Premere verso il basso il tappo del serbatoio dell’olio e
ruotarlo fino all’arresto in senso orario.
Il tappo del serbatoio dell’olio scatta in modo udibile. La
tacca (1) è rivolta verso la tacca (3).
► Verificare che il tappo del serbatoio dell’olio si possa
staccare verso l’alto.
► Se il tappo del serbatoio dell’olio non si riesce a staccare
verso l’alto: Chiudere la staffa del tappo del serbatoio
dell’olio.
Il serbatoio dell'olio è chiuso.
Se si riesce a togliere verso l’alto il tappo del serbatoio
dell’olio, occorre eseguire i seguenti passaggi:
► Inserire il tappo del serbatoio dell’olio nella posizione
desiderata.
► Premere verso il basso il tappo del serbatoio dell’olio e
ruotarlo fino all’arresto in senso orario.
► Premere verso il basso il tappo del serbatoio dell’olio e
ruotarlo in senso antiorario fintanto che la tacca (1) è
rivolta alla tacca (2).
► Riprovare a chiudere il serbatoio dell’olio.
► Se non si riesce ancora a chiudere il serbatoio dell’olio:
Non lavorare con la motosega e rivolgersi ad un
rivenditore STIHL.
La motosega non è in condizioni di sicurezza.
7.1 Applicare freno catena
La motosega è dotata di freno catena.
Il freno catena viene attivato automaticamente in caso di
rimbalzo sufficientemente forte della motosega, oppure può
essere inserito dall'utente.
► Premere lo scudo con la mano sinistra per allontanarlo dal
manico tubolare.
Lo scudo s’innesta con scatto udibile. l freno catena è
inserito.
7.2 Sbloccare il freno catena
1
0000-GXX-3135-A0
2
7 Inserire e sbloccare il freno catena
0000-GXX-3100-A0
0000-GXX-3101-A0
