![Stihl MSA 220 16 [146/216] Messa in tensione della catena](/img/pdf.png)
Stihl MSA 220 16 [146/216] Messa in tensione della catena
![Stihl MSA 220 16 [146/216] Messa in tensione della catena](/views2/2014473/page146/bg92.png)
0458-795-9621-A
144
italiano
6 Assemblaggio della motosega

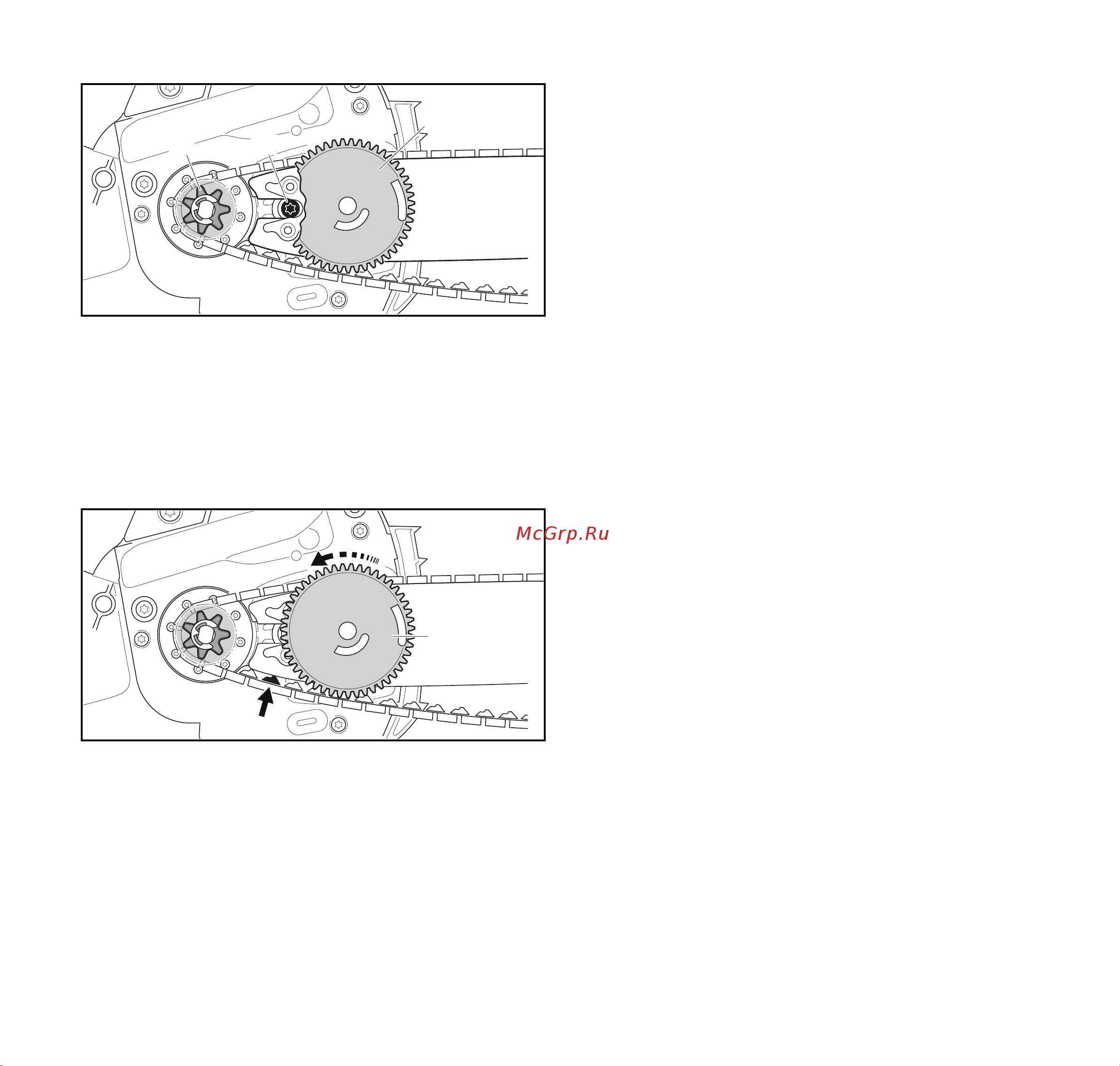

► Posizionare la spranga di guida con disco tenditore e la
catena della sega sulla motosega di modo che siano
soddisfatte le seguenti condizioni:
– Il disco tenditore (4) indica in direzione dell'utente.
– Le maglie di guida della catena della sega siano nei
denti del rocchetto catena (2).
– La testa della vite (3) sia in sede nell'asola della
spranga di guida (6).
► Sbloccare il freno catena.
► Girare il disco tenditore (4) in senso antiorario fintanto che
la catena della sega è posizionata sulla spranga di guida.
Introdurre le maglie di guida della catena della sega nella
scanalatura della spranga di guida.
La spranga di guida sono posizionate sulla motosega.
► Applicare il coperchio del rocchetto catena sulla motosega
di modo che sia a filo con la motosega stessa.
► Se il coperchio del rocchetto catena non è a filo con la
motosega: ruotare la ruota tenditrice e riposizionare il
coperchio rocchetto catena.
I denti della ruota tenditrice si incastrano nei denti del
disco tenditore.
► Ruotare il dado ad alette in senso orario fintanto che il
coperchio del rocchetto catena sia stabilmente fissato
sulla motosega.
► Chiudere la maniglia del dado ad alette.
6.1.2 Smontare la spranga di guida e la catena della sega
► Spegnere la motosega, inserire il freno della catena ed
estrarre la batteria.
► Aprire la maniglia del dado ad alette.
► Ruotare il dado ad alette in senso antiorario finché non si
riesce a togliere il coperchio del rocchetto catena.
► Togliere il coperchio rocchetto catena.
► Girare il disco tenditore in senso orario fino all’arresto.
La catena della sega è allentata.
► Togliere la spranga di guida e la catena della sega.
► Svitare la vite del disco tenditore.
► Togliere il disco tenditore.
6.2 Messa in tensione della catena
Durante il lavoro, la catena della sega tende a dilatarsi o a
restringersi. La tensione della catena cambia. Durante il
lavoro occorre verificare regolarmente la tensione della
catena della sega e regolarla.
► Spegnere la motosega, inserire il freno della catena ed
estrarre la batteria.
6
4
2 3
0000-GXX-3097-A0
4
0000-GXX-3098-A0
