10 Controllo di motosega e batteria
► Se un limitatore di profondità (1) sporge dal calibro per
lima (2): riaffilare il limitatore di profondità (1), @ 16.3.

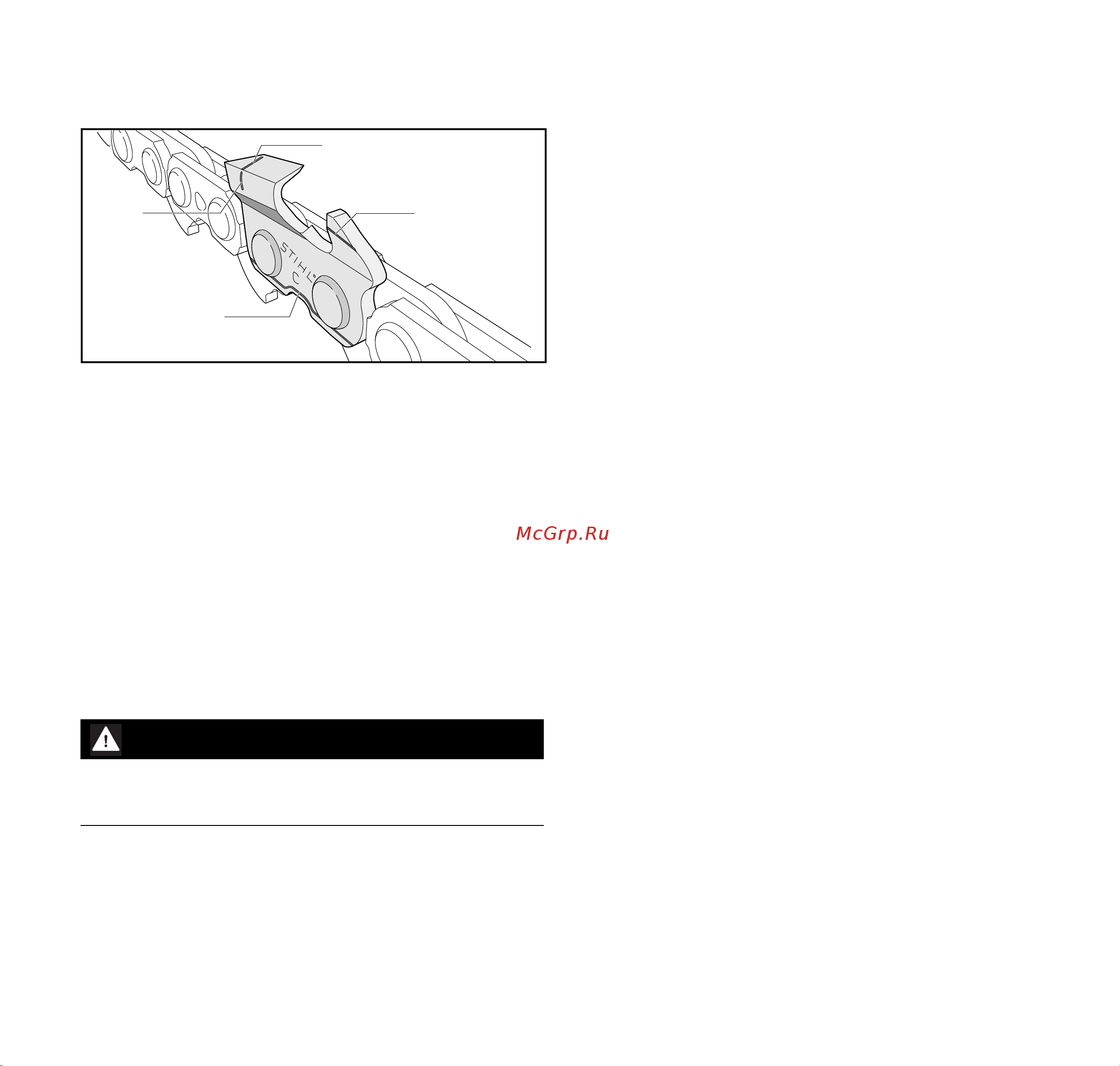

► controllare se sono visibili segni di usura (da 1 a 4) sui
denti.
► Se uno dei segni di usura non è visibile su un dente: non
usare la catena della sega e rivolgersi ad un rivenditore
STIHL.
► Con un calibro STIHL controllare che sia mantenuto
l’angolo di affilatura dei denti di taglio di 30°. Il calibro per
lima STIHL deve essere adatto al passo della catena della
sega.
► Se non viene mantenuto l’angolo di affilatura di 30°:
affilare la catena della sega
► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
10.4 Controllo del freno catena
► Inserire il freno della catena ed estrarre la batteria.
AVVERTENZA
i denti della catena della sega sono affilati. L’utente può
tagliarsi.
► Indossare guanti di lavoro in materiale resistente.
► Tentare di tirare la catena della sega a mano sopra la
spranga di guida.
Se non si riesce a tirare la catena della sega sulla spranga
di guida a mano, significa che il freno della catena
funziona.
► Se è possibile tirare la catena della sega sulla spranga di
guida a mano: non usare la motosega e rivolgersi ad un
rivenditore STIHL.
l freno catena è difettoso.
10.5 Controllo degli elementi di comando
Pulsante di arresto e leva di comando
► Inserire il freno della catena ed estrarre la batteria.
► Tentare di premere la leva di comando senza premere il
pulsante di arresto.
► Se non si riesce a premere la leva: Rivolgersi ad un
rivenditore STIHL.
Il pulsante d'arresto è difettoso.
► Premere a fondo e tenere premuto il pulsante d'arresto.
► Premere a fondo e poi rilasciare la leva di comando.
► Se la leva di comando è difficile da muovere o non ritorna
nella posizione di partenza: non usare la motosega e
rivolgersi ad un rivenditore STIHL.
La leva di comando è difettosa.
Inserire la motosega
► Introdurre la batteria.
► Sbloccare il freno catena.
► Premere a fondo e tenere premuto il pulsante d'arresto.
► Premere a fondo e tenere premuta la leva di comando.
La catena della sega è in funzione.
► Rilasciare la leva.
La catena della sega si muove in modo solidale.
► Se la catena della sega continua a muoversi: Inserire il
freno catena, togliere la batteria e rivolgersi ad un
rivenditore STIHL.
La motosega è difettosa.
10.6 Controllo della lubrificazione della catena
► Introdurre la batteria.
► Sbloccare il freno catena.
► Posizionare la spranga di guida su una superficie chiara.
0000-GXX-1372-A0
1
2
3
4
