0458-795-9621-A
158
italiano
16 Manutenzione
► Montaggio della spranga di guida e della catena della
sega.
15.3 Pulizia della batteria
► Pulire la batteria con un panno umido.
16.1 Intervalli di manutenzione
Gli intervalli di manutenzione dipendono dalle condizioni
ambientali e di lavoro. STIHL consiglia i seguenti intervalli di
manutenzione:
Freno catena
► Il freno catena va sottoposto a manutenzione da parte di
un rivenditore STIHL regolarmente nei seguenti intervalli
di tempo:
– Impiego a tempo pieno: ogni tre mesi
– Impiego a tempo parziale: ogni sei mesi
– Impiego occasionale: ogni anno
Ogni settimana
► Controllare il rocchetto.
► Controllare e sbavare la spranga di guida.
► Controllare e affilare la catena.
Ogni mese
► Fare pulire il serbatoio dell’olio da un rivenditore STIHL.
16.2 Sbavatura della spranga di guida
Sul bordo esterno della spranga di guida si può formare
un'incrostazione.
► Rimuovere l'incrostazione con una lima patta o un
allineatore per spranghe di guida STIHL.
► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
16.3 Affilatura della catena
Affilare la catena della sega è un'operazione che richiede
molto esercizio.
Le lime STIHL, gli attrezzi per l'affilatura STIHL, gli affilatori
STIHL e l'opuscolo "Affilatura delle catene STIHL", aiutano
ad affilare correttamente la catena della sega. L’opuscolo è
disponibile agli indirizzi www.stihl.com/sharpening-
brochure.
STIHL raccomanda di fare affilare le catene delle seghe da
un rivenditore STIHL.
AVVERTENZA
i denti della catena della sega sono affilati. L’utente può
tagliarsi.
► Indossare guanti di lavoro in materiale resistente.

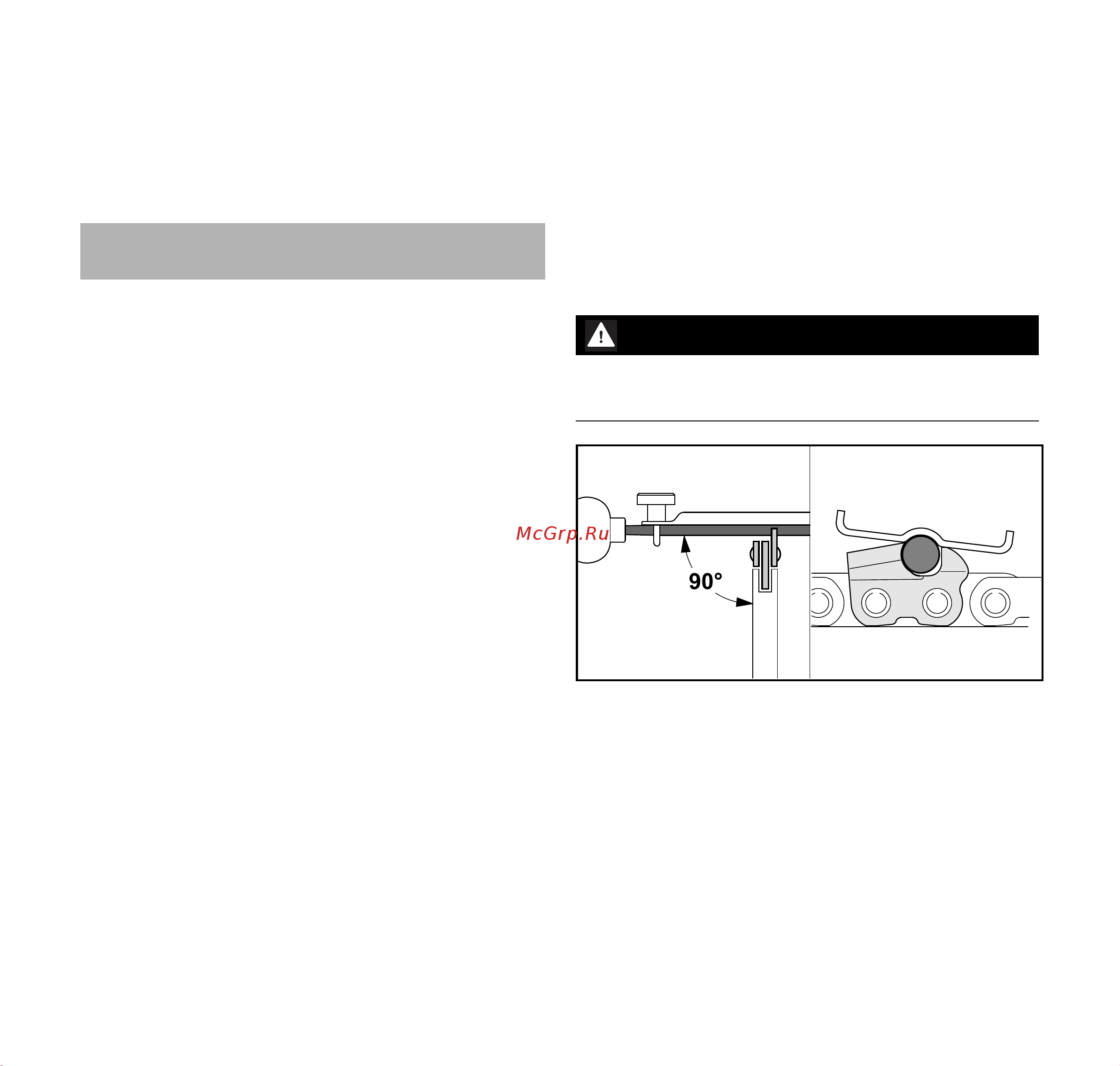

► Affilare ogni dente di taglio con una lima tonda in modo
tale da soddisfare le seguenti condizioni:
– La lima tonda è adatta per il passo della catena della
sega.
– La lima tonda si conduce dall’interno all’esterno.
– La lima tonda si conduce ad angolo retto rispetto alla
spranga di guida.
– Viene mantenuto l’angolo di affilatura di 30°.
16 Manutenzione
