0458-795-9621-A
69
English
11 Operating the Saw

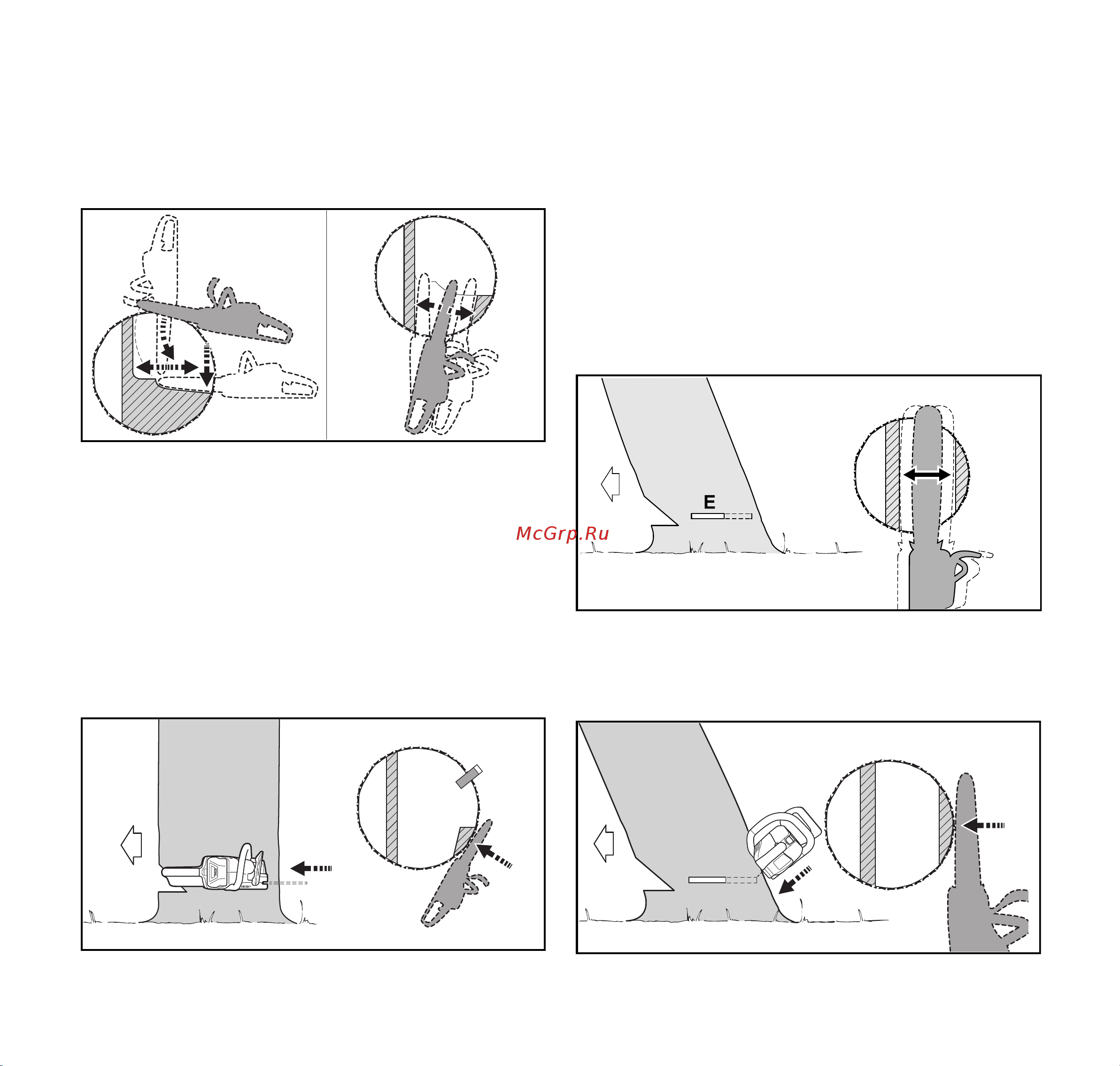

11.4.8 Felling normal, large diameter tree
A normal tree is felled with a felling cut and stabilizing strap.
This felling cut must be performed if the tree diameter is
greater than the guide bar’s length.
► Shout a warning.
► Apply the spiked bumper at the same height as the felling
cut and use it as a pivot.
► Hold the saw horizontally and swing it into the felling cut
as far as possible.
► Enlarge felling cut in direction of hinge.
► Enlarge felling cut in direction of stabilizing strap.
► Move to the other side of the tree.
► Plunge the guide bar into the felling cut at the same
height.
► Enlarge felling cut in direction of hinge.
► Enlarge felling cut in direction of stabilizing strap.
► Insert a felling wedge. The felling wedge must match the
tree diameter and the width of the felling cut.
► Shout a warning.
► With outstretched arms, cut through the stabilizing strap
horizontally from outside at the same level as the felling
cut.
The tree falls.
11.4.9 Felling a small diameter leaner
A leaner is felled with a felling cut and holding strap. This
felling cut must be performed if the tree diameter is less than
the guide bar’s length.
► Shout a warning.
► Plunge the guide bar into the felling cut until it is visible at
the other side of the trunk, @ 11.4.5.
► Enlarge felling cut in direction of hinge.
► Enlarge felling cut in direction of holding strap.
4
5
1
2
3
0000-GXX-4451-A0
6
0000-GXX-4452-A0
0000-GXX-1258-A0
1.
2.
0000-GXX-4453-A0
