УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C

⌂

Вернуться в раздел "Содержание"

1. Отключите электропитание перед установкой монитора видеодомофона.

2. Перед установкой монитора рекомендуется вмонтировать в стену монтажную коробку

(вкомплект поставки не входит). В качестве монтажной коробки рекомендуется использо-

вать Novicam NDBOX или подобную срасстоянием между отверстиями крепления 60мм,

например Legrand Diplomat 31301.

3. Выведите вмонтажную коробку все кабеля.

4. Просверлите встене отверстия под дюбели взависимости от того, используется ли мон-

тажная коробка или нет. Установите дюбели вотверстия.

5. Зафиксируйте кронштейн на стене винтами/саморезами. При использовании монтажной

коробки верхний инижний крепятся кстене, средние

– кмонтажной коробке.

6. Проденьте кабеля через отверстие вцентре кронштейна.

7. Подключите домофон всоответствии со схемой подключения.

8. При подключении кподъездному домофону, если это требуется, отрегулируйте уровни

входящего и исходящего аудиосигналов подстроечными резисторами, с помощью ма-

ленькой отвертки, на задней стороне монитора. При использовании внешнего модуля со-

пряжения регулировки уровней сигналов расположены на самом модуле.

9. Аккуратно уложите кабеля вмонтажную коробку за кронштейном.

10. Установите домофон на кронштейн.

11. Подайте питание.

Монтажная коробка NDBOX

(приобретается отдельно)

Кронштейн

для монитора

Монитор

УСТАНОВКА МОНИТОРА

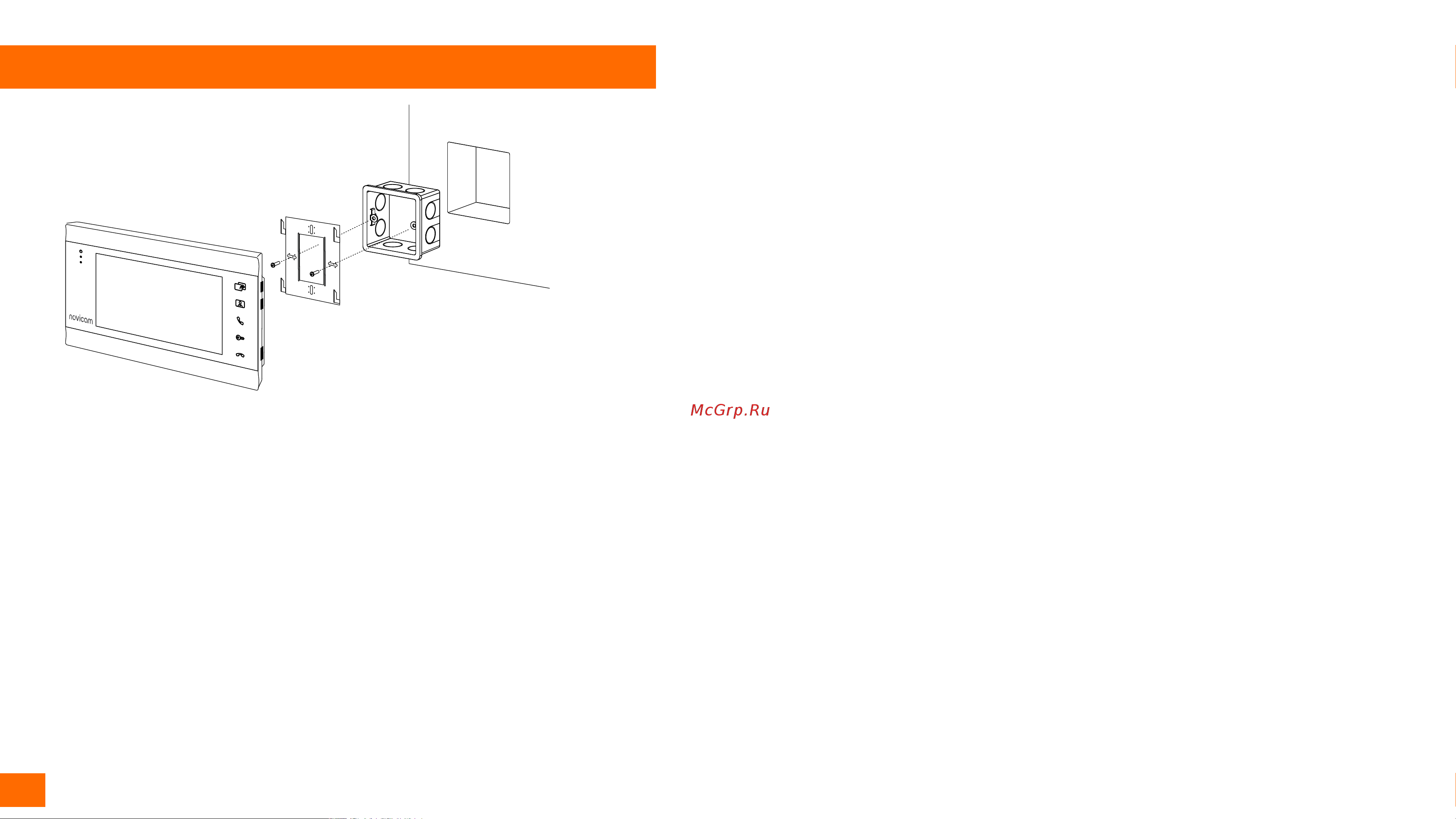

Рис. 5 Монтаж монитора видеодомофона MAGIC 7C
