УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
17
⌂
Вернуться в раздел "Содержание"
СХЕМЫ ПОДКЛЮЧЕНИЯ
МОДУЛЬ СОПРЯЖЕНИЯ
ВЫЗЫВНАЯ ПАНЕЛЬ 1
ГЛАВНЫЙ МОНИТОР
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Line – (единицы)
Line + (десятки)
Видео (подъезд)
ВИДЕОРАЗВЕТВИТЕЛЬ
(подъездный домофон)
БЛОК КОММУТАЦИИ
(подъездный домофон)
Черный – Общий
Красный – HOOK
AC 100~240В

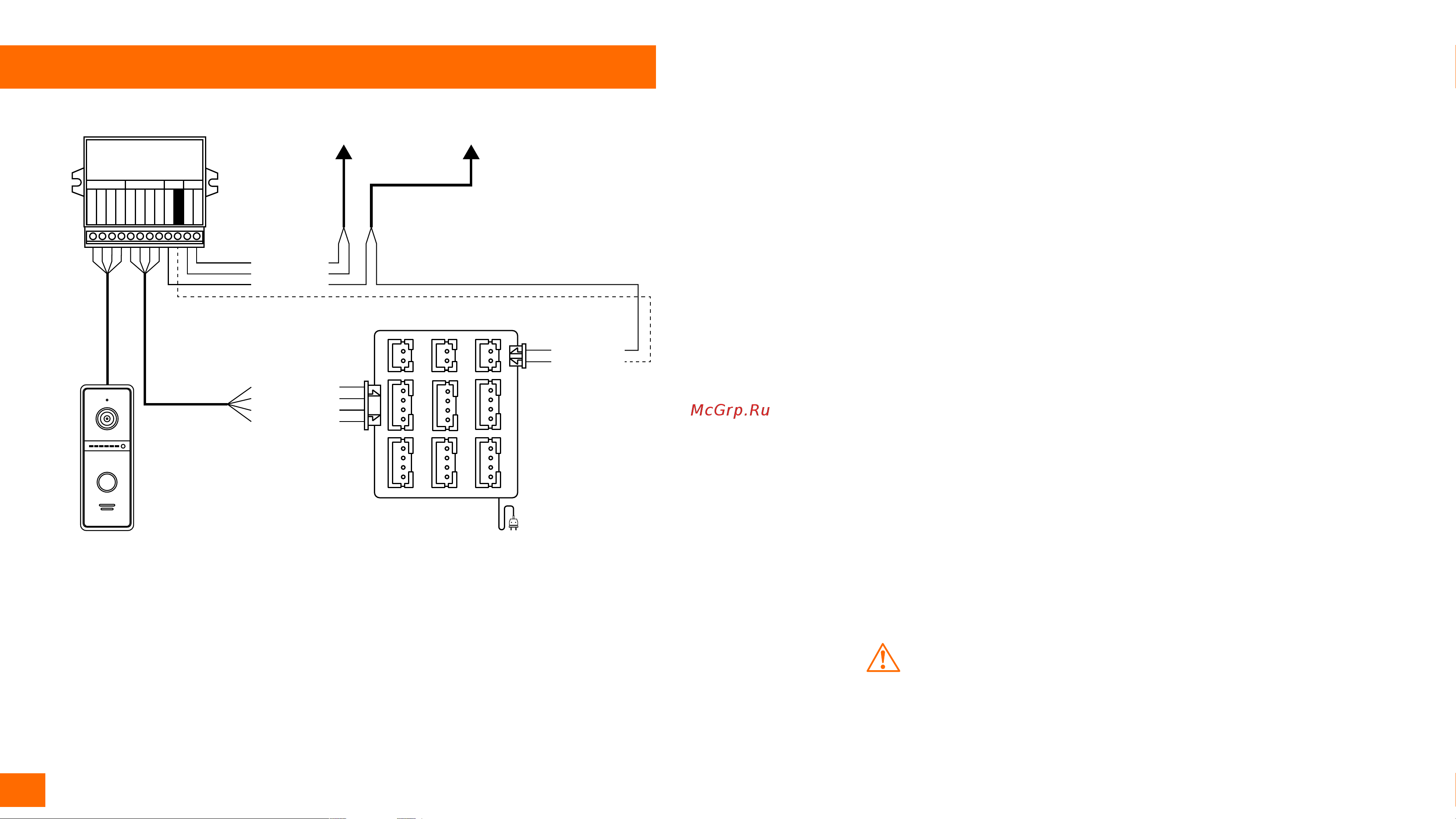

Рис. 13 Схема подключения видеодомофона MAGIC 7C к подъездному домофону через модуль сопряжения
ВНИМАНИЕ!
Перед подключением Модуля сопряжения изучите Инструкцию к нему.
