УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
16
⌂
Вернуться в раздел "Содержание"
СХЕМЫ ПОДКЛЮЧЕНИЯ
ВИДЕОРАЗВЕТВИТЕЛЬ
(подъездный домофон)
БЛОК КОММУТАЦИИ
(подъездный домофон)
Красный –
Белый –
Черный –
Желтый –
Аудио
Общий
Сигнал
Видео
Черный – Н.Р.
Красный – Питание
Черный – Общий
Красный – HOOK
Черный – Line -
Красный – Line +
Красный – Не испол.
Белый – Не испол.
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
ВЫЗЫВНАЯ
ПАНЕЛЬ 4
ВЫЗЫВНАЯ
ПАНЕЛЬ 3
ВЫЗЫВНАЯ
ПАНЕЛЬ 2
ВОРОТА | ЗАМОК
ГЛАВНЫЙ МОНИТОР
ДОПОЛНИТЕЛЬНЫЙ МОНИТОР
AC 100~240В
AC 100~240В

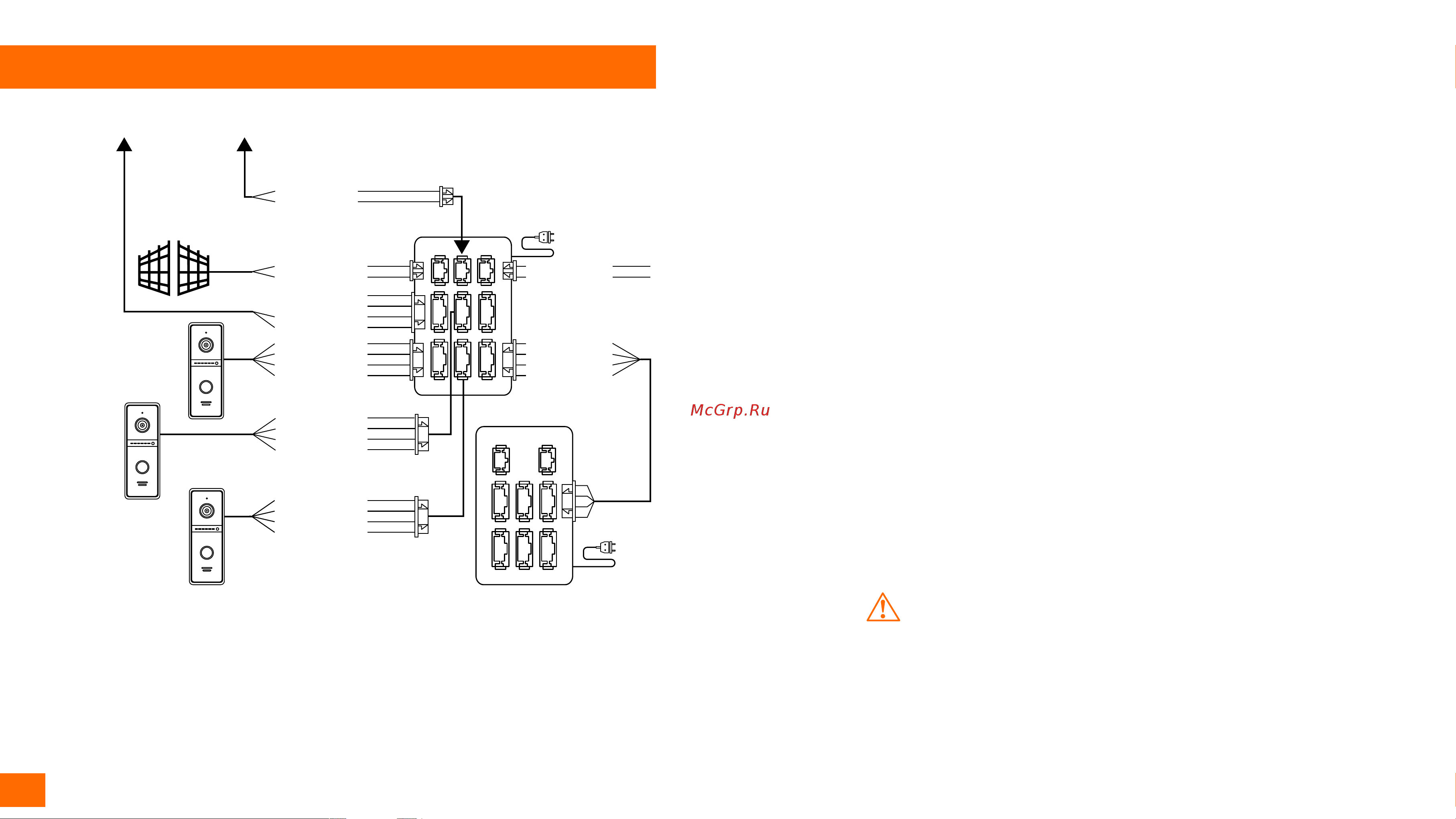

Рис. 12 Схема подключения видеодомофона MAGIC 7C для работы с координатным подъездным
домофоном типа Vizit, Cyfral, Eltis, Метаком и одной индивидуальной вызывной панелью
ВНИМАНИЕ!
1. Несоблюдение полярности абонентской линии (LINE+, LINE-) может вывести устройство из строя.
Перед подключением убедитесь в ее правильности. Полярность проводов можно посмотреть на
блоке коммутации подъездного домофона. Также ее можно посмотреть на аудиотрубке подъезд-
ного домофона, которая обычно установлена по умолчанию.
2. Если монитор подключается к координатному подъездному домофону, то Порт 1 резервируется
под него и не доступен для подключения индивидуальной вызывной панели. Для ее подключения
используйте порты 2|3|4. После подключения вызывной панели активируйте соответствующий
разъём в меню Порты.
